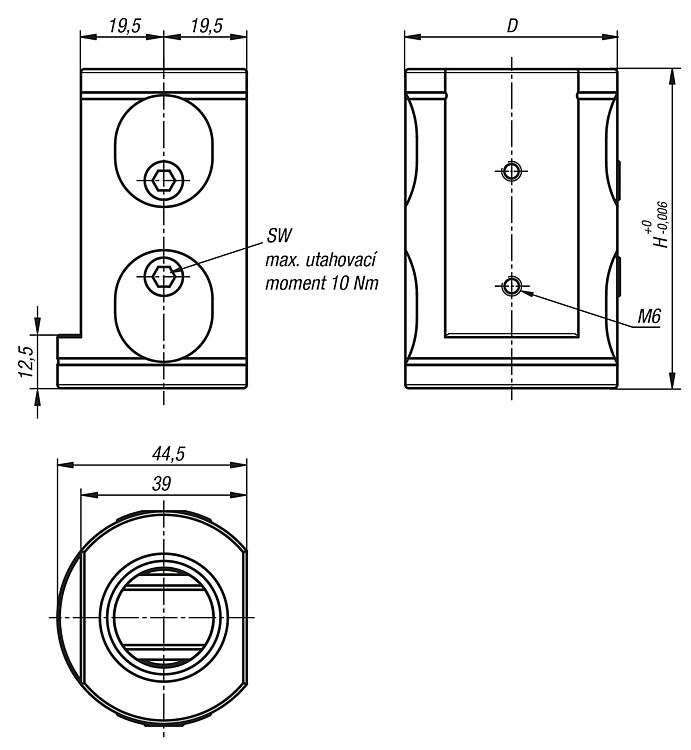

        Základní modul UNILOCK, s 5 osami, dvojité upnutí velikost systému 50 mm

Popis zboží/obrázky produktu

PopisMateriál:Zušlechtěná ocel.Provedení: Základní těleso oxidováno.
Funkční plochy kaleny a broušeny.Upozornění:5osé základní moduly UNILOCK, s dvojitým napětím lze adaptovat přímo na strojní stoly se systémem rastrových otvorů nebo strojní stoly s T drážkami a rovněž na rastrové desky.

Díky úzkému provedení základního modulu je lze upevnit ve vzdálenostech šablony od 40 mm.

Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M8, M10, je možné vyvinout tyto přídržné síly:
- přídržná síla (M8) 15.000 N
- přídržná síla (M10) 25.000 N
Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 -12.9

Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou.
Zvláštnost:
