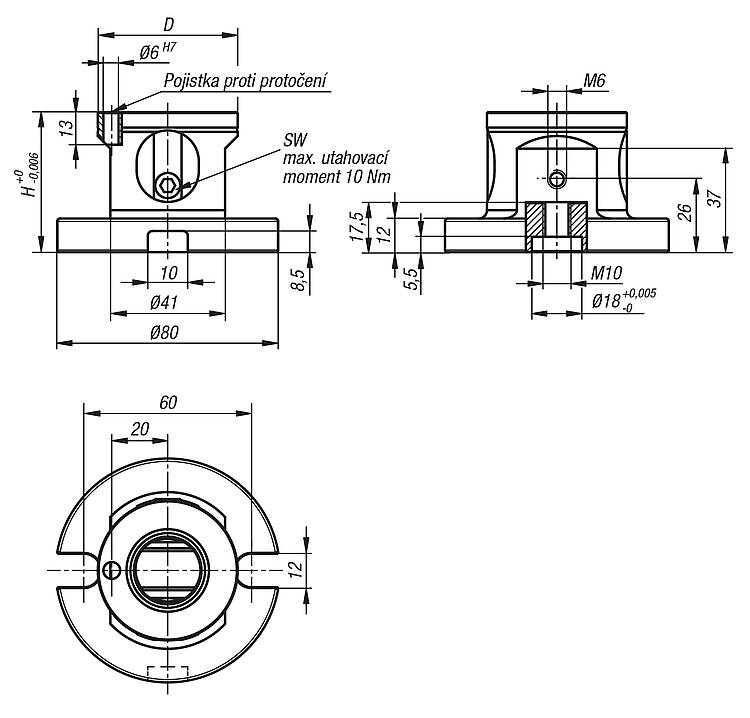

Základní modul UNILOCK, s 5 osami velikost systému 50 mm
Popis zboží/obrázky produktu
PopisMateriál:Zušlechtěná ocel.Provedení: Základní těleso oxidováno. Funkční plochy kaleny a broušeny.Upozornění:5osé základní moduly UNILOCK, velikost systému 50 lze adaptovat přímo na strojní stoly se systémem rastrových otvorů nebo strojní stoly s T drážkami a rovněž na rastrové desky. Dodatečně lze základní modul o velikosti systému 50 kombinovat s velikostí systému 80. Menší obrobky lze snadno upínat pomocí upínacího systému modulů.
Vhodné pro upínací systém UNILOCK s nulovým bodem a upínacím šroubem UNILOCK D=18 mm. Pomocí příslušného upínacího čepu lze přímo namontovat i na běžné upínací systémy s nulovým bodem.
Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M8, M10, je možné vyvinout tyto přídržné síly: - přídržná síla (M8) 15.000 N - přídržná síla (M10) 25.000 N Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 -12.9.
Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou. Zvláštnost:
