3osý upínač pro T-drážky

zpět

Produkty
- Přehled výrobků
  - Upínací technika
    - Svěrák upínací technika
      - 3osý upínač / 5osý upínač
        3osý upínač pro T-drážky

Popis zboží/obrázky produktu

PopisMateriál:Základní desky a čelisti cementační ocel.
Opěrné lišty ocel.
Upínací čelisti speciální ocel.
Upínací kolíček nástrojová ocel.Provedení: Základní desky a čelisti brynýrované.
Opěrné lišty kalené, bez povrchové úpravy.
Upínací čelisti bez povrchové úpravy.

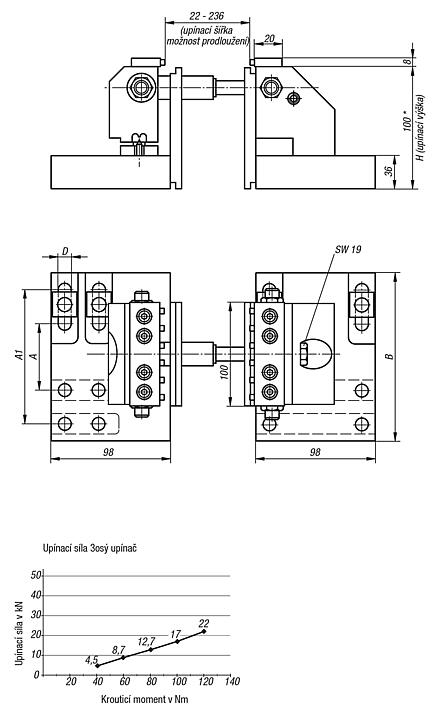

Upínací kolíček kalený, bez povrchové úpravy.Upozornění:3osý upínač pro montáž na strojní stoly s T-drážkami. Upínací systém dovoluje bezkolizní obrábění z 3 stran při pouze 8mm hloubce upnutí. Tento upínací systém umožňuje upínání v šířkách 22 - 236 mm a díky
alternativním prodlužovacím hřídelům 41065 je možné jej libovolně rozšířit. Zásluhou montáže tažného hřídele těsně pod uložením obrobku působí na obrobek upínací síla až 22 kN a nesnižuje se ohybem. Použití upínacích kolíčků se 4mm kruhovým břitem zaručuje tvarově přesné upnutí bez předznamenání.
K upevnění upínače na stolech s drážkami doporučujeme fixovací sadu 41085.
Sada upínačů zahrnuje po 1 prodlužovacím hřídeli s délkou L = 60 mm a L = 120 mm.

* Upínací výška může být rozšířena zvyšovacími adaptéry 41020 a opěrnými lištami 41030.Příslušenství:Dorazová sada 41070
Fixovací sada 41085Zvláštnost:
