5osý upínač pro rastrové desky
41000

5osý upínač pro rastrové desky

zpět

Popis zboží/obrázky produktu

PopisMateriál:Základní desky a čelisti cementační ocel.
Opěrné lišty ocel.
Upínací čelisti speciální ocel.
Upínací kolíček nástrojová ocel.
Provedení: Základní desky a čelisti brynýrované.
Opěrné lišty kalené, bez povrchové úpravy.
Upínací čelisti bez povrchové úpravy.
Upínací kolíček kalený, bez povrchové úpravy.
Upozornění:5osý upínač pro montáž na rastrové desky. Upínací systém dovoluje bezkolizní obrábění z 5 stran při pouze 8mm hloubce upnutí. Tento upínací systém umožňuje upínání v šířkách 22 - 236 mm a díky alternativním prodlužovacím hřídelům 41065 je možné jej libovolně rozšířit.
Zásluhou montáže tažného hřídele těsně pod uložením obrobku působí na obrobek upínací síla až 42 kN a nesnižuje se ohybem. Použití upínacích kolíčků se 4mm kruhovým břitem zaručuje
tvarově přesné upnutí bez předznamenání.
K upevnění upínače na děrovaných rastrových deskách doporučujeme lícované šrouby 07533.
Sada upínačů zahrnuje po 1 prodlužovacím hřídeli s délkou L = 60 mm a L = 120 mm.

* Upínací výška může být rozšířena zvyšovacími adaptéry 41020 a opěrnými lištami 41030.
Příslušenství:Dorazová sada 41070
Lícované šrouby 07533
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 41000 5osý upínač pro rastrové desky 211 kB
 OPERATING INSTRUCTIONS 5-AXIS CLAMPING SYSTEM 1,3 MB

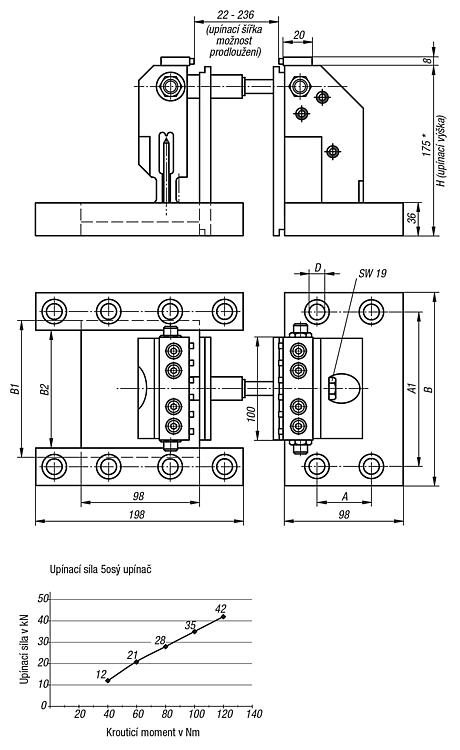

Výkresy

5osý upínač pro rastrové desky

Výběr/filtr zboží

Objednací číslo

Vzdálenost otvorůAA1BB1B2DHUpínací
síla
max. kN
Hmotnost
kg
CADPřís.CenaObjednat
41000-401217540x40 (M12)4016019014812412175 *4225,1  2 524,25 €
41000-501217550x50 (M12)5015019013811412175 *4225,75  2 556,45 €
41000-501617550x50 (M16)5015019013411016175 *4225,26  2 556,45 €
