22059Ozubené řemeny metrové zboží profil AT |
zpět |
|
|
PopisMateriál:Polyuretan (PU) s ocelovou tažnou větví.Upozornění:Nekonečné ozubené řemeny s trapézovým profilem a zesílenou ocelovou tažnou větví (oproti řadě T). Optimalizovaný profil zubu pro rovnoměrné rozložení síly a menší deformace zubů při zatížení. Vysoce výkonná ocelová tažná větev pro vysoké tržné zatížení a malou roztažnost řemene. Redukovaný polygonální efekt pro klidný chod řemenu. Zvlášť vhodné pro lineární pohony a přenos malých výkonů, u nichž je zapotřebí přesné osové a úhlové nastavení polohy. Polyuretanové řemeny lze svařovat. U svařovaných řemenů se snižuje přenositelný výkon asi o 50 %.
Tolerance šířky: ±0,5 mm
Tolerance tloušťky: ±0,2 mmNa vyžádání:Jiné délky.

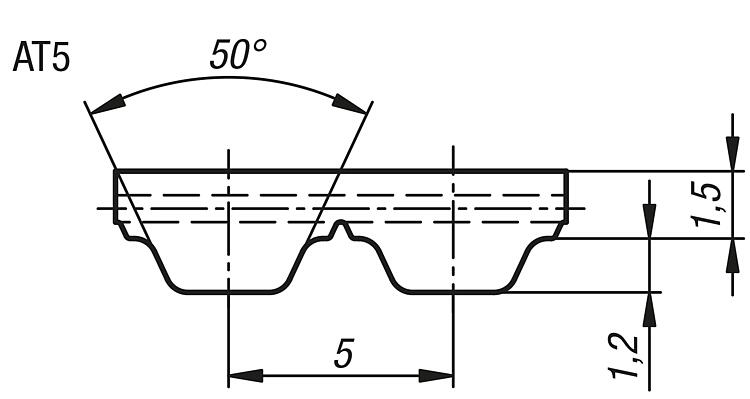

Při rozteči AT5 v krocích po 5 mm.

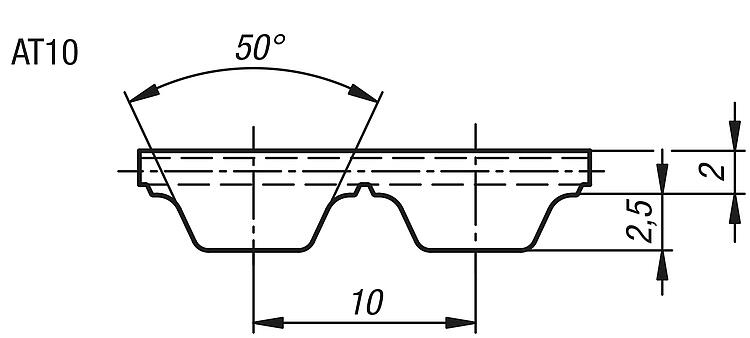

Při rozteči AT10 v krocích po 10 mm.
Maximální délka řemenu 100 metrů.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

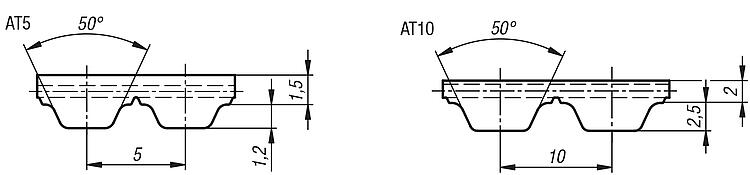

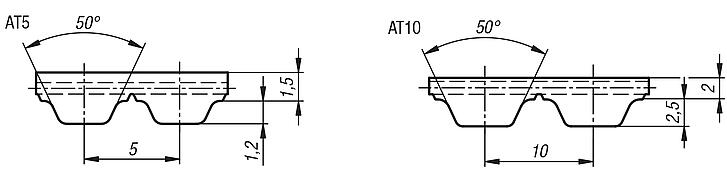

Výkresy (celkový přehled) |
Objednací číslo
| Profil | Šířka řemene | Tahová síla
max. N | Délka | vhodná
svěrací deska | CAD | Přís. | Cena | Objednat |
|---|
| 22059-0510X0500 | AT5 | 10 | 640 | 500 | 22012-05102 |  | | 8,63 € | | | 22059-0510X1000 | AT5 | 10 | 640 | 1000 | 22012-05102 | | | 17,24 € | | | 22059-0510X1500 | AT5 | 10 | 640 | 1500 | 22012-05102 | | | 25,86 € | | | 22059-0510X2000 | AT5 | 10 | 640 | 2000 | 22012-05102 | | | 34,53 € | | | 22059-0510X2500 | AT5 | 10 | 640 | 2500 | 22012-05102 | | | 43,15 € | | | 22059-0510X3000 | AT5 | 10 | 640 | 3000 | 22012-05102 | | | 51,77 € | | | 22059-0510X3500 | AT5 | 10 | 640 | 3500 | 22012-05102 | | | 60,39 € | | | 22059-0510X4000 | AT5 | 10 | 640 | 4000 | 22012-05102 | | | 69,01 € | | | 22059-0510X5000 | AT5 | 10 | 640 | 5000 | 22012-05102 | | | 86,28 € | | | 22059-0516X0500 | AT5 | 16 | 1120 | 500 | 22012-05162 | | | 11,45 € | | | 22059-0516X1000 | AT5 | 16 | 1120 | 1000 | 22012-05162 | | | 22,86 € | | | 22059-0516X1500 | AT5 | 16 | 1120 | 1500 | 22012-05162 | | | 34,32 € | | | 22059-0516X2000 | AT5 | 16 | 1120 | 2000 | 22012-05162 | | | 45,76 € | | | 22059-0516X2500 | AT5 | 16 | 1120 | 2500 | 22012-05162 | | | 57,20 € | | | 22059-0516X3000 | AT5 | 16 | 1120 | 3000 | 22012-05162 | | | 68,62 € | | | 22059-0516X3500 | AT5 | 16 | 1120 | 3500 | 22012-05162 | | | 80,07 € | | | 22059-0516X4000 | AT5 | 16 | 1120 | 4000 | 22012-05162 | | | 91,52 € | | | 22059-0516X5000 | AT5 | 16 | 1120 | 5000 | 22012-05162 | | | 114,39 € | | | 22059-0525X0500 | AT5 | 25 | 1840 | 500 | 22012-05252 | | | 20,60 € | | | 22059-0525X1000 | AT5 | 25 | 1840 | 1000 | 22012-05252 | | | 41,18 € | | | 22059-0525X1500 | AT5 | 25 | 1840 | 1500 | 22012-05252 | | | 61,78 € | | | 22059-0525X2000 | AT5 | 25 | 1840 | 2000 | 22012-05252 | | | 82,34 € | | | 22059-0525X2500 | AT5 | 25 | 1840 | 2500 | 22012-05252 | | | 102,95 € | | | 22059-0525X3000 | AT5 | 25 | 1840 | 3000 | 22012-05252 | | | 123,54 € | | | 22059-0525X3500 | AT5 | 25 | 1840 | 3500 | 22012-05252 | | | 144,14 € | | | 22059-0525X4000 | AT5 | 25 | 1840 | 4000 | 22012-05252 | | | 164,71 € | | | 22059-0525X5000 | AT5 | 25 | 1840 | 5000 | 22012-05252 | | | 205,90 € | |
|
Objednací číslo
| Profil | Šířka řemene | Tahová síla
max. N | Délka | vhodná
svěrací deska | CAD | Přís. | Cena | Objednat |
|---|
| 22059-1016X0500 | AT10 | 16 | 2450 | 500 | 22012-10162 | | | 15,74 € | | | 22059-1016X1000 | AT10 | 16 | 2450 | 1000 | 22012-10162 | | | 31,52 € | | | 22059-1016X1500 | AT10 | 16 | 2450 | 1500 | 22012-10162 | | | 47,25 € | | | 22059-1016X2000 | AT10 | 16 | 2450 | 2000 | 22012-10162 | | | 63,00 € | | | 22059-1016X2500 | AT10 | 16 | 2450 | 2500 | 22012-10162 | | | 78,76 € | | | 22059-1016X3000 | AT10 | 16 | 2450 | 3000 | 22012-10162 | | | 94,52 € | | | 22059-1016X3500 | AT10 | 16 | 2450 | 3500 | 22012-10162 | | | 110,27 € | | | 22059-1016X4000 | AT10 | 16 | 2450 | 4000 | 22012-10162 | | | 126,02 € | | | 22059-1016X5000 | AT10 | 16 | 2450 | 5000 | 22012-10162 | | | 157,53 € | | | 22059-1025X0500 | AT10 | 25 | 4170 | 500 | 22012-10252 | | | 17,92 € | | | 22059-1025X1000 | AT10 | 25 | 4170 | 1000 | 22012-10252 | | | 35,81 € | | | 22059-1025X1500 | AT10 | 25 | 4170 | 1500 | 22012-10252 | | | 53,74 € | | | 22059-1025X2000 | AT10 | 25 | 4170 | 2000 | 22012-10252 | | | 71,63 € | | | 22059-1025X2500 | AT10 | 25 | 4170 | 2500 | 22012-10252 | | | 89,56 € | | | 22059-1025X3000 | AT10 | 25 | 4170 | 3000 | 22012-10252 | | | 107,47 € | | | 22059-1025X3500 | AT10 | 25 | 4170 | 3500 | 22012-10252 | | | 125,37 € | | | 22059-1025X4000 | AT10 | 25 | 4170 | 4000 | 22012-10252 | | | 143,28 € | | | 22059-1025X5000 | AT10 | 25 | 4170 | 5000 | 22012-10252 | | | 179,08 € | | | 22059-1032X0500 | AT10 | 32 | 5390 | 500 | 22012-10322 | | | 23,83 € | | | 22059-1032X1000 | AT10 | 32 | 5390 | 1000 | 22012-10322 | | | 47,64 € | | | 22059-1032X1500 | AT10 | 32 | 5390 | 1500 | 22012-10322 | | | 71,47 € | | | 22059-1032X2000 | AT10 | 32 | 5390 | 2000 | 22012-10322 | | | 95,31 € | | | 22059-1032X2500 | AT10 | 32 | 5390 | 2500 | 22012-10322 | | | 119,13 € | | | 22059-1032X3000 | AT10 | 32 | 5390 | 3000 | 22012-10322 | | | 142,96 € | | | 22059-1032X3500 | AT10 | 32 | 5390 | 3500 | 22012-10322 | | | 166,78 € | | | 22059-1032X4000 | AT10 | 32 | 5390 | 4000 | 22012-10322 | | | 190,60 € | | | 22059-1032X5000 | AT10 | 32 | 5390 | 5000 | 22012-10322 | | | 238,26 € | |
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
