22004Ozubené řemenice profil HTD 3M |
zpět |
|
|
PopisMateriál:Hliník.Provedení: Bez povrchové úpravy.Upozornění:Standardní HTD-profil s metrickou roztečí (půlkruhové ozubení). Alespoň jedna ozubená řemenice musí mít bočnice. Ozubené řemenice mají středicí otvor. Tento středicí otvor může zákazník opatřit zalícovaným otvorem, zalícovaným otvorem s drážkou nebo závitovým otvorem.
Ozubené řemenice mohou být z důvodu hmotnosti opatřeny prohlubní na rovinných plochách.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

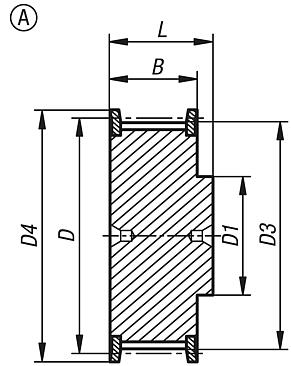

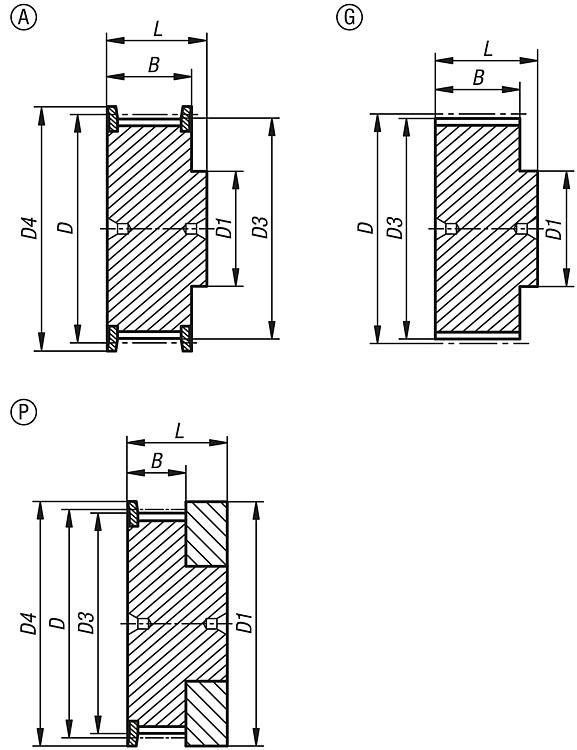

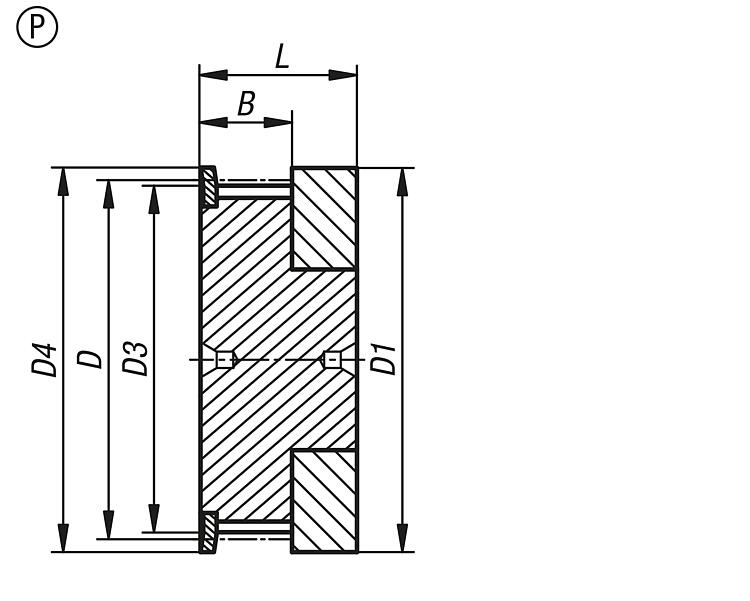

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Profil | B
| D | D1
max. | D3 | D4
max. | L | Šířka řemene | Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| 22004-030916 | A | HTD3M | 12,8 | 15,28 | 10 | 14,52 | 17,5 | 20,6 | 9 | 16 |  | | 7,73 € | | | 22004-030918 | A | HTD3M | 12,8 | 17,19 | 11 | 16,43 | 20 | 20,6 | 9 | 18 | | | 7,90 € | | | 22004-030920 | A | HTD3M | 12,8 | 19,1 | 13 | 18,34 | 23 | 20,6 | 9 | 20 | | | 8,07 € | | | 22004-030921 | A | HTD3M | 12,8 | 20,05 | 13 | 19,29 | 25 | 20,6 | 9 | 21 | | | 8,25 € | | | 22004-030922 | A | HTD3M | 12,8 | 21,01 | 13 | 20,25 | 25 | 20,6 | 9 | 22 | | | 8,59 € | | | 22004-030924 | A | HTD3M | 12,8 | 22,92 | 14 | 22,16 | 25 | 20,6 | 9 | 24 | | | 8,86 € | | | 22004-030926 | A | HTD3M | 12,8 | 24,83 | 16 | 24,07 | 28 | 20,6 | 9 | 26 | | | 9,07 € | | | 22004-030928 | A | HTD3M | 12,8 | 26,74 | 18 | 25,98 | 32 | 20,6 | 9 | 28 | | | 9,41 € | | | 22004-030930 | A | HTD3M | 12,8 | 28,65 | 20 | 27,89 | 32 | 20,6 | 9 | 30 | | | 9,63 € | | | 22004-030932 | A | HTD3M | 12,8 | 30,56 | 22 | 29,8 | 36 | 20,6 | 9 | 32 | | | 9,99 € | | | 22004-030936 | A | HTD3M | 13,4 | 34,38 | 26 | 33,62 | 39 | 22,2 | 9 | 36 | | | 10,83 € | | | 22004-030940 | A | HTD3M | 13,4 | 38,2 | 28 | 37,44 | 42 | 22,2 | 9 | 40 | | | 11,89 € | | | 22004-030944 | A | HTD3M | 13,4 | 42,02 | 33 | 41,26 | 48 | 22,2 | 9 | 44 | | | 14,10 € | | | 22004-031516 | A | HTD3M | 19,5 | 15,28 | 10 | 14,52 | 17,5 | 26 | 15 | 16 | | | 8,36 € | | | 22004-031518 | A | HTD3M | 19,5 | 17,19 | 11 | 16,43 | 20 | 26 | 15 | 18 | | | 8,66 € | | | 22004-031520 | A | HTD3M | 19,5 | 19,1 | 13 | 18,34 | 23 | 26 | 15 | 20 | | | 8,87 € | | | 22004-031521 | A | HTD3M | 19,5 | 20,05 | 13 | 19,29 | 25 | 26 | 15 | 21 | | | 9,09 € | | | 22004-031522 | A | HTD3M | 19,5 | 21,01 | 13 | 20,25 | 25 | 26 | 15 | 22 | | | 9,34 € | | | 22004-031524 | A | HTD3M | 19,5 | 22,92 | 14 | 22,16 | 25 | 26 | 15 | 24 | | | 9,80 € | | | 22004-031526 | A | HTD3M | 19,5 | 24,83 | 16 | 24,07 | 28 | 26 | 15 | 26 | | | 10,09 € | | | 22004-031528 | A | HTD3M | 19,5 | 26,74 | 18 | 25,98 | 32 | 26 | 15 | 28 | | | 10,61 € | | | 22004-031530 | A | HTD3M | 19,5 | 28,65 | 20 | 27,89 | 32 | 26 | 15 | 30 | | | 11,09 € | | | 22004-031532 | A | HTD3M | 19,5 | 30,56 | 22 | 29,8 | 36 | 26 | 15 | 32 | | | 11,63 € | | | 22004-031536 | A | HTD3M | 20 | 34,38 | 26 | 33,62 | 39 | 30 | 15 | 36 | | | 12,93 € | | | 22004-031540 | A | HTD3M | 20 | 38,2 | 28 | 37,44 | 42 | 30 | 15 | 40 | | | 13,95 € | | | 22004-031544 | A | HTD3M | 20 | 42,02 | 33 | 41,26 | 48 | 30 | 15 | 44 | | | 16,05 € | |
|
| Objednací číslo | Provedení | Profil | B
| D | D1
max. | D3 | L | Šířka řemene | Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| 22004-030948 | G | HTD3M | 13,4 | 45,84 | 33 | 45,08 | 22,2 | 9 | 48 | | | 14,46 € | | | 22004-030960 | G | HTD3M | 13,4 | 57,3 | 33 | 56,54 | 22,2 | 9 | 60 | | | 16,53 € | | | 22004-030972 | G | HTD3M | 13,4 | 68,75 | 33 | 67,99 | 22,2 | 9 | 72 | | | 19,19 € | | | 22004-031548 | G | HTD3M | 20 | 45,84 | 33 | 45,08 | 30 | 15 | 48 | | | 17,95 € | | | 22004-031560 | G | HTD3M | 20 | 57,3 | 33 | 56,54 | 30 | 15 | 60 | | | 21,67 € | | | 22004-031572 | G | HTD3M | 20 | 68,75 | 33 | 67,99 | 30 | 15 | 72 | | | 24,79 € | |
|
| Objednací číslo | Provedení | Profil | B
| D | D1
max. | D3 | D4
max. | L | Šířka řemene | Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| 22004-030910 | P | HTD3M | 10,2 | 9,55 | 13 | 8,79 | 13 | 17,5 | 9 | 10 | | | 7,46 € | | | 22004-030912 | P | HTD3M | 10,2 | 11,46 | 15 | 10,7 | 15 | 17,5 | 9 | 12 | | | 7,82 € | | | 22004-030914 | P | HTD3M | 10,2 | 13,37 | 18 | 12,61 | 16 | 17,5 | 9 | 14 | | | 8,02 € | | | 22004-030915 | P | HTD3M | 10,2 | 14,32 | 18 | 13,56 | 17,5 | 17,5 | 9 | 15 | | | 8,18 € | | | 22004-031510 | P | HTD3M | 17 | 9,55 | 13 | 8,79 | 13 | 26 | 15 | 10 | | | 8,34 € | | | 22004-031512 | P | HTD3M | 17 | 11,46 | 15 | 10,7 | 15 | 26 | 15 | 12 | | | 8,86 € | | | 22004-031514 | P | HTD3M | 17 | 13,37 | 18 | 12,61 | 16 | 26 | 15 | 14 | | | 9,05 € | | | 22004-031515 | P | HTD3M | 17 | 14,32 | 18 | 13,56 | 17,5 | 26 | 15 | 15 | | | 9,41 € | |
|
|
