22004Ozubené řemenice profil HTD 8M |
zpět |
|
|
PopisMateriál:Ocel nebo šedá litina.Provedení: fosfátováno.Upozornění:Standardní HTD-profil s metrickou roztečí (půlkruhové ozubení). Alespoň jedna ozubená řemenice musí mít bočnice. Ozubené řemenice mají středicí otvor, popř. jsou předvrtány (to se může lišit v závislosti na technologii výroby). Z tohoto důvodu je rozměr D2 max. uvedený v tabulce maximálním rozměrem otvoru, se kterým jsou ozubené řemenice dodávány. Toto předvrtání / středicí otvor může zákazník opatřit lícovaným otvorem, lícovaným otvorem s drážkou nebo závitovým otvorem. Alternativně může zákazník použít pouzdra ke zmenšení průměru.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

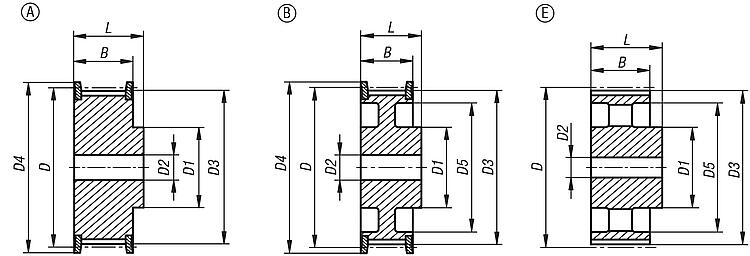

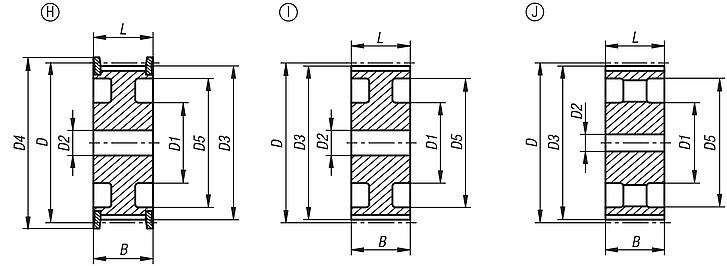

Výkresy (celkový přehled) |
Ozubené řemenice, profil HTD 8M, pro šířku řemene 20 mm
|
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Počet
zubů
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAD | Přís. | Cena | Objednat |
|---|
| 22004-0820018 | A | ocel | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 28 | 38 |  | | 12,22 € | | | 22004-0820020 | A | ocel | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 28 | 38 | | | 13,43 € | | | 22004-0820022 | A | ocel | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 28 | 38 | | | 13,98 € | | | 22004-0820024 | A | ocel | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 28 | 38 | | | 15,72 € | | | 22004-0820026 | A | ocel | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 28 | 38 | | | 17,14 € | | | 22004-0820028 | A | ocel | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 28 | 38 | | | 18,80 € | | | 22004-0820030 | A | ocel | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 28 | 38 | | | 20,42 € | | | 22004-0820032 | A | ocel | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 28 | 38 | | | 21,28 € | | | 22004-0820034 | A | ocel | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 28 | 38 | | | 22,34 € | | | 22004-0820036 | A | ocel | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 28 | 38 | | | 23,92 € | | | 22004-0820038 | A | ocel | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 28 | 38 | | | 25,31 € | | | 22004-0820040 | A | ocel | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 28 | 38 | | | 27,06 € | | | 22004-0820044 | A | šedá litina | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 28 | 38 | | | 32,28 € | | | 22004-0820048 | A | šedá litina | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 28 | 38 | | | 34,64 € | | | 22004-0820056 | B | šedá litina | 56 | 142,6 | 80 | 14 | 141,23 | 150 | 117 | 28 | 38 | | | 44,03 € | | | 22004-0820060 | B | šedá litina | 60 | 152,79 | 80 | 14 | 151,42 | 158 | 127 | 28 | 38 | | | 51,24 € | | | 22004-0820064 | B | šedá litina | 64 | 162,97 | 80 | 14 | 161,6 | 168 | 137 | 28 | 38 | | | 51,24 € | | | 22004-0820072 | B | šedá litina | 72 | 183,35 | 80 | 18 | 181,97 | 192 | 158 | 28 | 38 | | | 58,13 € | | | 22004-0820080 | E | šedá litina | 80 | 203,72 | 90 | 14 | 202,35 | - | 179 | 28 | 38 | | | 59,80 € | | | 22004-0820084 | E | šedá litina | 84 | 213,9 | 90 | 14 | 212,53 | - | 190 | 28 | 38 | | | 67,49 € | | | 22004-0820090 | E | šedá litina | 90 | 229,18 | 90 | 14 | 227,81 | - | 204 | 28 | 38 | | | 67,49 € | | | 22004-0820112 | E | šedá litina | 112 | 285,21 | 90 | 20 | 283,83 | - | 260 | 28 | 38 | | | 73,31 € | | | 22004-0820144 | E | šedá litina | 144 | 366,69 | 90 | 20 | 365,32 | - | 342 | 28 | 38 | | | 118,65 € | | | 22004-0820168 | E | šedá litina | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 28 | 38 | | | 124,87 € | | | 22004-0820192 | E | šedá litina | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 28 | 38 | | | 160,39 € | |
|
Ozubené řemenice, profil HTD 8M, pro šířku řemenu 30 mm
|
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Počet
zubů
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAD | Přís. | Cena | Objednat |
|---|
| 22004-0830018 | A | ocel | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 38 | 48 | | | 14,84 € | | | 22004-0830020 | A | ocel | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 38 | 48 | | | 16,33 € | | | 22004-0830022 | A | ocel | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 38 | 48 | | | 17,47 € | | | 22004-0830024 | A | ocel | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 38 | 48 | | | 18,25 € | | | 22004-0830026 | A | ocel | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 38 | 48 | | | 19,92 € | | | 22004-0830028 | A | ocel | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 38 | 48 | | | 20,77 € | | | 22004-0830030 | A | ocel | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 38 | 48 | | | 23,06 € | | | 22004-0830032 | A | ocel | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 38 | 48 | | | 25,46 € | | | 22004-0830034 | A | ocel | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 38 | 48 | | | 26,16 € | | | 22004-0830036 | A | ocel | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 38 | 48 | | | 27,63 € | | | 22004-0830038 | A | ocel | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 38 | 48 | | | 29,54 € | | | 22004-0830040 | A | ocel | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 38 | 48 | | | 31,37 € | | | 22004-0830044 | A | šedá litina | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 38 | 48 | | | 33,11 € | | | 22004-0830048 | A | šedá litina | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 38 | 48 | | | 40,84 € | | | 22004-0830056 | B | šedá litina | 56 | 142,6 | 90 | 14 | 141,23 | 150 | 117 | 38 | 48 | | | 50,99 € | | | 22004-0830060 | B | šedá litina | 60 | 152,79 | 90 | 14 | 151,42 | 158 | 127 | 38 | 48 | | | 61,56 € | | | 22004-0830064 | B | šedá litina | 64 | 162,97 | 90 | 14 | 161,6 | 168 | 137 | 38 | 48 | | | 61,56 € | | | 22004-0830072 | B | šedá litina | 72 | 183,35 | 95 | 14 | 181,97 | 192 | 158 | 38 | 48 | | | 67,57 € | | | 22004-0830080 | E | šedá litina | 80 | 203,72 | 100 | 14 | 202,35 | - | 179 | 38 | 48 | | | 73,34 € | | | 22004-0830084 | E | šedá litina | 84 | 213,9 | 100 | 14 | 212,53 | - | 190 | 38 | 48 | | | 86,05 € | | | 22004-0830090 | E | šedá litina | 90 | 229,18 | 100 | 14 | 227,81 | - | 204 | 38 | 48 | | | 86,05 € | | | 22004-0830112 | E | šedá litina | 112 | 285,21 | 100 | 20 | 283,83 | - | 260 | 38 | 48 | | | 83,90 € | | | 22004-0830144 | E | šedá litina | 144 | 366,69 | 100 | 20 | 365,32 | - | 342 | 38 | 48 | | | 133,43 € | | | 22004-0830168 | E | šedá litina | 168 | 427,8 | 100 | 20 | 426,42 | - | 403 | 38 | 48 | | | 140,86 € | | | 22004-0830192 | E | šedá litina | 192 | 488,92 | 100 | 20 | 487,54 | - | 465 | 38 | 48 | | | 172,02 € | |
|
Ozubené řemenice, profil HTD 8M, pro šířku řemenu 50 mm
|
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Počet
zubů
| D | D1
max. | D2
max. | D3 | D4
max. | D5 | B | L | CAD | Přís. | Cena | Objednat |
|---|
| 22004-0850018 | A | ocel | 18 | 45,84 | 32 | 12 | 44,46 | 51 | - | 60 | 70 | | | 17,04 € | | | 22004-0850020 | A | ocel | 20 | 50,93 | 36 | 12 | 49,56 | 57 | - | 60 | 70 | | | 17,55 € | | | 22004-0850022 | A | ocel | 22 | 56,02 | 43 | 12 | 54,65 | 62 | - | 60 | 70 | | | 17,76 € | | | 22004-0850024 | A | ocel | 24 | 61,12 | 49 | 12 | 59,74 | 67 | - | 60 | 70 | | | 18,76 € | | | 22004-0850026 | A | ocel | 26 | 66,21 | 50 | 12 | 64,84 | 73 | - | 60 | 70 | | | 20,82 € | | | 22004-0850028 | A | ocel | 28 | 71,3 | 55 | 14 | 69,93 | 77 | - | 60 | 70 | | | 23,63 € | | | 22004-0850030 | A | ocel | 30 | 76,39 | 60 | 14 | 75,02 | 84 | - | 60 | 70 | | | 24,02 € | | | 22004-0850032 | A | ocel | 32 | 81,49 | 64 | 14 | 80,12 | 88 | - | 60 | 70 | | | 26,57 € | | | 22004-0850034 | A | ocel | 34 | 86,58 | 70 | 14 | 85,21 | 94 | - | 60 | 70 | | | 28,29 € | | | 22004-0850036 | A | ocel | 36 | 91,67 | 75 | 14 | 90,3 | 98 | - | 60 | 70 | | | 29,73 € | | | 22004-0850038 | A | ocel | 38 | 96,77 | 80 | 14 | 95,39 | 104 | - | 60 | 70 | | | 32,44 € | | | 22004-0850040 | A | ocel | 40 | 101,86 | 85 | 14 | 100,49 | 108 | - | 60 | 70 | | | 34,96 € | | | 22004-0850044 | A | šedá litina | 44 | 112,05 | 96 | 14 | 110,67 | 121 | - | 60 | 70 | | | 39,76 € | | | 22004-0850048 | A | šedá litina | 48 | 122,23 | 104 | 14 | 120,86 | 129 | - | 60 | 70 | | | 51,20 € | | | 22004-0850056 | H | šedá litina | 56 | 142,6 | 90 | 18 | 141,23 | 150 | 117 | 60 | 60 | | | 52,96 € | | | 22004-0850060 | H | šedá litina | 60 | 152,79 | 100 | 18 | 151,42 | 158 | 127 | 60 | 60 | | | 66,07 € | | | 22004-0850064 | H | šedá litina | 64 | 162,97 | 100 | 18 | 161,6 | 168 | 137 | 60 | 60 | | | 76,61 € | | | 22004-0850072 | H | šedá litina | 72 | 183,35 | 100 | 18 | 181,97 | 192 | 158 | 60 | 60 | | | 105,08 € | | | 22004-0850080 | I | šedá litina | 80 | 203,72 | 110 | 18 | 202,35 | - | 179 | 60 | 60 | | | 78,88 € | | | 22004-0850084 | J | šedá litina | 84 | 213,9 | 110 | 18 | 212,53 | - | 190 | 60 | 60 | | | 89,94 € | | | 22004-0850090 | J | šedá litina | 90 | 229,18 | 110 | 18 | 227,81 | - | 204 | 60 | 60 | | | 116,82 € | | | 22004-0850112 | J | šedá litina | 112 | 285,21 | 110 | 20 | 283,83 | - | 260 | 60 | 60 | | | 145,90 € | | | 22004-0850144 | J | šedá litina | 144 | 366,69 | 110 | 20 | 365,32 | - | 342 | 60 | 60 | | | 154,32 € | | | 22004-0850168 | J | šedá litina | 168 | 427,8 | 120 | 20 | 426,42 | - | 403 | 60 | 60 | | | 187,45 € | | | 22004-0850192 | J | šedá litina | 192 | 488,92 | 130 | 20 | 487,54 | - | 465 | 60 | 60 | | | 235,76 € | |
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
