商品描述/产品说明

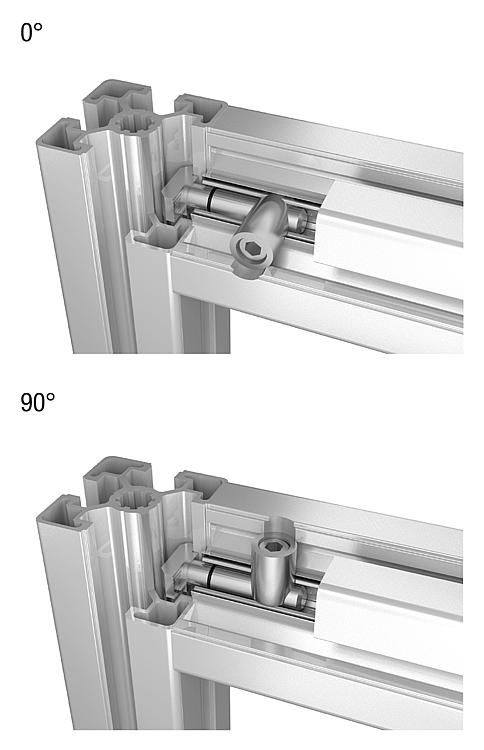

产品说明材料:钢制规格:镀锌提示:连接套件适用于两个铝制型材的直角连接。连接套件允许自由定位型材。对接的型材凹槽未占用。平面元件可以直接卡到型材槽内,无需额外加工处理。

由于夹紧力小且无旋转固定,该连接套件仅适用于连接平面元件和负载较轻的结构。

安装成本较低。为了装配需要在其中一个型材侧面钻安装孔,端面中心钻底孔。D2也可直接钻成通孔。
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 10205 中心连接套件 B型 304 kB

图纸

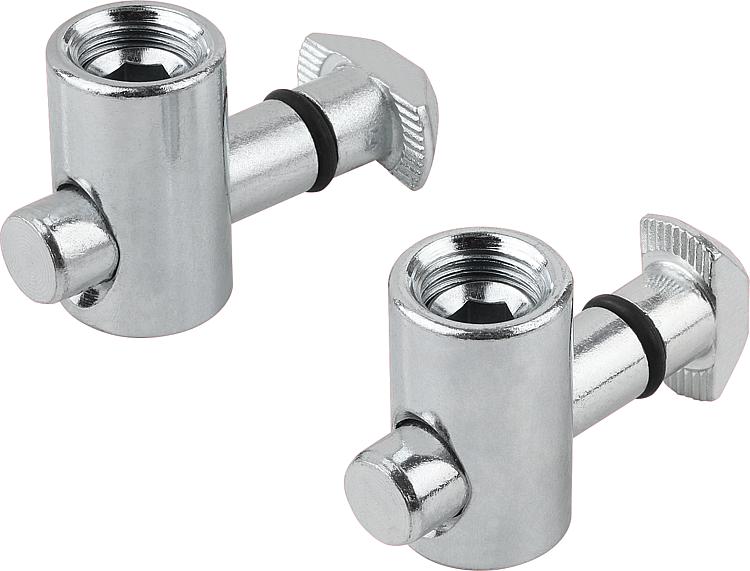

中心连接套件 B型

商品选择/筛选

订货号型号槽宽规格

AD

D2HH1H2LL1SWT
剖面
30
T
剖面
40
T
剖面
45
T
剖面
50
T
剖面
60
CAD配件价格订购
10205-0800B8187,1112015,58334,8422---- 3.38 €
10205-0890B890°187,1112015,58334,8422---- 3.38 €
10205-1000B1022,59,7172819,51045,55,56-31343641 2.45 €
10205-1090B1090°22,59,7172819,51045,55,56-31343641 2.45 €
