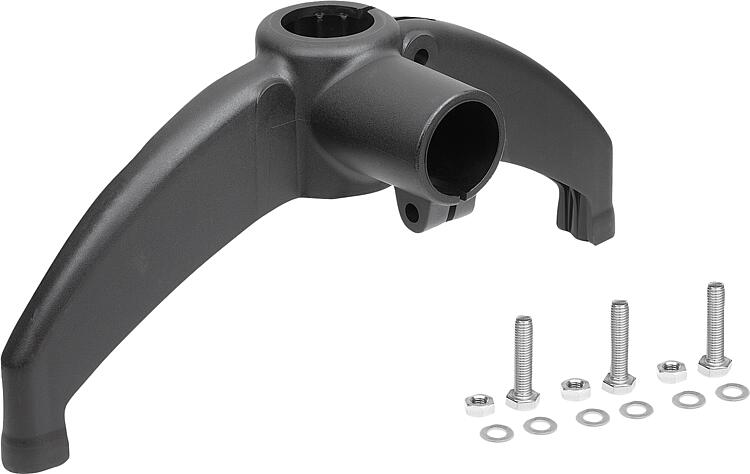

29350-02_A圆管的塑料件管接头底脚，双支腿，带横向连接杆，A 型 |
返回 |
|
|
产品说明材料：热塑性塑料。
1.4301 不锈钢螺栓和螺母。 规格：黑色。
亮色螺栓和螺母。提示：圆管由两个螺钉夹紧。件管接头适用于带 M16 螺纹的脚杯。
带横向连接杆的双支腿件管接头可用于进一步稳定输送系统。
符合 DIN EN 10220 标准的配套钢管。
A 型：双支腿件管接头，180° 角。
B 型：双支腿件管接头，120° 角。根据要求：镀锌钢制成的螺栓和螺母。
其他材料和颜色。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | D
| D1 | D2 | D3 | G | H | H1 | H2 | L | L1 | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 29350-02-04842 | A | 48,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 |  | | 根据要求 | | | 29350-02-04848 | A | 48,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 根据要求 | | | 29350-02-06042 | A | 60,3 | 42,4 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 根据要求 | | | 29350-02-06048 | A | 60,3 | 48,3 | 400 | 430 | M16 | 185 | 85 | 45 | 104 | 70 | 9,6 | | | 根据要求 | |
|
|
