Visão geral de produtos fixar Sistema flexível de peças normalizadas montar Sistemas de montagem movimentar Sistemas / Componentes para a construção de máquinas e equipamentos medir Elementos para medição e teste prender Tecnologia de fixação comandar Eletromecânica transportar Tecnologia de transporte e movimentação technoshop norelem inch Artigos com medidas em polegadas

04232 inch

Alavanca excêntrica de plástico com roscas fêmea e macho,...

voltar

Produtos
- Visão geral de produtos
  - norelem inch
    - Grampos Elementos de fixação - medida em polegadas
      - Alavanca excêntrica - medida em polegadas
        Alavanca excêntrica de plástico com roscas fêmea e macho, arruela de pressão de plástico-metal e prisioneiro de aço ou aço inoxidável - inch

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo da alavanca e arruela de pressão em plástico PA 66 reforçado com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8 ou aço inoxidável 1.4305.

Versão:Cabo da alavanca nas cores preta ou vermelho tráfego RAL 3020.
Arruela de pressão preta.
Pino de eixo com superfície sem tratamento.
Parafuso prisioneiro e arruela nas versões em aço passivado azul ou aço inoxidável com superfícies sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência). Este processo pode levar à redução da força de aperto.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 04232 inch Alavanca excêntrica de plástico com roscas fêmea e macho, arruela de pressão de plástico-metal e prisioneiro de aço ou aço inoxidável - inch

174 kB

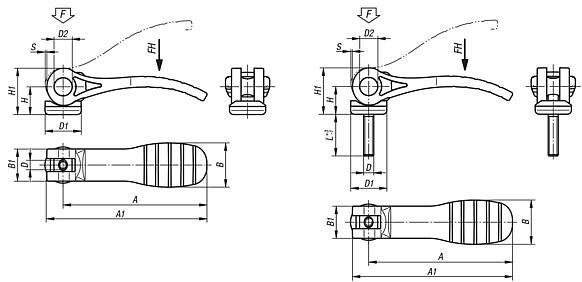

Desenhos (visão geral)

Alavanca excêntrica de plástico com rosca fêmea, arruela de pressão de plástico-metal - inch

mais informações

Desenhos

Alavanca excêntrica de plástico com rosca fêmea, arruela de pressão de plástico-metal - inch

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor do corpo básico	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
04232-15211A1	aço	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	7,30 €
04232-15211A2	aço	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	7,30 €
04232-25211A3	aço	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	8,54 €
04232-15311A1	aço inoxidável	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	11,05 €
04232-15311A2	aço inoxidável	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	11,05 €
04232-25311A3	aço inoxidável	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	12,86 €
04232-152184A1	aço	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	7,30 €
04232-152184A2	aço	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	7,30 €
04232-252184A3	aço	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	8,54 €
04232-153184A1	aço inoxidável	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	11,05 €
04232-153184A2	aço inoxidável	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	1,15	2,5	125	11,05 €
04232-253184A3	aço inoxidável	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	1,5	5	170	12,86 €

Alavanca excêntrica de plástico com rosca macho, arruela de pressão de plástico-metal e prisioneiro de aço ou aço inoxidável - inch

mais informações

Desenhos

Alavanca excêntrica de plástico com rosca macho, arruela de pressão de plástico-metal e prisioneiro de aço ou aço inoxidável - inch

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	Cor do corpo básico	D	D1	D2	B	B1	H	H1	A	A1	L	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
04232-15211A1X20	aço	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,84 €
04232-15211A1X30	aço	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,84 €
04232-15211A1X40	aço	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	8,36 €
04232-15211A1X50	aço	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	8,36 €
04232-15211A2X20	aço	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,84 €
04232-15211A2X30	aço	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,84 €
04232-15211A2X40	aço	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	8,36 €
04232-15211A2X50	aço	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	8,36 €
04232-25211A3X25	aço	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	9,17 €
04232-25211A3X30	aço	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	9,17 €
04232-25211A3X40	aço	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	9,81 €
04232-25211A3X50	aço	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	9,81 €
04232-25211A4X25	aço	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	9,17 €
04232-25211A4X30	aço	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	9,17 €
04232-25211A4X40	aço	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	9,81 €
04232-25211A4X50	aço	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	9,81 €
04232-15311A1X20	aço inoxidável	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	11,76 €
04232-15311A1X30	aço inoxidável	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	11,76 €
04232-15311A1X40	aço inoxidável	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	12,56 €
04232-15311A1X50	aço inoxidável	preto	10-32	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	12,56 €
04232-15311A2X20	aço inoxidável	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	11,76 €
04232-15311A2X30	aço inoxidável	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	11,76 €
04232-15311A2X40	aço inoxidável	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	12,56 €
04232-15311A2X50	aço inoxidável	preto	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	12,56 €
04232-25311A3X25	aço inoxidável	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	13,77 €
04232-25311A3X30	aço inoxidável	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	13,77 €
04232-25311A3X40	aço inoxidável	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	14,72 €
04232-25311A3X50	aço inoxidável	preto	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	14,72 €
04232-25311A4X25	aço inoxidável	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	13,77 €
04232-25311A4X30	aço inoxidável	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	13,77 €
04232-25311A4X40	aço inoxidável	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	14,72 €
04232-25311A4X50	aço inoxidável	preto	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	14,72 €
04232-152184A1X20	aço	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,84 €
04232-152184A1X30	aço	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,84 €
04232-152184A1X40	aço	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	8,36 €
04232-152184A1X50	aço	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	8,36 €
04232-152184A2X20	aço	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	7,84 €
04232-152184A2X30	aço	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	7,84 €
04232-152184A2X40	aço	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	8,36 €
04232-152184A2X50	aço	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	8,36 €
04232-252184A3X25	aço	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	9,17 €
04232-252184A3X30	aço	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	9,17 €
04232-252184A3X40	aço	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	9,81 €
04232-252184A3X50	aço	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	9,81 €
04232-252184A4X25	aço	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	9,17 €
04232-252184A4X30	aço	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	9,17 €
04232-252184A4X40	aço	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	9,81 €
04232-252184A4X50	aço	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	9,81 €
04232-153184A1X20	aço inoxidável	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	11,76 €
04232-153184A1X30	aço inoxidável	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	11,76 €
04232-153184A1X40	aço inoxidável	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	12,56 €
04232-153184A1X50	aço inoxidável	vermelho RAL 3020	10-32	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	12,56 €
04232-153184A2X20	aço inoxidável	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	11,76 €
04232-153184A2X30	aço inoxidável	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	11,76 €
04232-153184A2X40	aço inoxidável	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	12,56 €
04232-153184A2X50	aço inoxidável	vermelho RAL 3020	1/4-20	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	12,56 €
04232-253184A3X25	aço inoxidável	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	13,77 €
04232-253184A3X30	aço inoxidável	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	13,77 €
04232-253184A3X40	aço inoxidável	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	14,72 €
04232-253184A3X50	aço inoxidável	vermelho RAL 3020	5/16-18	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	14,72 €
04232-253184A4X25	aço inoxidável	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	13,77 €
04232-253184A4X30	aço inoxidável	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	13,77 €
04232-253184A4X40	aço inoxidável	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	14,72 €
04232-253184A4X50	aço inoxidável	vermelho RAL 3020	3/8-16	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	14,72 €
