        Alavanca excêntrica de aço com roscas fêmea e macho, arruela de pressão de plástico-metal e prisioneiro de aço - inch

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo da alavanca em aço 1.0401.
Arruela de pressão em plástico PA 66 GF 35-X, reforçada com fibra de vidro.
Pino de eixo em aço inoxidável 1.4305.
Prisioneiro e arruela em aço, classe de resistência 5.8.

Versão:Cabo da alavanca, prisioneiro e arruela passivados na cor azul.
Arruela de pressão na cor preta.
Pino de eixo com superfície sem tratamento.Indicação:Plásticos possuem a propriedade de deformação, quando submetidos a cargas (fluência).Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 04232 inch Alavanca excêntrica de aço com roscas fêmea e macho, arruela de pressão de plástico-metal e prisioneiro de aço - inch

163 kB

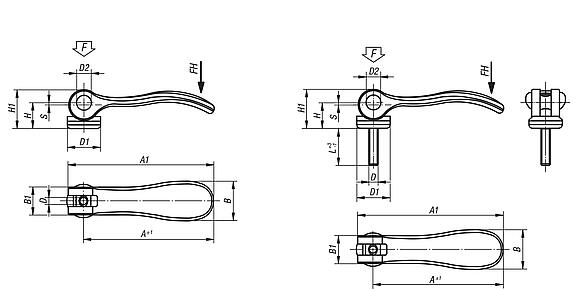

Desenhos (visão geral)

Alavanca excêntrica de aço com rosca fêmea, arruela de pressão de plástico-metal - inch

mais informações

Desenhos

Alavanca excêntrica de aço com rosca fêmea, arruela de pressão de plástico-metal - inch

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	B	B1	H	H1	A	A1	Curso S	Força de aperto F (kN)	Força manual FH N	Preço
04232-15022A1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11,81 €
04232-15022A2	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11,81 €
04232-25022A3	5/16-18	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	20,71 €

Alavanca excêntrica de aço com rosca macho, arruela de pressão de plástico-metal e prisioneiro de aço - inch

mais informações

Desenhos

Alavanca excêntrica de aço com rosca macho, arruela de pressão de plástico-metal e prisioneiro de aço - inch

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	D	D1	D2	B	B1	H	H1	A	A1	L	Força de aperto F (kN)	Força manual FH N	Curso S	Preço
04232-15022A1X20	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	14,12 €
04232-15022A1X30	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	14,12 €
04232-15022A1X40	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	14,47 €
04232-15022A1X50	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	14,47 €
04232-15022A2X20	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	14,12 €
04232-15022A2X30	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	14,12 €
04232-15022A2X40	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	14,47 €
04232-15022A2X50	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	14,47 €
04232-25022A3X25	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	25	8	350	1,5	23,17 €
04232-25022A3X30	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	30	8	350	1,5	23,17 €
04232-25022A3X40	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	40	8	350	1,5	24,81 €
04232-25022A3X50	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	50	8	350	1,5	24,81 €
04232-25022A4X25	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	25	8	350	1,5	23,17 €
04232-25022A4X30	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	30	8	350	1,5	23,17 €
04232-25022A4X40	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	40	8	350	1,5	24,81 €
04232-25022A4X50	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	50	8	350	1,5	24,81 €
