        Fechos de pressão em plástico com botão, giratório

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:PC/ABS.Versão:Preto, banhado a cromo, branco ou bege.Indicação:Estes fechos de pressão com botão embutido são projetados para a montagem alinhada em portas, abas e capôs.

Inflamabilidade: listado como UL94-HB.

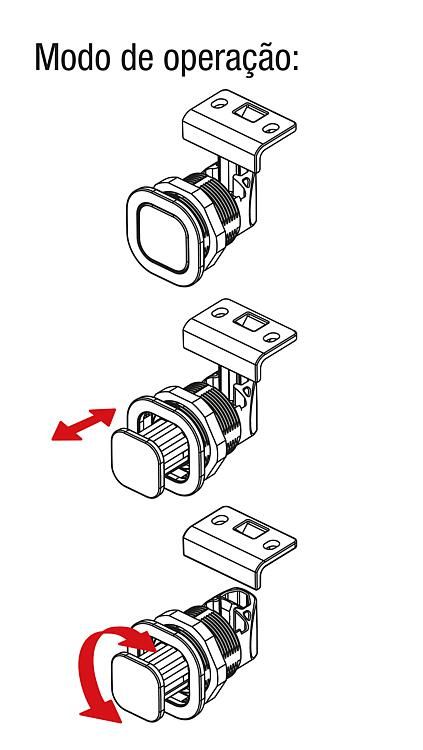

Torque máx. para o aperto da porca: 4,2 Nm.Modo de operação:No estado inativo, o botão se encontra alinhado com a carcaça. Ao pressionar o elemento de acionamento, este é projetado para fora e o fecho pode ser aberto
girando para a esquerda ou para a direita.
O bloqueio ocorre automaticamente ao bater a porta. Pressione o botão novamente para retornar ao estado inativo.Aplicação:- Indústria automobilística
- Tecnologia médica
- Engenharia mecânica
- Construção de barcos e navios
- Indústria aeroespacial
- Indústria de móveisMontagem:1. Faça o recorte de montagem de acordo com o esboço.
2. Instalação da cantoneira de montagem.
3. Fixação da parte traseira com a porca de montagemFornecimentoA porca de montagem e a cantoneira estão incluídas no fornecimento.
Os parafusos (M5) para a cantoneira de montagem não estão incluídos no fornecimento.Indicação de desenho:

1) Botão
2) Pino-guia antitorção
3) Folha da porta
4) Estrutura
5) Porca de montagem
6) Carcaça
7) Cantoneira para montagem
8) Para pino-guia (opcional)
9) Abertura antitorção (opcional)
10) Recorte para montagem

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05596-60 Fechos de pressão em plástico com botão, giratório

253 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	A	B	B1	B2	B3	B4	B5	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Preço
05596-60-247400	preto	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €
05596-60-247401	banhado a cromo	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	37,72 €
05596-60-247402	branco	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €
05596-60-247403	bege	28	40	26,5	12	40	5,2	16	M32x1,5	32	7	47	47	17	3,2	26	16	30,2	34	25,05 €

Código do artigo	Cor do corpo básico	L	L1	L2	L3	L4	T	T1	Carga máx. de operação em N	Faixa de temperatura °C	S=Espessura da porta em mm	Preço
05596-60-247400	preto	39,87	34,42	7,2	15	18,5	13	3	310	-30 até 60	1,2-19	25,05 €
05596-60-247401	banhado a cromo	39,87	34,42	7,2	15	18,5	13	3	310	-30 até 60	1,2-19	37,72 €
05596-60-247402	branco	39,87	34,42	7,2	15	18,5	13	3	310	-30 até 60	1,2-19	25,05 €
05596-60-247403	bege	39,87	34,42	7,2	15	18,5	13	3	310	-30 até 60	1,2-19	25,05 €
