02081Apoios com esfera auto-alinhante e movimento de retorno... |
voltar |
|
|
DescriçãoMaterial:Formas C e F:
Esfera de aço, assento esférico de aço temperado.
Forma G e J:
Esfera de aço temperado, assento esférico de aço.Versão:Forma C e F:
Esfera endurecida e brunida, assento esférico fosfatado.
Forma G e J:

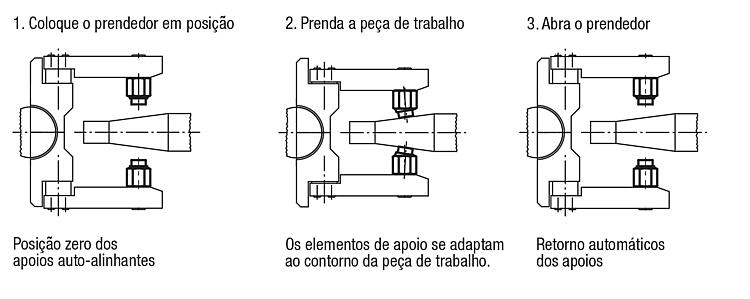

Esfera fosfatada, assento esférico endurecido e brunido.Indicação:Os dispositivos de apoio com esfera autoalinhante podem ser utilizados como batentes, suportes e posicionadores na construção de dispositivos.
A superfície de apoio retorna à posição inicial, depois do alívio da força.

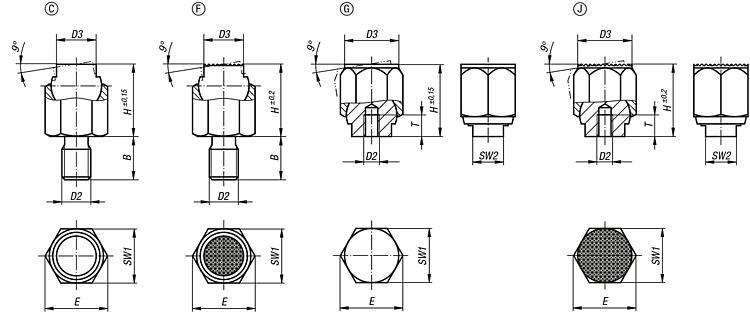

Esfera protegida contra torção. Indicação de desenho:Forma C: com rosca macho, esfera plana, lisa
Forma F: com rosca macho, esfera plana, com face recartilhada
Forma G: com tolerância dimensional, esfera plana, lisa

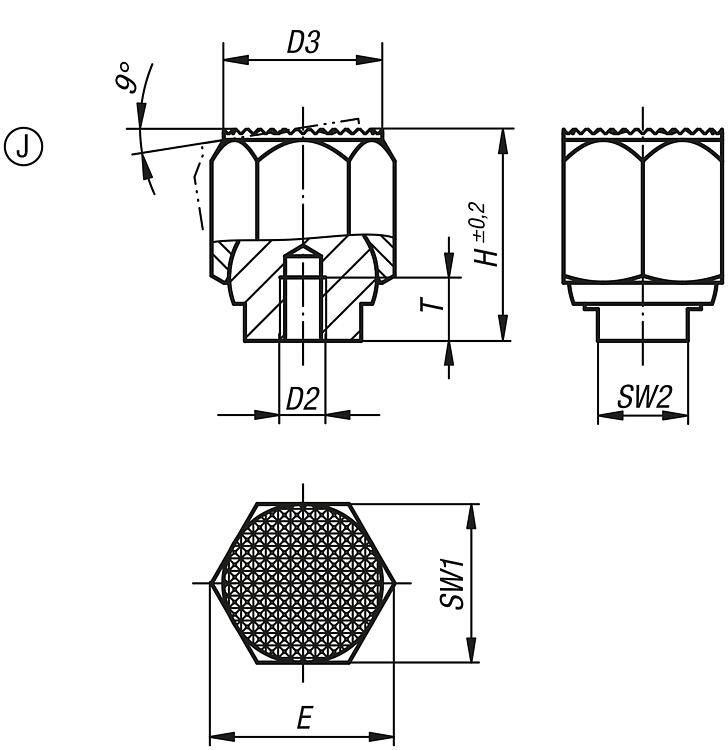

Forma J: com tolerância dimensional, esfera plana, com face recartilhada DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Apoios de esfera auto-alinhantes e movimento de retorno automático, forma C, com rosca macho, esfera plana, lisa |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H | E | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| 02081-106 | C | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 |  | | 33,20 € | | | 02081-108 | C | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 33,20 € | | | 02081-110 | C | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 46,12 € | | | 02081-112 | C | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 46,12 € | | | 02081-116 | C | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 46,12 € | |
|
Apoios de esfera auto-alinhantes e movimento de retorno automático, forma F, com rosca macho, esfera plana, com face recartilhada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | B | D2 | D3 | H | E | SW1 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| 02081-306 | F | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 | | | 41,91 € | | | 02081-308 | F | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 58,43 € | | | 02081-310 | F | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 58,43 € | | | 02081-312 | F | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 58,43 € | | | 02081-316 | F | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 71,46 € | |
|
Apoios de esfera auto-alinhantes e movimento de retorno automático, forma G, com tolerância dimensional, esfera plana, lisa |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D2 | D3 | H | E | T | SW1 | SW2 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| 02081-403 | G | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 31,13 € | | | 02081-404 | G | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 42,34 € | | | 02081-405 | G | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 54,08 € | | | 02081-406 | G | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 55,10 € | | | 02081-408 | G | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 57,85 € | |
|
Apoios de esfera auto-alinhantes e movimento de retorno automático, forma J, com tolerância dimensional, esfera plana, com face recartilhada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D2 | D3 | H | E | T | SW1 | SW2 | Esfera ø | Capacidade de carga
máx. kN (apenas
com carga estática) | CAD | Aces. | Preço | Encomendar |
|---|
| 02081-603 | J | M3 | 9 | 13 | 11,5 | 5 | 10 | 6 | 9 | 8 | | | 40,28 € | | | 02081-604 | J | M4 | 12 | 18 | 15 | 6 | 13 | 8 | 12 | 16 | | | 54,08 € | | | 02081-605 | J | M5 | 18 | 25 | 21,9 | 8 | 19 | 10 | 17 | 32 | | | 68,43 € | | | 02081-606 | J | M6 | 26 | 36 | 31,2 | 10 | 27 | 16 | 25 | 64 | | | 70,32 € | | | 02081-608 | J | M8 | 30 | 40 | 34,6 | 12 | 30 | 17 | 28 | 90 | | | 71,02 € | |
|
