        Cinghie dentate profilo T

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Poliuretano (PU) con asta di trazione in acciaio.Nota:Cinghie dentate senza fine con profilo trapezoidale secondo la norma ISO 17396 e passo metrico. Ideali per trasmissioni che richiedono un'elevata flessibilità della cinghia. Consentono l'utilizzo di diametri di puleggia molto ridotti. Le cinghie dentate sono adatte per trasmissioni che richiedono precisione, in ambienti dove è importante la pulizia o in presenza di agenti chimici.

Il colore della cinghia dentata può differire da quello mostrato nella foto del prodotto.
Range di temperatura: da -10 °C a +80 °CCaratteristiche:- privo di manutenzione
- elevata trasmissione delle prestazioni
- ridotta estensione della cinghia
- posizionamento esatto e mantenimento dell'angolo
- ottima resistenza chimica in particolare nei confronti di oli, grassi e carburanti
- massima resistenza all'abrasione
- potenza trasmissibile fino a 30 kW
- velocità consentita fino a 10.000 giri/minParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

22052_Datasheet_32670_Cinghie_dentate_profilo_T--it

171 kB

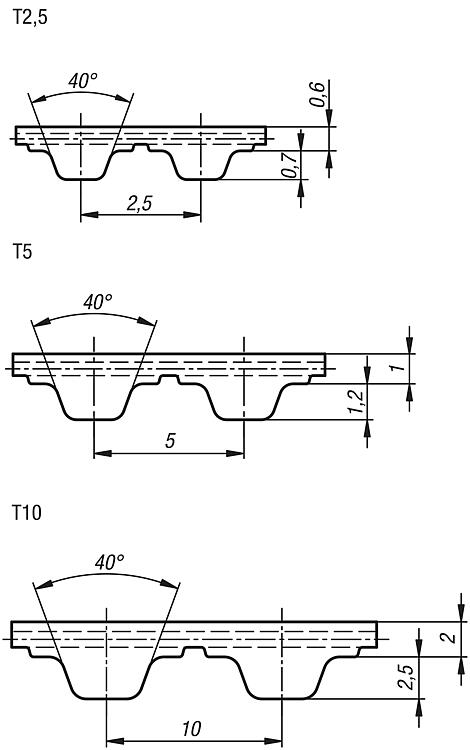

Disegni (sintesi completa)

Cinghie dentate profilo T2,5

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Larghezza cinghia	Numero denti	Lunghezza effettiva
22052-2506X0120	6	48	120
22052-2506X0145	6	58	145
22052-2506X0160	6	64	160
22052-2506X0177	6	71	177,5
22052-2506X0180	6	72	180
22052-2506X0200	6	80	200
22052-2506X0230	6	92	230
22052-2506X0245	6	98	245
22052-2506X0265	6	106	265
22052-2506X0285	6	114	285
22052-2506X0290	6	116	290
22052-2506X0305	6	122	305
22052-2506X0317	6	127	317,5
22052-2506X0330	6	132	330
22052-2506X0380	6	152	380
22052-2506X0420	6	168	420
22052-2506X0480	6	192	480
22052-2506X0500	6	200	500
22052-2506X0540	6	216	540
22052-2506X0600	6	240	600
22052-2506X0650	6	260	650
22052-2506X0780	6	312	780
22052-2506X0915	6	366	915
22052-2506X0950	6	380	950

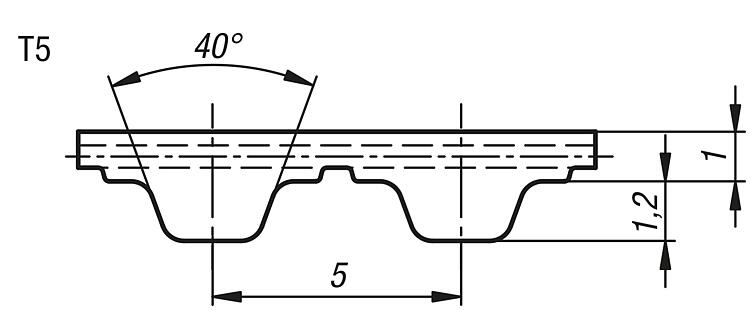

Cinghie dentate profilo T5

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Larghezza cinghia	Numero denti	Lunghezza effettiva
22052-0510X0165	10	33	165
22052-0510X0185	10	37	185
22052-0510X0200	10	40	200
22052-0510X0215	10	43	215
22052-0510X0220	10	44	220
22052-0510X0225	10	45	225
22052-0510X0245	10	49	245
22052-0510X0250	10	50	250
22052-0510X0255	10	51	255
22052-0510X0260	10	52	260
22052-0510X0270	10	54	270
22052-0510X0275	10	55	275
22052-0510X0280	10	56	280
22052-0510X0295	10	59	295
22052-0510X0300	10	60	300
22052-0510X0305	10	61	305
22052-0510X0325	10	65	325
22052-0510X0330	10	66	330
22052-0510X0340	10	68	340
22052-0510X0350	10	70	350
22052-0510X0355	10	71	355
22052-0510X0365	10	73	365
22052-0510X0375	10	75	375
22052-0510X0390	10	78	390
22052-0510X0400	10	80	400
22052-0510X0410	10	82	410
22052-0510X0420	10	84	420
22052-0510X0425	10	85	425
22052-0510X0450	10	90	450
22052-0510X0455	10	91	455
22052-0510X0475	10	95	475
22052-0510X0480	10	96	480
22052-0510X0500	10	100	500
22052-0510X0510	10	102	510
22052-0510X0525	10	105	525
22052-0510X0545	10	109	545
22052-0510X0550	10	110	550
22052-0510X0560	10	112	560
22052-0510X0575	10	115	575
22052-0510X0600	10	120	600
22052-0510X0610	10	122	610
22052-0510X0620	10	124	620
22052-0510X0630	10	126	630
22052-0510X0640	10	128	640
22052-0510X0650	10	130	650
22052-0510X0660	10	132	660
22052-0510X0690	10	138	690
22052-0510X0700	10	140	700
22052-0510X0720	10	144	720
22052-0510X0750	10	150	750
22052-0510X0780	10	156	780
22052-0510X0815	10	163	815
22052-0510X0840	10	168	840
22052-0510X0850	10	170	850
22052-0510X0900	10	180	900
22052-0510X0990	10	198	990
22052-0510X1000	10	200	1000
22052-0510X1075	10	215	1075
22052-0510X1100	10	220	1100
22052-0510X1215	10	243	1215
22052-0510X1380	10	276	1380
22052-0510X1440	10	288	1440
22052-0516X0165	16	33	165
22052-0516X0185	16	37	185
22052-0516X0200	16	40	200
22052-0516X0215	16	43	215
22052-0516X0220	16	44	220
22052-0516X0225	16	45	225
22052-0516X0245	16	49	245
22052-0516X0250	16	50	250
22052-0516X0255	16	51	255
22052-0516X0260	16	52	260
22052-0516X0270	16	54	270
22052-0516X0275	16	55	275
22052-0516X0280	16	56	280
22052-0516X0295	16	59	295
22052-0516X0300	16	60	300
22052-0516X0305	16	61	305
22052-0516X0325	16	65	325
22052-0516X0330	16	66	330
22052-0516X0340	16	68	340
22052-0516X0350	16	70	350
22052-0516X0355	16	71	355
22052-0516X0365	16	73	365
22052-0516X0375	16	75	375
22052-0516X0390	16	78	390
22052-0516X0400	16	80	400
22052-0516X0410	16	82	410
22052-0516X0420	16	84	420
22052-0516X0425	16	85	425
22052-0516X0450	16	90	450
22052-0516X0455	16	91	455
22052-0516X0475	16	95	475
22052-0516X0480	16	96	480
22052-0516X0500	16	100	500
22052-0516X0510	16	102	510
22052-0516X0525	16	105	525
22052-0516X0545	16	109	545
22052-0516X0550	16	110	550
22052-0516X0560	16	112	560
22052-0516X0575	16	115	575
22052-0516X0600	16	120	600
22052-0516X0610	16	122	610
22052-0516X0620	16	124	620
22052-0516X0630	16	126	630
22052-0516X0640	16	128	640
22052-0516X0650	16	130	650
22052-0516X0660	16	132	660
22052-0516X0690	16	138	690
22052-0516X0700	16	140	700
22052-0516X0720	16	144	720
22052-0516X0750	16	150	750
22052-0516X0780	16	156	780
22052-0516X0815	16	163	815
22052-0516X0840	16	168	840
22052-0516X0850	16	170	850
22052-0516X0900	16	180	900
22052-0516X0990	16	198	990
22052-0516X1000	16	200	1000
22052-0516X1075	16	215	1075
22052-0516X1100	16	220	1100
22052-0516X1215	16	243	1215
22052-0516X1380	16	276	1380
22052-0516X1440	16	288	1440
22052-0525X0185	25	37	185
22052-0525X0215	25	43	215
22052-0525X0220	25	44	220
22052-0525X0225	25	45	225
22052-0525X0245	25	49	245
22052-0525X0250	25	50	250
22052-0525X0255	25	51	255
22052-0525X0260	25	52	260
22052-0525X0270	25	54	270
22052-0525X0275	25	55	275
22052-0525X0280	25	56	280
22052-0525X0295	25	59	295
22052-0525X0300	25	60	300
22052-0525X0305	25	61	305
22052-0525X0325	25	65	325
22052-0525X0330	25	66	330
22052-0525X0340	25	68	340
22052-0525X0350	25	70	350
22052-0525X0355	25	71	355
22052-0525X0365	25	73	365
22052-0525X0375	25	75	375
22052-0525X0390	25	78	390
22052-0525X0400	25	80	400
22052-0525X0410	25	82	410
22052-0525X0420	25	84	420
22052-0525X0425	25	85	425
22052-0525X0450	25	90	450
22052-0525X0455	25	91	455
22052-0525X0475	25	95	475
22052-0525X0480	25	96	480
22052-0525X0500	25	100	500
22052-0525X0510	25	102	510
22052-0525X0525	25	105	525
22052-0525X0545	25	109	545
22052-0525X0550	25	110	550
22052-0525X0560	25	112	560
22052-0525X0575	25	115	575
22052-0525X0600	25	120	600
22052-0525X0610	25	122	610
22052-0525X0620	25	124	620
22052-0525X0630	25	126	630
22052-0525X0650	25	130	650
22052-0525X0660	25	132	660
22052-0525X0690	25	138	690
22052-0525X0700	25	140	700
22052-0525X0720	25	144	720
22052-0525X0750	25	150	750
22052-0525X0780	25	156	780
22052-0525X0815	25	163	815
22052-0525X0840	25	168	840
22052-0525X0850	25	170	850
22052-0525X0900	25	180	900
22052-0525X0990	25	198	990
22052-0525X1000	25	200	1000
22052-0525X1075	25	215	1075
22052-0525X1100	25	220	1100
22052-0525X1215	25	243	1215
22052-0525X1380	25	276	1380
22052-0525X1440	25	288	1440

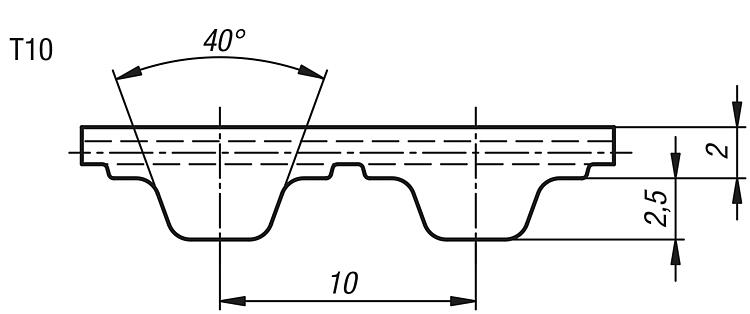

Cinghie dentate profilo T10

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Larghezza cinghia	Numero denti	Lunghezza effettiva
22052-1016X0260	16	26	260
22052-1016X0370	16	37	370
22052-1016X0400	16	40	400
22052-1016X0410	16	41	410
22052-1016X0440	16	44	440
22052-1016X0450	16	45	450
22052-1016X0500	16	50	500
22052-1016X0530	16	53	530
22052-1016X0560	16	56	560
22052-1016X0610	16	61	610
22052-1016X0630	16	63	630
22052-1016X0660	16	66	660
22052-1016X0690	16	69	690
22052-1016X0700	16	70	700
22052-1016X0720	16	72	720
22052-1016X0750	16	75	750
22052-1016X0780	16	78	780
22052-1016X0810	16	81	810
22052-1016X0840	16	84	840
22052-1016X0880	16	88	880
22052-1016X0890	16	89	890
22052-1016X0900	16	90	900
22052-1016X0920	16	92	920
22052-1016X0960	16	96	960
22052-1016X0970	16	97	970
22052-1016X0980	16	98	980
22052-1016X1010	16	101	1010
22052-1016X1080	16	108	1080
22052-1016X1110	16	111	1110
22052-1016X1140	16	114	1140
22052-1016X1150	16	115	1150
22052-1016X1210	16	121	1210
22052-1016X1240	16	124	1240
22052-1016X1250	16	125	1250
22052-1016X1300	16	130	1300
22052-1016X1320	16	132	1320
22052-1016X1350	16	135	1350
22052-1016X1390	16	139	1390
22052-1016X1400	16	140	1400
22052-1016X1420	16	142	1420
22052-1016X1440	16	144	1440
22052-1016X1450	16	145	1450
22052-1016X1460	16	146	1460
22052-1016X1500	16	150	1500
22052-1016X1560	16	156	1560
22052-1016X1610	16	161	1610
22052-1016X1750	16	175	1750
22052-1016X1780	16	178	1780
22052-1016X1880	16	188	1880
22052-1016X1960	16	196	1960
22052-1016X2250	16	225	2250
22052-1025X0260	25	26	260
22052-1025X0370	25	37	370
22052-1025X0400	25	40	400
22052-1025X0410	25	41	410
22052-1025X0440	25	44	440
22052-1025X0450	25	45	450
22052-1025X0500	25	50	500
22052-1025X0530	25	53	530
22052-1025X0560	25	56	560
22052-1025X0610	25	61	610
22052-1025X0630	25	63	630
22052-1025X0660	25	66	660
22052-1025X0690	25	69	690
22052-1025X0700	25	70	700
22052-1025X0720	25	72	720
22052-1025X0750	25	75	750
22052-1025X0780	25	78	780
22052-1025X0810	25	81	810
22052-1025X0840	25	84	840
22052-1025X0880	25	88	880
22052-1025X0890	25	89	890
22052-1025X0900	25	90	900
22052-1025X0920	25	92	920
22052-1025X0960	25	96	960
22052-1025X0970	25	97	970
22052-1025X0980	25	98	980
22052-1025X1010	25	101	1010
22052-1025X1080	25	108	1080
22052-1025X1110	25	111	1110
22052-1025X1140	25	114	1140
22052-1025X1150	25	115	1150
22052-1025X1210	25	121	1210
22052-1025X1240	25	124	1240
22052-1025X1250	25	125	1250
22052-1025X1300	25	130	1300
22052-1025X1320	25	132	1320
22052-1025X1350	25	135	1350
22052-1025X1390	25	139	1390
22052-1025X1400	25	140	1400
22052-1025X1420	25	142	1420
22052-1025X1440	25	144	1440
22052-1025X1450	25	145	1450
22052-1025X1460	25	146	1460
22052-1025X1500	25	150	1500
22052-1025X1560	25	156	1560
22052-1025X1610	25	161	1610
22052-1025X1750	25	175	1750
22052-1025X1780	25	178	1780
22052-1025X1880	25	188	1880
22052-1025X1960	25	196	1960
22052-1025X2250	25	225	2250
22052-1032X0260	32	26	260
22052-1032X0370	32	37	370
22052-1032X0400	32	40	400
22052-1032X0410	32	41	410
22052-1032X0440	32	44	440
22052-1032X0500	32	50	500
22052-1032X0530	32	53	530
22052-1032X0560	32	56	560
22052-1032X0610	32	61	610
22052-1032X0630	32	63	630
22052-1032X0660	32	66	660
22052-1032X0690	32	69	690
22052-1032X0720	32	72	720
22052-1032X0750	32	75	750
22052-1032X0780	32	78	780
22052-1032X0810	32	81	810
22052-1032X0840	32	84	840
22052-1032X0890	32	89	890
22052-1032X0920	32	92	920
22052-1032X0960	32	96	960
22052-1032X0980	32	98	980
22052-1032X1010	32	101	1010
22052-1032X1080	32	108	1080
22052-1032X1110	32	111	1110
22052-1032X1140	32	114	1140
22052-1032X1150	32	115	1150
22052-1032X1210	32	121	1210
22052-1032X1240	32	124	1240
22052-1032X1250	32	125	1250
22052-1032X1300	32	130	1300
22052-1032X1320	32	132	1320
22052-1032X1350	32	135	1350
22052-1032X1400	32	140	1400
22052-1032X1460	32	146	1460
22052-1032X1500	32	150	1500
22052-1032X1610	32	161	1610
22052-1032X1750	32	175	1750
22052-1032X1880	32	188	1880
22052-1032X1960	32	196	1960
22052-1032X2250	32	225	2250
