        Ruote dentate profilo T

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Alluminio.
Flange in acciaio.Versione:Alluminio, non trattato.
Acciaio zincato.Nota:Profilo a T standard a norma ISO 17396 con divisione metrica (dentatura trapezoidale). Almeno una puleggia dentata deve essere dotata di flangia di scorrimento. Le pulegge dentate possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le pulegge dentate. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle bussole per ridurre il diametro.

Per una questione di peso, le superfici piane delle pulegge dentate possono essere dotate di un avvallamento.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

22002_Datasheet_32661_Ruote_dentate_profilo_T--it

217 kB

Disegni (sintesi completa)

Ruota dentata profilo T2,5

Maggiori informazioni

Disegni

Selezione/filtro articoli

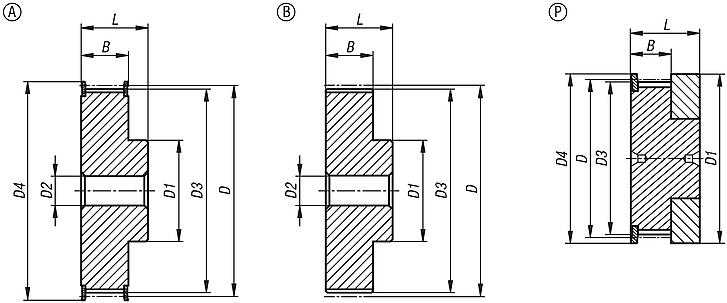

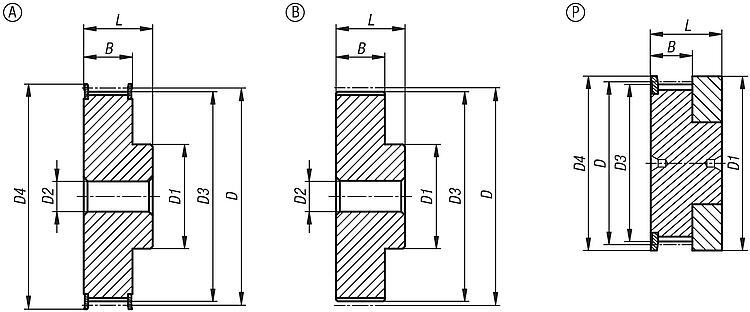

N. ordine	Forma	P=Profilo	Larghezza cinghia	Numero denti	B	D	D1 max.	D2 max.	D3	D4 max.	L
22002-250612	P	T2,5	6	12	9	9,05	12		9	13	16
22002-250614	P	T2,5	6	14	9	10,64	14		10,6	15	16
22002-250615	P	T2,5	6	15	9	11,44	15		11	15	16
22002-250616	P	T2,5	6	16	9	12,23	16		12,2	16	16
22002-250618	A	T2,5	6	18	10	13,82	10	3	13,8	18	16
22002-250619	A	T2,5	6	19	10	14,62	10	3	14,6	18	16
22002-250620	A	T2,5	6	20	10	15,42	11	3	15,4	19,5	16
22002-250622	A	T2,5	6	22	10	17,01	11	3	17	23	16
22002-250624	A	T2,5	6	24	10	18,6	12	3	18,55	23	16
22002-250625	A	T2,5	6	25	10	19,39	13	3	19,35	23	16
22002-250626	A	T2,5	6	26	10	20,19	14	4	20,15	25	16
22002-250628	A	T2,5	6	28	10	21,78	14	4	21,75	25	16
22002-250630	A	T2,5	6	30	10	23,37	16	6	23,35	28	16
22002-250632	A	T2,5	6	32	10	24,96	16	6	24,95	32	16
22002-250636	A	T2,5	6	36	10	28,15	20	6	28	36	16
22002-250640	A	T2,5	6	40	10	31,33	22	6	31,3	38	16
22002-250644	B	T2,5	6	44	10	34,51	24	6	35		16
22002-250648	B	T2,5	6	48	10	37,7	26	6	38		16
22002-250660	B	T2,5	6	60	10	47,25	34	8	47		16

Ruota dentata profilo T5

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	P=Profilo	Larghezza cinghia	Forma	Numero denti	D	D1 max.	D2 max.	D3	D4 max.	B	L
22002-051010	T5	10	A	10	15,92	8	5	15,05	19,5	15	21
22002-051012	T5	10	A	12	19,01	10	6	18,25	23	15	21
22002-051014	T5	10	A	14	22,29	13	8	21,45	25	15	21
22002-051015	T5	10	A	15	23,88	16	10	23,05	28	15	21
22002-051016	T5	10	A	16	25,47	18	11	24,6	32	15	21
22002-051018	T5	10	A	18	28,65	20	12	27,8	30	15	21
22002-051019	T5	10	A	19	30,25	22	12	29,4	36	15	21
22002-051020	T5	10	A	20	31,83	23	14	31	36	15	21
22002-051022	T5	10	A	22	35,12	24	15	34,25	38	15	21
22002-051024	T5	10	A	24	38,21	26	15	37,4	42	15	21
22002-051025	T5	10	A	25	39,8	26	15	39	44	15	21
22002-051026	T5	10	A	26	41,47	26	16	40,6	44	15	21
22002-051027	T5	10	A	27	42,98	30	18	42,2	48	15	21
22002-051028	T5	10	A	28	44,62	32	18	43,75	48	15	21
22002-051030	T5	10	A	30	47,76	34	18	46,95	51	15	21
22002-051032	T5	10	A	32	50,94	38	22	50,1	54	15	21
22002-051036	T5	10	A	36	57,31	38	22	56,45	63	15	21
22002-051040	T5	10	A	40	63,66	40	23	62,85	66	15	21
22002-051042	T5	10	A	42	66,87	40	24	66	71	15	21
22002-051044	T5	10	B	44	70,07	45	26	69,2	-	15	21
22002-051048	T5	10	B	48	76,42	50	28	75,55	-	15	21
22002-051060	T5	10	B	60	95,52	65	35	94,65	-	15	21
22002-051610	T5	16	A	10	15,92	8	5	15,05	19,5	21	27
22002-051612	T5	16	A	12	19,01	10	6	18,25	23	21	27
22002-051614	T5	16	A	14	22,29	13	8	21,45	25	21	27
22002-051615	T5	16	A	15	23,88	16	10	23,05	28	21	27
22002-051616	T5	16	A	16	25,47	18	11	24,6	32	21	27
22002-051618	T5	16	A	18	28,65	20	12	27,8	30	21	27
22002-051619	T5	16	A	19	30,25	22	12	29,4	36	21	27
22002-051620	T5	16	A	20	31,83	23	14	31	36	21	27
22002-051622	T5	16	A	22	35,12	24	15	34,25	38	21	27
22002-051624	T5	16	A	24	38,21	26	15	37,4	42	21	27
22002-051625	T5	16	A	25	39,8	26	15	39	44	21	27
22002-051626	T5	16	A	26	41,47	26	16	40,6	44	21	27
22002-051627	T5	16	A	27	42,98	30	18	42,2	48	21	27
22002-051628	T5	16	A	28	44,62	32	18	43,75	48	21	27
22002-051630	T5	16	A	30	47,76	34	18	46,95	51	21	27
22002-051632	T5	16	A	32	50,94	38	22	50,1	54	21	27
22002-051636	T5	16	A	36	57,31	38	22	56,45	63	21	27
22002-051640	T5	16	A	40	63,66	40	23	62,85	66	21	27
22002-051642	T5	16	A	42	66,87	40	24	66	71	21	27
22002-051644	T5	16	B	44	70,07	45	26	69,2	-	21	27
22002-051648	T5	16	B	48	76,42	50	28	75,55	-	21	27
22002-051660	T5	16	B	60	95,52	65	35	94,65	-	21	27
22002-052510	T5	25	A	10	15,92	8	5	15,05	19,5	30	36
22002-052512	T5	25	A	12	19,01	10	6	18,25	23	30	36
22002-052514	T5	25	A	14	22,29	13	8	21,45	25	30	36
22002-052515	T5	25	A	15	23,88	16	10	23,05	28	30	36
22002-052516	T5	25	A	16	25,47	18	11	24,6	32	30	36
22002-052518	T5	25	A	18	28,65	20	12	27,8	30	30	36
22002-052519	T5	25	A	19	30,25	22	12	29,4	36	30	36
22002-052520	T5	25	A	20	31,83	23	14	31	36	30	36
22002-052522	T5	25	A	22	35,12	24	15	34,25	38	30	36
22002-052524	T5	25	A	24	38,21	26	15	37,4	42	30	36
22002-052525	T5	25	A	25	39,8	26	15	39	44	30	36
22002-052526	T5	25	A	26	41,47	26	16	40,6	44	30	36
22002-052527	T5	25	A	27	42,98	30	18	42,2	48	30	36
22002-052528	T5	25	A	28	44,62	32	18	43,75	48	30	36
22002-052530	T5	25	A	30	47,76	34	18	46,95	51	30	36
22002-052532	T5	25	A	32	50,94	38	22	50,1	54	30	36
22002-052536	T5	25	A	36	57,31	38	22	56,45	63	30	36
22002-052540	T5	25	A	40	63,66	40	23	62,85	66	30	36
22002-052542	T5	25	A	42	66,87	40	24	66	71	30	36
22002-052544	T5	25	B	44	70,07	45	26	69,2	-	30	36
22002-052548	T5	25	B	48	76,42	50	28	75,55	-	30	36
22002-052560	T5	25	B	60	95,52	65	35	94,65	-	30	36

Ruota dentata profilo T10

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	P=Profilo	Larghezza cinghia	Numero denti	D	D1	D2 max.	D3	D4	B	L
22002-101612	A	T10	16	12	38,2	28	16	36,35	42	21	31
22002-101614	A	T10	16	14	44,56	32	18	42,7	48	21	31
22002-101615	A	T10	16	15	47,75	32	18	45,9	51	21	31
22002-101616	A	T10	16	16	50,93	35	20	49,05	54	21	31
22002-101618	A	T10	16	18	57,29	40	22	55,45	60	21	31
22002-101619	A	T10	16	19	60,48	44	22	58,6	66	21	31
22002-101620	A	T10	16	20	63,66	46	24	61,8	66	21	31
22002-101622	A	T10	16	22	70,03	52	28	68,15	75	21	31
22002-101624	A	T10	16	24	76,39	58	30	74,55	83	21	31
22002-101625	A	T10	16	25	79,58	60	30	77,7	83	21	31
22002-101626	A	T10	16	26	82,76	60	30	80,9	87	21	31
22002-101627	A	T10	16	27	85,95	60	30	84,1	91	21	31
22002-101628	A	T10	16	28	89,13	60	30	87,25	93	21	31
22002-101630	A	T10	16	30	95,49	60	30	93,65	97	21	31
22002-101632	A	T10	16	32	101,86	65	32	100	106	21	31
22002-101636	A	T10	16	36	114,59	70	35	112,75	119	21	31
22002-101640	A	T10	16	40	127,32	80	40	125,45	131	21	31
22002-101644	B	T10	16	44	140,06	88	46	138,2	-	21	31
22002-101648	B	T10	16	48	152,78	95	48	150,95	-	21	31
22002-101660	B	T10	16	60	190,98	110	60	189,1	-	21	31
22002-102512	A	T10	25	12	38,2	28	16	36,35	42	30	40
22002-102514	A	T10	25	14	44,56	32	18	42,7	48	30	40
22002-102515	A	T10	25	15	47,75	32	18	45,9	51	30	40
22002-102516	A	T10	25	16	50,93	35	20	49,05	54	30	40
22002-102518	A	T10	25	18	57,29	40	22	55,45	60	30	40
22002-102519	A	T10	25	19	60,48	44	22	58,6	66	30	40
22002-102520	A	T10	25	20	63,66	46	24	61,8	66	30	40
22002-102522	A	T10	25	22	70,03	52	28	68,15	75	30	40
22002-102524	A	T10	25	24	76,39	58	30	74,55	83	30	40
22002-102525	A	T10	25	25	79,58	60	30	77,7	83	30	40
22002-102526	A	T10	25	26	82,76	60	30	80,9	87	30	40
22002-102527	A	T10	25	27	85,95	60	30	84,1	91	30	40
22002-102528	A	T10	25	28	89,13	60	30	87,25	93	30	40
22002-102530	A	T10	25	30	95,49	60	30	93,65	97	30	40
22002-102532	A	T10	25	32	101,86	65	32	100	106	30	40
22002-102536	A	T10	25	36	114,59	70	35	112,75	119	30	40
22002-102540	A	T10	25	40	127,32	80	40	125,45	131	30	40
22002-102544	B	T10	25	44	140,06	88	46	138,2	-	30	40
22002-102548	B	T10	25	48	152,78	95	48	150,95	-	30	40
22002-102560	B	T10	25	60	190,98	110	60	189,1	-	30	40
22002-103218	A	T10	32	18	57,29	40	22	55,45	60	37	47
22002-103219	A	T10	32	19	60,48	44	22	58,6	66	37	47
22002-103220	A	T10	32	20	63,66	46	24	61,8	66	37	47
22002-103222	A	T10	32	22	70,03	52	28	68,15	75	37	47
22002-103224	A	T10	32	24	76,39	58	30	74,55	83	37	47
22002-103225	A	T10	32	25	79,58	60	30	77,7	83	37	47
22002-103226	A	T10	32	26	82,76	60	30	80,9	87	37	47
22002-103227	A	T10	32	27	85,95	60	30	84,1	91	37	47
22002-103228	A	T10	32	28	89,13	60	30	87,25	93	37	47
22002-103230	A	T10	32	30	95,49	60	30	93,65	97	37	47
22002-103232	A	T10	32	32	101,86	65	32	100	106	37	47
22002-103236	A	T10	32	36	114,59	70	35	112,75	119	37	47
22002-103240	A	T10	32	40	127,32	80	40	125,45	131	37	47
22002-103244	B	T10	32	44	140,06	88	46	138,2	-	37	47
22002-103248	B	T10	32	48	152,78	95	48	150,95	-	37	47
22002-103260	B	T10	32	60	190,98	110	60	189,1	-	37	47
