03092Spine di posizione in acciaio o acciaio inox con anello di... |
Indietro |
|
|
DescrizioneMateriale:Modello in acciaio:
Perno di bloccaggio temprato:
classe di resistenza 5.8.
Modello in acciaio inox:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.
Anello 1.4310, non trattato. Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizionamento vengono utilizzate per evitare che le forze laterali cambino la posizione di arresto. Solo dopo aver disinserito la spina è possibile spostarla in un'altra posizione di arresto. L'anello consente di azionare la spina di posizionamento ad esempio automaticamente (a comando programmabile), con l'ausilio di un cilindro pneumatico, oppure a distanza tramite cavetti Bowden.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089.

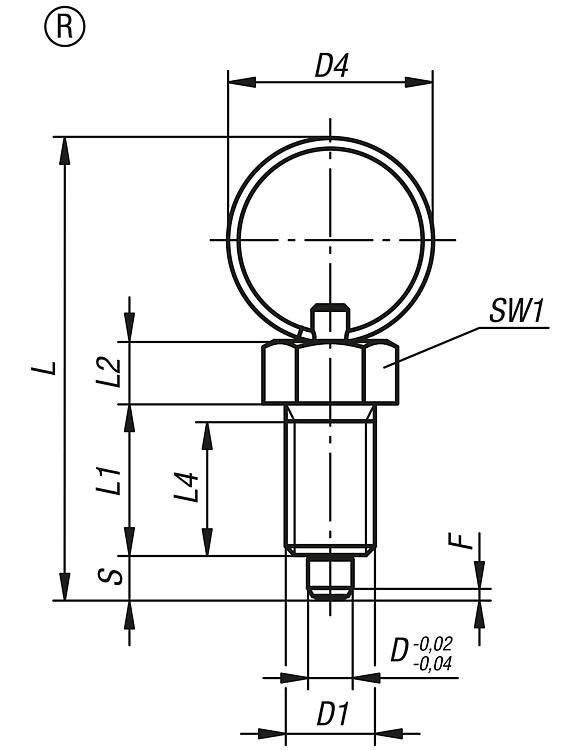

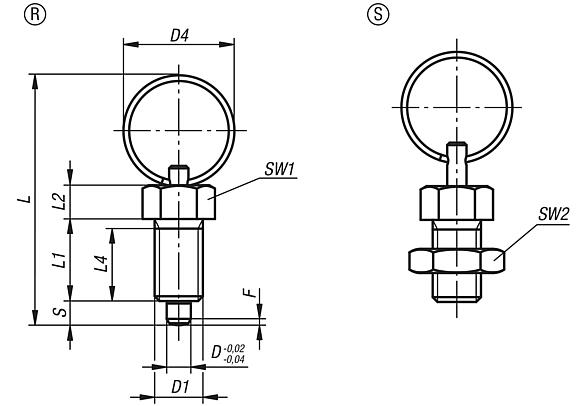

Kit di connettori per parti a parete sottile 03094-10.Nota disegno:Forma R: senza controdado

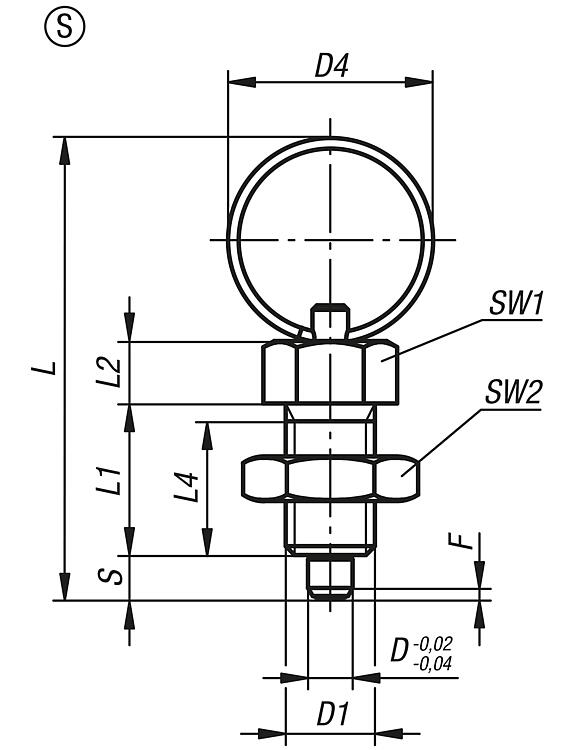

Forma S: con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox, con anello di trazione in acciaio inox, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D | D1 | D4 | L | L1 | L2 | L4 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03092-3004 | R | acciaio | temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 |  |  | 0,00 € | | | 03092-3105 | R | acciaio | temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-3206 | R | acciaio | temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-3308 | R | acciaio | temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-3410 | R | acciaio | temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | | | 03092-03004 | R | acciaio inox | temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 0,00 € | | | 03092-03105 | R | acciaio inox | temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-03206 | R | acciaio inox | temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-03308 | R | acciaio inox | temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-03410 | R | acciaio inox | temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | | | 03092-13004 | R | acciaio inox | non temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 0,00 € | | | 03092-13105 | R | acciaio inox | non temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-13206 | R | acciaio inox | non temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-13308 | R | acciaio inox | non temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-13410 | R | acciaio inox | non temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | |
|
Spine di posizione in acciaio o acciaio inox con anello di trazione in acciaio inox e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D | D1 | D4 | L | L1 | L2 | L4 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03092-4004 | S | acciaio | temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 0,00 € | | | 03092-4105 | S | acciaio | temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-4206 | S | acciaio | temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-4308 | S | acciaio | temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-4410 | S | acciaio | temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | | | 03092-04004 | S | acciaio inox | temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 0,00 € | | | 03092-04105 | S | acciaio inox | temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-04206 | S | acciaio inox | temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-04308 | S | acciaio inox | temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-04410 | S | acciaio inox | temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | | | 03092-14004 | S | acciaio inox | non temprato | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 0,00 € | | | 03092-14105 | S | acciaio inox | non temprato | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03092-14206 | S | acciaio inox | non temprato | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03092-14308 | S | acciaio inox | non temprato | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03092-14410 | S | acciaio inox | non temprato | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | |
|
