03089Spine di posizione in acciaio o acciaio inox Premium con... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomandano le forme C e/o D.Materiale:Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Impugnatura a fungo in materiale termoplastico.
Frenafiletto in poliammide. Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Impugnatura a fungo grigio nerastro RAL7021.
Frenafiletto blu.Nota:Le spine di posizionamento Premium si caratterizzano per gli elevati requisiti di produzione delle spine e del corpo filettato. Inoltre, sul corpo filettato è stato eseguito un centraggio che puo essere usato per aumentare l‘accuratezza del posizionamento. Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d‘arresto per effetto delle forze trasversali e dove è richiesta un‘elevata precisione di posizionamento. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. In caso di forte sollecitazione di forze trasversali è necessario usare il foro di centraggio.Montaggio:Se si utilizza il centraggio del corpo filettato si suggerisce di eseguire l'accoppiamento sul pezzo di alloggiamento prima della filettatura.Su richiesta:Versioni speciali.Accessori:Bussola cilindrica idonea 03089.

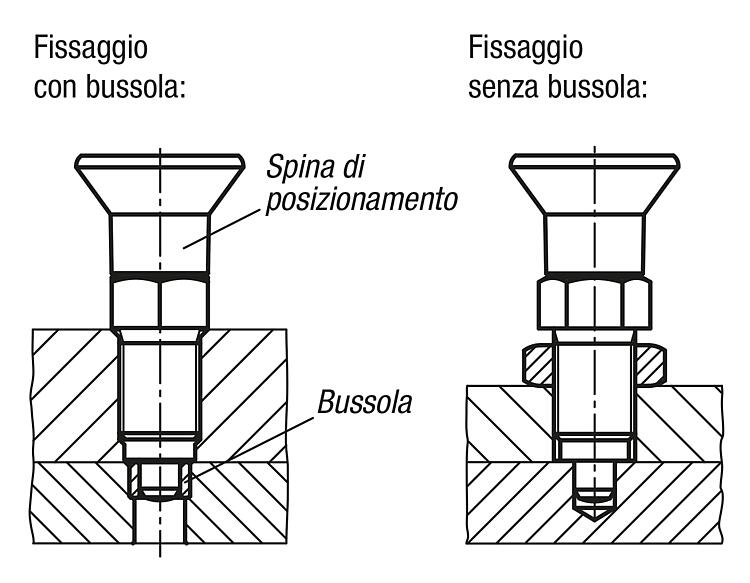

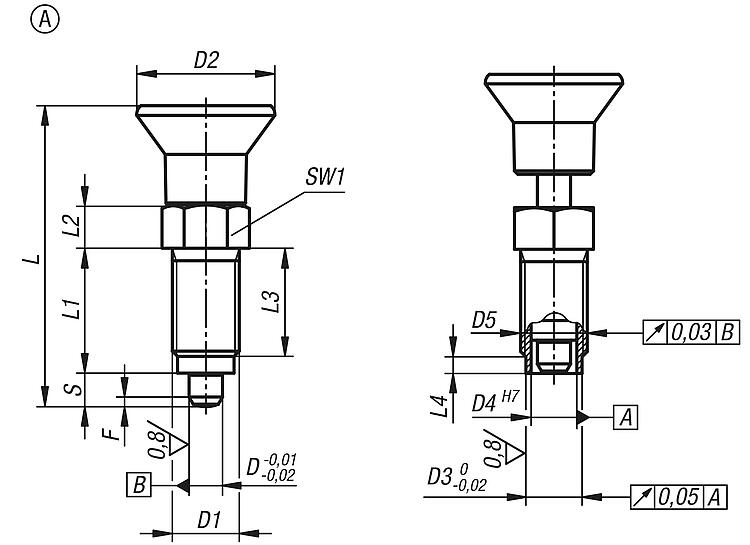

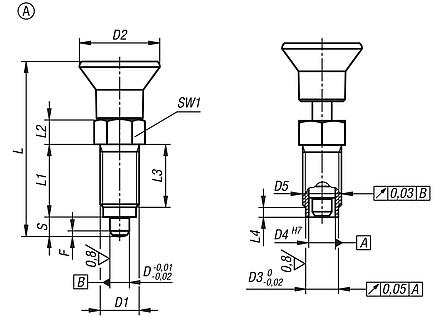

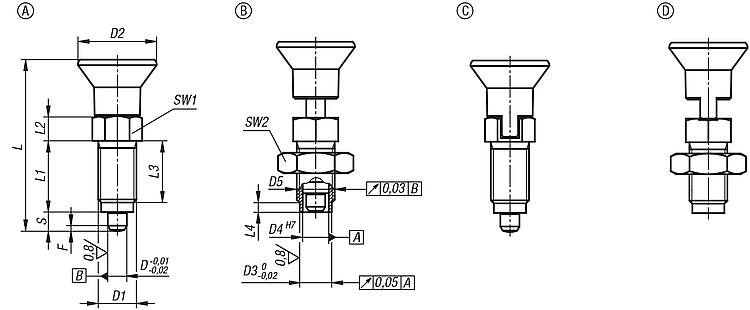

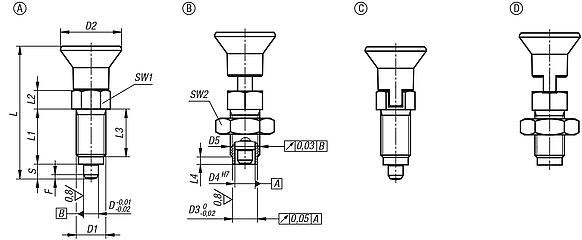

Controdado 07212-... Nota disegno:Forma A: senza incavo d'arresto, senza controdado

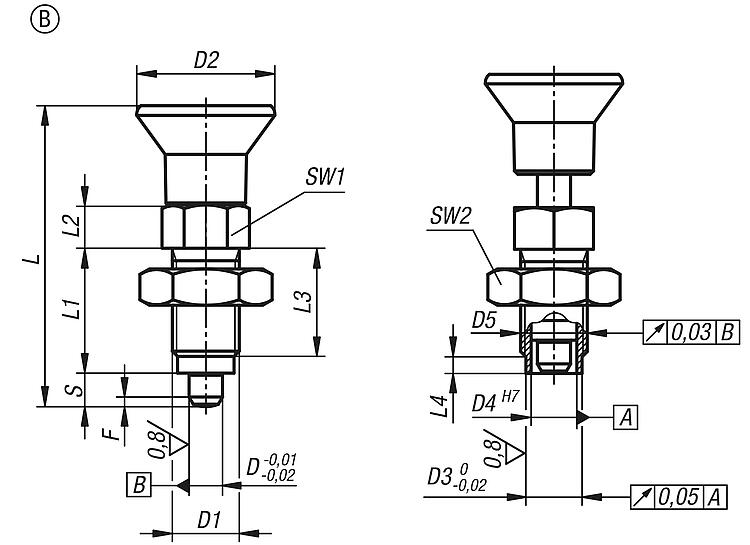

Forma B: senza incavo d'arresto, con controdado

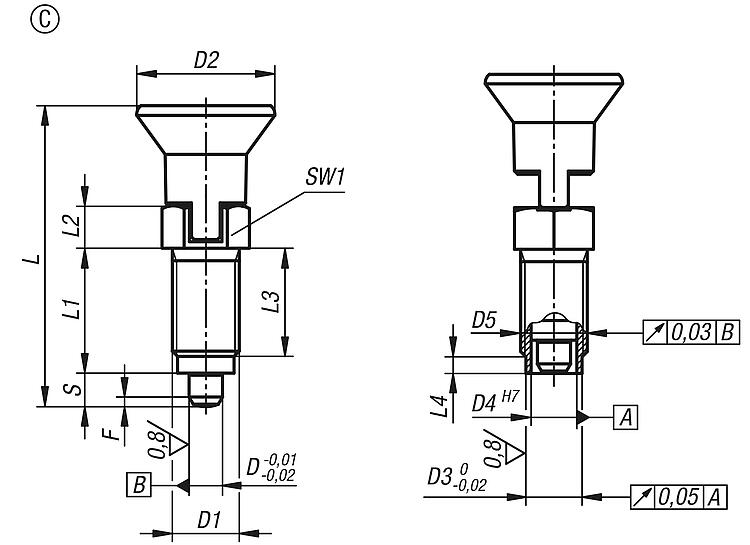

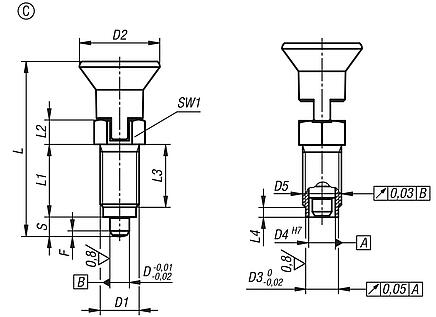

Forma C: con incavo d'arresto, senza controdado

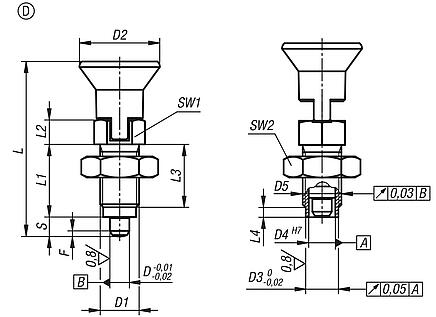

Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica e perno di bloccaggio cilindrico |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-41105 | A | acciaio | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 |  |  | 0,00 € | | | 03089-41206 | A | acciaio | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-41308 | A | acciaio | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-41410 | A | acciaio | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | | | 03089-401105 | A | acciaio inox | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-401206 | A | acciaio inox | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-401308 | A | acciaio inox | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-401410 | A | acciaio inox | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | |
|
Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-42105 | B | acciaio | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-42206 | B | acciaio | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-42308 | B | acciaio | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-42410 | B | acciaio | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | | | 03089-402105 | B | acciaio inox | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-402206 | B | acciaio inox | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-402308 | B | acciaio inox | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-402410 | B | acciaio inox | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | |
|
Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-43105 | C | acciaio | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-43206 | C | acciaio | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-43308 | C | acciaio | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-43410 | C | acciaio | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | | | 03089-403105 | C | acciaio inox | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-403206 | C | acciaio inox | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-403308 | C | acciaio inox | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-403410 | C | acciaio inox | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 2,8 | 15 | 34 | | | 0,00 € | |
|
Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio cilindrico, incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-44105 | D | acciaio | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-44206 | D | acciaio | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-44308 | D | acciaio | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-44410 | D | acciaio | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | | | 03089-404105 | D | acciaio inox | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 0,00 € | | | 03089-404206 | D | acciaio inox | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 0,00 € | | | 03089-404308 | D | acciaio inox | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 0,00 € | | | 03089-404410 | D | acciaio inox | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 0,00 € | |
|
