03099-60Boccole di posizionamento in acciaio o acciaio inox con sensore... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le boccole di posizionamento costituiscono un punto di montaggio per gli elementi di comando e arresto a forma di perno, che possono agganciarsi in modo sicuro e preciso.
Le boccole di posizionamento con sensore di stato sono dotate di un sensore a regolazione variabile sulla bussola. In questo modo è possibile verificare elettronicamente se un perno si trova o meno nella boccola di posizionamento.
Quando si utilizzano più bussole, è possibile determinare in quale di esse si trova l'elemento di comando o arresto.Materiale:Boccola di posizionamento in acciaio o acciaio inox 1.4034.
Sensore in acciaio inox.
Dado di serraggio in ottone. Versione:Boccola di posizionamento:
in acciaio temprato e brunito.
Acciaio inox, temprato e non trattato.
Sensore non trattato.
Dado di serraggio nichelato.Nota:Abbinato ai supporti per spine a leva 03099.
Il sensore di stato e il dado di serraggio vengono forniti non assemblati.
Massima coppia di avvitamento del dado di fissaggio: 1,2 Nm.Dati tecnici:Sensore induttivo:
Commutazione in uscita: Contatto aperto PNP (NO)
Tensione d'esercizio 10 - 30 V DC
Corrente d'esercizio <100 mA
Distanza di commutazione 1 mm
Frequenza di commutazione <3500 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67
Tipo di attacco: cavo PVC 2 m, poliuretano, con connettori a spina
Intervallo di temperatura: -25° C - +70°C
Omologazione: CE, c-UL-us, EACUtilizzo:Le boccole di posizionamento, insieme a un sensore di stato, consentono un controllo del processo dipendente dall'azionamento. Inoltre è possibile garantire che gli elementi di comando o arresto si trovino nella posizione desiderata.
Ad esempio, nella regolazione del formato delle macchine per il confezionamento.Montaggio:Il sensore viene fissato alla bussola con il dado di serraggio e regolato assialmente. Il sensore viene infine fissato in posizione stringendo il dado di serraggio.

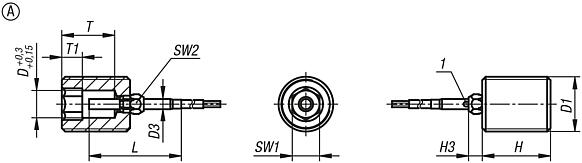

La procedura dettagliata è descritta nelle istruzioni di montaggio.Sicurezza:La boccola di posizionamento con sensore di stato non è indicata per la protezione delle persone.Nota disegno:Forma A: filettatura continua

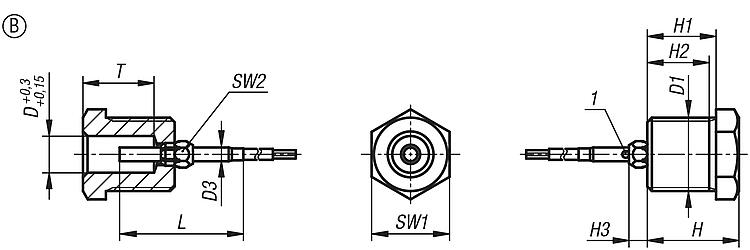

Forma B: con filettatura e collare

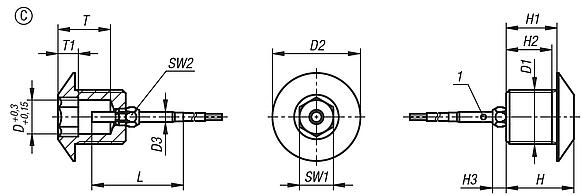

Forma C: con filettatura e cono di flusso
Forma D: liscia
1) LED
BN = Marrone
BK= Nero
BU = Blu
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma A, filettatura continua |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-60-1031011 | A | Filettatura continua | acciaio | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 110,91 € | | | 03099-60-1041011 | A | Filettatura continua | acciaio | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 110,91 € | | | 03099-60-1051211 | A | Filettatura continua | acciaio | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 112,23 € | | | 03099-60-1061211 | A | Filettatura continua | acciaio | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 112,23 € | | | 03099-60-1081611 | A | Filettatura continua | acciaio | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 113,55 € | | | 03099-60-1101611 | A | Filettatura continua | acciaio | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 113,55 € | | | 03099-60-1122011 | A | Filettatura continua | acciaio | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 114,86 € | | | 03099-60-1162411 | A | Filettatura continua | acciaio | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 116,18 € | | | 03099-60-11031011 | A | Filettatura continua | acciaio inox | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 113,55 € | | | 03099-60-11041011 | A | Filettatura continua | acciaio inox | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 113,55 € | | | 03099-60-11051211 | A | Filettatura continua | acciaio inox | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 114,86 € | | | 03099-60-11061211 | A | Filettatura continua | acciaio inox | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 114,86 € | | | 03099-60-11081611 | A | Filettatura continua | acciaio inox | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 116,18 € | | | 03099-60-11101611 | A | Filettatura continua | acciaio inox | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 116,18 € | | | 03099-60-11122011 | A | Filettatura continua | acciaio inox | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 117,51 € | | | 03099-60-11162411 | A | Filettatura continua | acciaio inox | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 118,83 € | |
|
Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma B, con filettatura e collare |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-60-2031011 | B | con filettatura e collare | acciaio | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 112,90 € | | | 03099-60-2041011 | B | con filettatura e collare | acciaio | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 112,90 € | | | 03099-60-2051211 | B | con filettatura e collare | acciaio | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 114,22 € | | | 03099-60-2061211 | B | con filettatura e collare | acciaio | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 114,22 € | | | 03099-60-2081611 | B | con filettatura e collare | acciaio | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 115,53 € | | | 03099-60-2101611 | B | con filettatura e collare | acciaio | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 115,53 € | | | 03099-60-2122011 | B | con filettatura e collare | acciaio | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 116,85 € | | | 03099-60-2162411 | B | con filettatura e collare | acciaio | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 118,17 € | | | 03099-60-12031011 | B | con filettatura e collare | acciaio inox | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 115,53 € | | | 03099-60-12041011 | B | con filettatura e collare | acciaio inox | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 115,53 € | | | 03099-60-12051211 | B | con filettatura e collare | acciaio inox | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 116,85 € | | | 03099-60-12061211 | B | con filettatura e collare | acciaio inox | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 116,85 € | | | 03099-60-12081611 | B | con filettatura e collare | acciaio inox | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 118,17 € | | | 03099-60-12101611 | B | con filettatura e collare | acciaio inox | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 118,17 € | | | 03099-60-12122011 | B | con filettatura e collare | acciaio inox | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 119,50 € | | | 03099-60-12162411 | B | con filettatura e collare | acciaio inox | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 119,50 € | |
|
Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma C con filettatura e cono di flusso |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-60-3041211 | C | con filettatura e punta conica | acciaio | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 114,86 € | | | 03099-60-3051211 | C | con filettatura e punta conica | acciaio | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 114,86 € | | | 03099-60-3061211 | C | con filettatura e punta conica | acciaio | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 114,86 € | | | 03099-60-3081611 | C | con filettatura e punta conica | acciaio | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 116,18 € | | | 03099-60-3101611 | C | con filettatura e punta conica | acciaio | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 116,18 € | | | 03099-60-13041211 | C | con filettatura e punta conica | acciaio inox | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 117,51 € | | | 03099-60-13051211 | C | con filettatura e punta conica | acciaio inox | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 117,51 € | | | 03099-60-13061211 | C | con filettatura e punta conica | acciaio inox | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 117,51 € | | | 03099-60-13081611 | C | con filettatura e punta conica | acciaio inox | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 118,83 € | | | 03099-60-13101611 | C | con filettatura e punta conica | acciaio inox | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 118,83 € | |
|
Boccole di posizionamento in acciaio o acciaio inox con sensore di stato, forma D, lisce |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Materiale
corpo base | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03099-60-4030891 | D | liscio | acciaio | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 119,50 € | | | 03099-60-4040891 | D | liscio | acciaio | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 119,50 € | | | 03099-60-4050891 | D | liscio | acciaio | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 119,50 € | | | 03099-60-4061091 | D | liscio | acciaio | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 120,15 € | | | 03099-60-4081391 | D | liscio | acciaio | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 120,15 € | | | 03099-60-4101791 | D | liscio | acciaio | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 121,46 € | | | 03099-60-14030891 | D | liscio | acciaio inox | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 122,39 € | | | 03099-60-14040891 | D | liscio | acciaio inox | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 122,39 € | | | 03099-60-14050891 | D | liscio | acciaio inox | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 122,39 € | | | 03099-60-14061091 | D | liscio | acciaio inox | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 122,91 € | | | 03099-60-14081391 | D | liscio | acciaio inox | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 123,45 € | | | 03099-60-14101791 | D | liscio | acciaio inox | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 124,78 € | |
|
