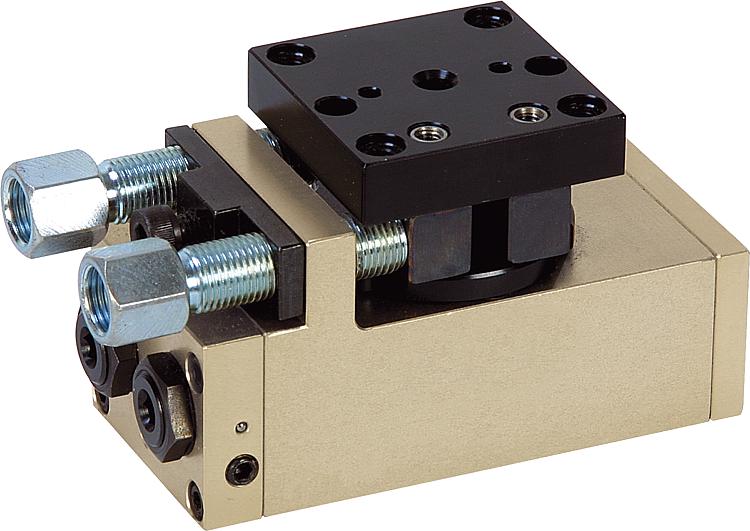

Module rotatif pneumatique
 20060

Module rotatif pneumatique

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Corps : aluminium haute résistance.
Système de butée : acier.Finition :Corps : anodisé.
Système de butée trempé et bruni.Nota :Le module rotatif pneumatique ne nécessitant aucun entretien est équipé d'un vérin à double effet. Commande par un distributeur pneumatique à 4/2 ou 5/2 voies. L‘actionnement s‘effectue par de l‘air comprimé à 4-8 bars constant, filtré (10 µm), sec, huilé ou non huilé. Raccord pneumatique M5.
Les modules de même taille peuvent être combinés les uns aux autres sans plaques d'adaptation grâce au système de centrage précis (Douilles de centrage 20240).

L'angle de rotation de 0° – 190° est réglable sans paliers.

Répétabilité ±0,01°.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 20060 Module rotatif pneumatique 306 kB
20060 Renseignements techniques pour modules rotatifs pneumatiques 97 kB

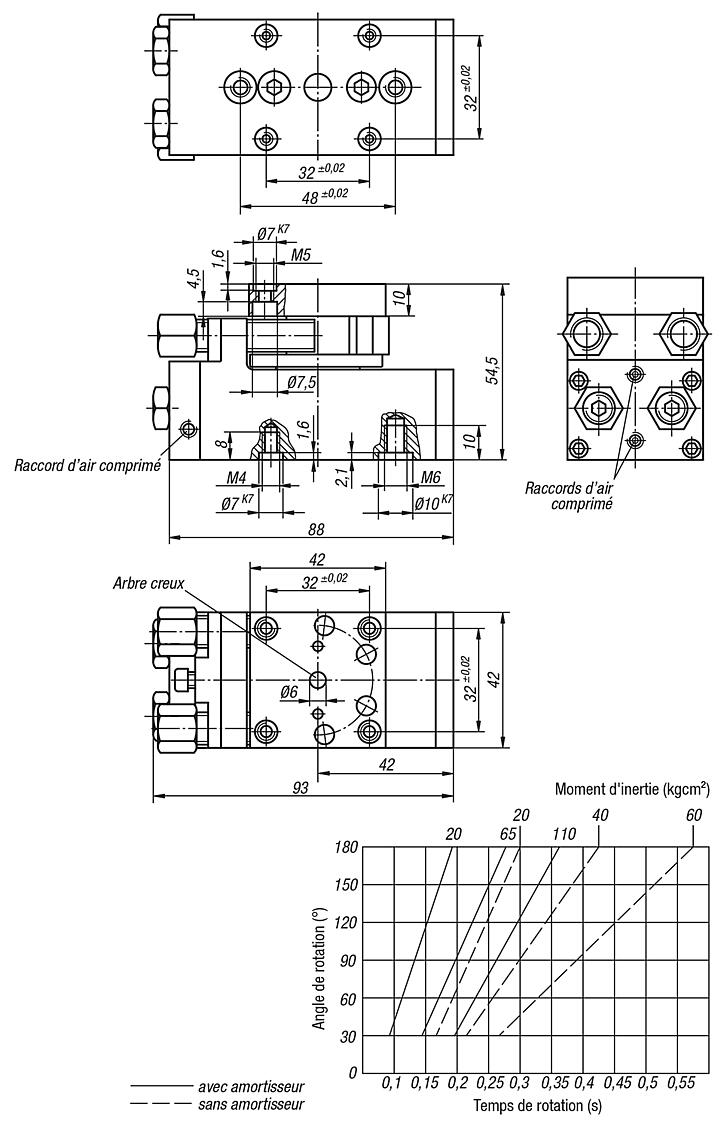

Dessins

Module rotatif pneumatique

Sélection/filtre d'articles
RéférenceTailleCouple d'entraînement
Nm		Angle
de rotation		Charge
axiale
N		Charge
radiale
N		Ø de
piston
Consommation d'air
par cycle
à 6 bars (ccm)		CAOAcc.PrixCommander
20060-02440,940° - 190°2803502 x 1419 1 055,48 €
Référence

TailleAmortisseur
assorti		Commutateur
de proximité
assorti		Connecteur
assorti		CAOAcc.PrixCommander
20060-024426300-121001083000-15-02080150-010X2000 1 055,48 €
