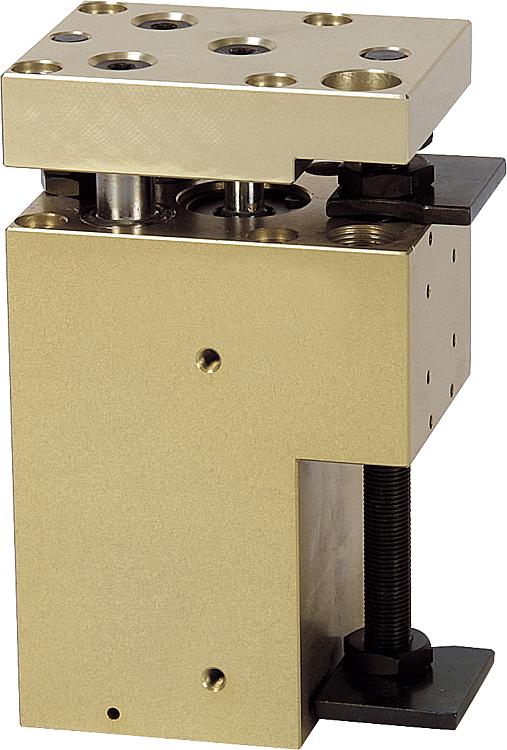

20054Unité de déplacement pneumatique à guidage cylindrique |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : aluminium haute résistance.
Système de butée : acier.Finition :Corps : anodisé.
Système de butée trempé et bruni.Nota :Unités de déplacement pneumatiques compactes ne nécessitant aucun entretien et équipées d'un guidage à billes étanche. Commande par un distributeur pneumatique à 4/2 ou 5/2 voies. L‘actionnement s‘effectue par de l‘air comprimé à 4-8 bars constant, filtré (10 µm), sec, huilé ou non huilé. Raccord pneumatique M5.
Les modules de même taille peuvent être combinés les uns aux autres sans plaques d'adaptation grâce au système de centrage précis (Douilles de centrage 20240).

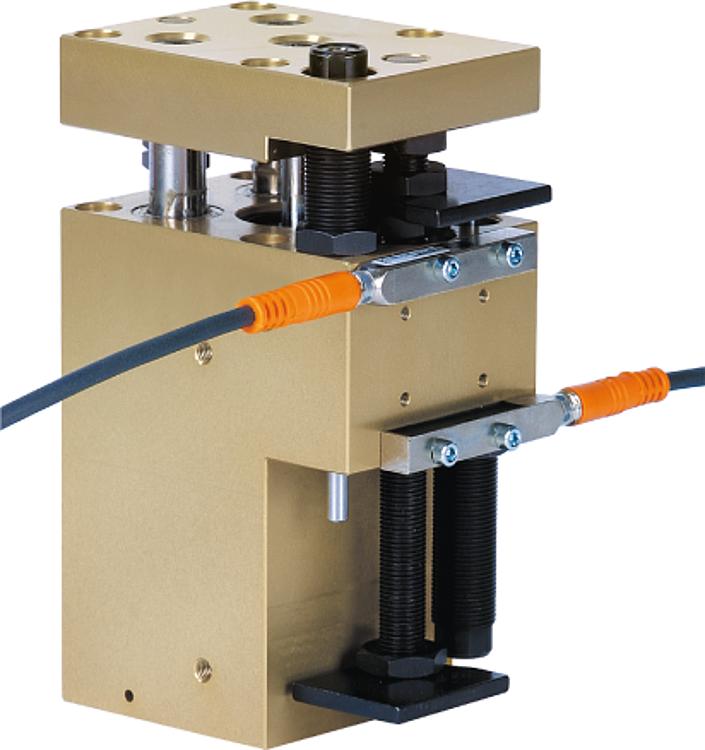

Répétabilité ±0,02 mm.Sur demande :Unités de déplacement à course réduite disponibles.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

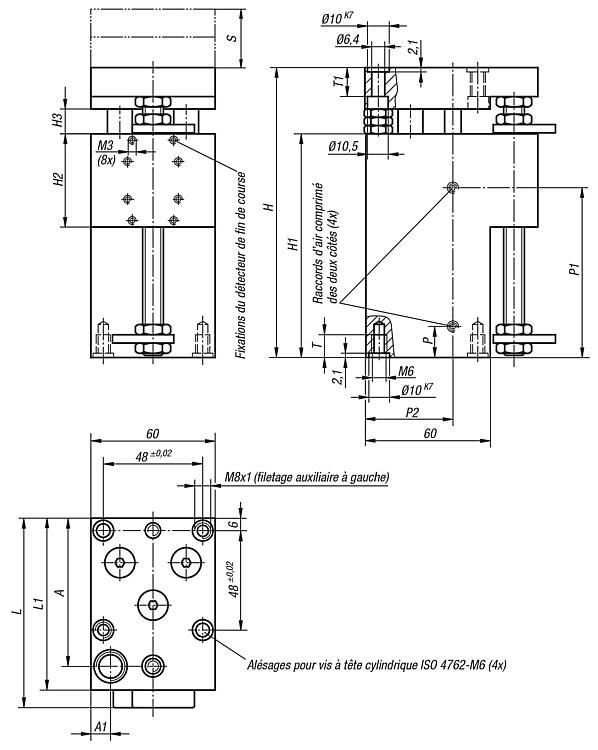

| Référence | Taille | A | A1 | H | H1 | H2 | H3 | L | L1 | P | P1 | P2 | T | T1 | Course
S | CAO | Acc. | Prix | Commander |
|---|
| 20054-6050 | 6 | 71,5 | 10 | 140 | 108 | 45 | 12 | 92 | 83 | 15 | 83 | 41,5 | 16 | 13 | 50 |  |  | 1 612,78 € | | | 20054-6075 | 6 | 71,5 | 10 | 165 | 133 | 45 | 12 | 92 | 83 | 15 | 108 | 41,5 | 16 | 13 | 75 | | | 1 767,33 € | | | 20054-6100 | 6 | 71,5 | 10 | 190 | 158 | 45 | 12 | 92 | 83 | 15 | 133 | 41,5 | 16 | 13 | 100 | | | 1 964,63 € | |
| Référence | Taille | Force de
piston à
6 bars (N) | Force
de rappel à 6 bars
(N) | Ø de
piston
| Consommation d'air
par cycle
à 6 bars (ccm) | Amortisseur
assorti | Commutateur
de proximité
assorti | Connecteur
assorti | CAO | Acc. | Prix | Commander |
|---|
| 20054-6050 | 6 | 220 | 200 | 25 | 33 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 1 612,78 € | | | 20054-6075 | 6 | 220 | 200 | 25 | 50 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 1 767,33 € | | | 20054-6100 | 6 | 220 | 200 | 25 | 66 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 1 964,63 € | |
Référence
| Taille | M1
Nm | M2
Nm | M3
Nm | S1 | S2 | S3 | CAO | Acc. | Prix | Commander |
|---|
| 20054-6050 | 6 | 28 | 28 | 30 | 46 + Sourse C/2 | 61 | 14 | | | 1 612,78 € | | | 20054-6075 | 6 | 28 | 28 | 30 | 46 + Sourse C/2 | 61 | 14 | | | 1 767,33 € | | | 20054-6100 | 6 | 28 | 28 | 30 | 46 + Sourse C/2 | 61 | 14 | | | 1 964,63 € | |
