Module rotatif pneumatique à arbre creux
 20064

Module rotatif pneumatique à arbre creux

 retour

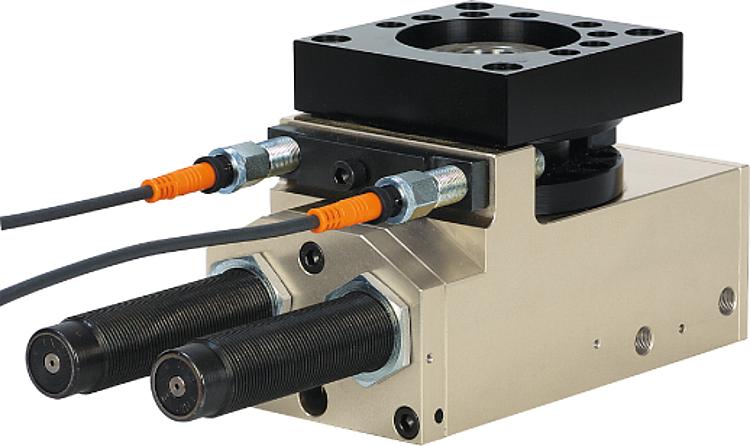

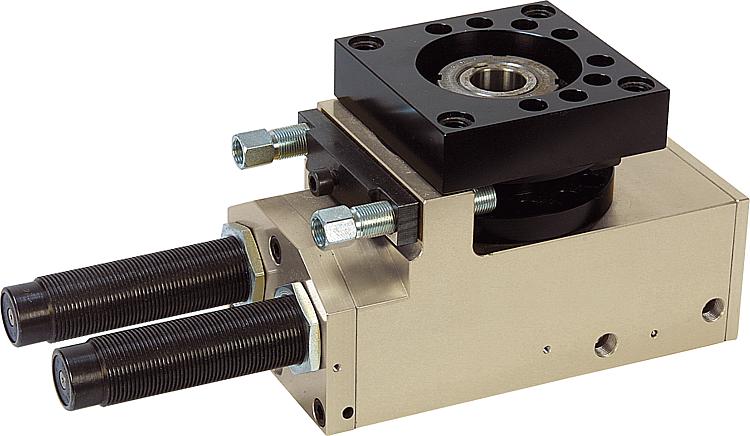

Description de l'article/illustrations du produit
DescriptionMatière :Corps : aluminium haute résistance.
Système de butée : acier.Finition :Corps : anodisé.
Système de butée trempé et bruni.Nota :Le module rotatif pneumatique ne nécessitant aucun entretien est équipé d'un vérin à double effet. Commande par un distributeur pneumatique à 4/2 ou 5/2 voies. L‘actionnement s‘effectue par de l‘air comprimé à 4-8 bars constant, filtré (10 µm), sec, huilé ou non huilé. Raccord pneumatique R1/8.
Les modules de même taille peuvent être combinés les uns aux autres sans plaques d'adaptation grâce au système de centrage précis (Douilles de centrage 20240).

L'angle de rotation de 0° – 190° est réglable sans paliers.

Répétabilité ±0,01°.

Les amortisseurs sont livrés avec les tables.Accessoires :Détecteur de proximité et connecteur voir tableau.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 20064 Module rotatif pneumatique à arbre creux 294 kB
20060 Renseignements techniques pour modules rotatifs pneumatiques 97 kB

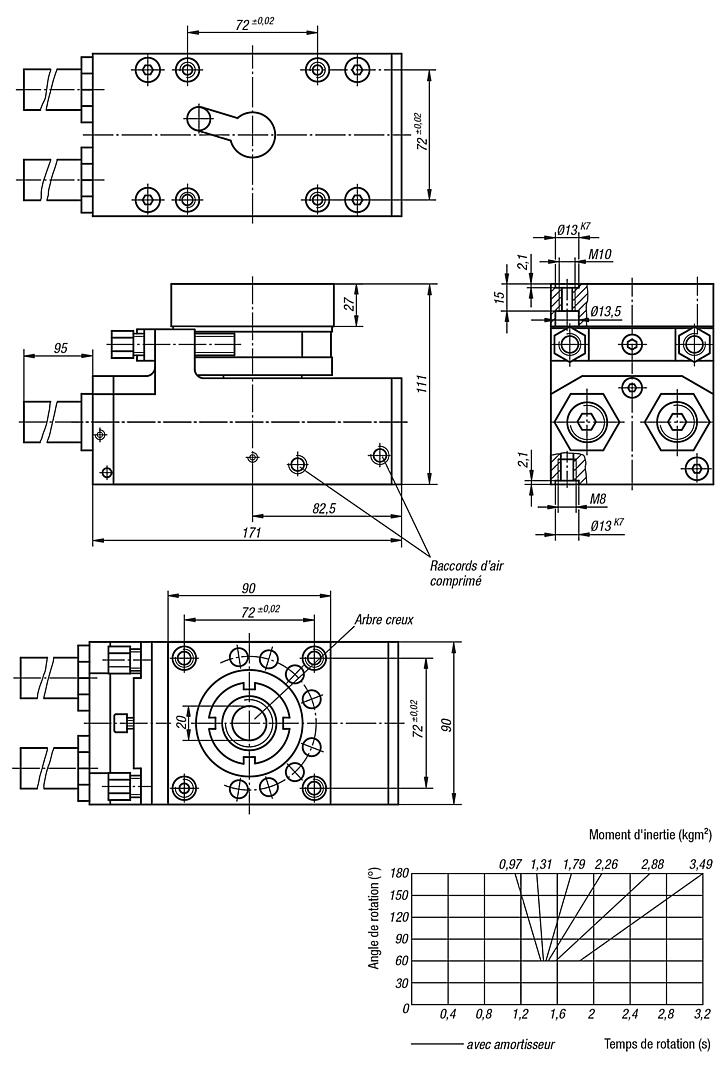

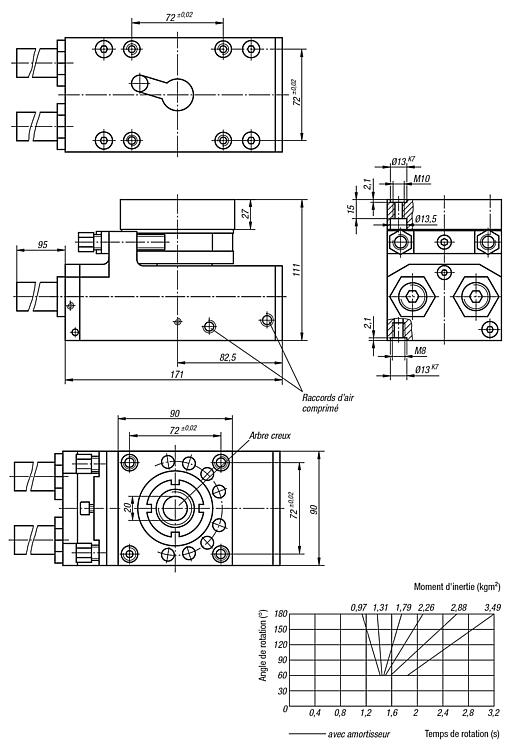

Dessins

Module rotatif pneumatique à arbre creux

Sélection/filtre d'articles
RéférenceTailleCouple d'entraînement
Nm		Moment de
basculement
maximal Nm		Angle
de rotation		Charge
axiale
N		Charge
radiale
N		Ø de
piston
Consommation d'air
par cycle
à 6 bars (ccm)		CAOAcc.PrixCommander
20064-0199121100° - 190°180024002 x 32161 2 924,75 €
Référence

TailleCommutateur
de proximité
assorti		Connecteur
assorti		CAOAcc.PrixCommander
20064-019983000-15-03080150-010X2000 2 924,75 €
