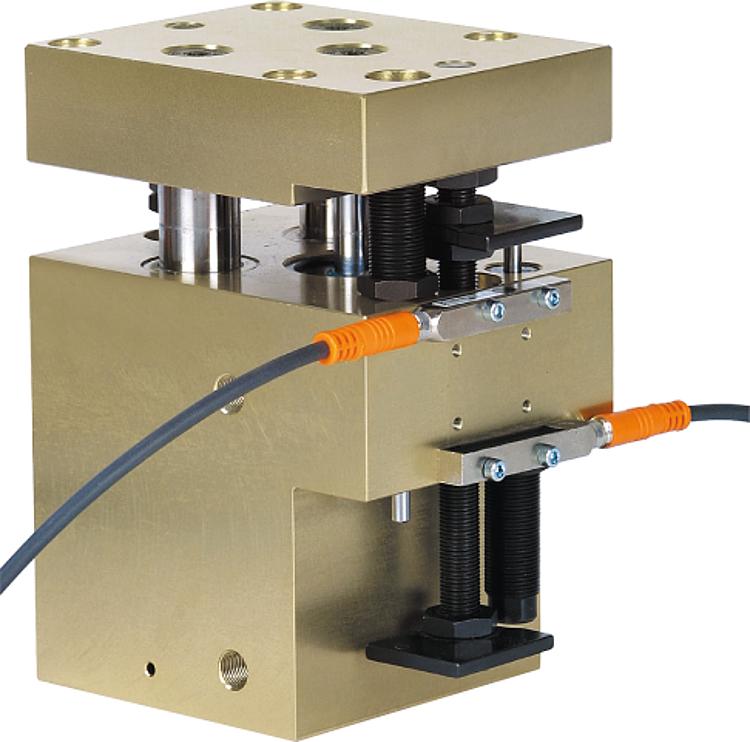

20056Unités de levage pneumatiques à guidage cylindrique, modèle large |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : aluminium haute résistance.
Système de butée : acier.Finition :Corps : anodisé.
Système de butée trempé et bruni.Nota :Unités de déplacement pneumatiques compactes ne nécessitant aucun entretien et équipées d'un guidage à billes étanche. Commande par un distributeur pneumatique à 4/2 ou 5/2 voies. L‘actionnement s‘effectue par de l‘air comprimé à 4-8 bars constant, filtré (10 µm), sec, huilé ou non huilé. Raccord pneumatique R1/8.
Les modules de même taille peuvent être combinés les uns aux autres sans plaques d'adaptation grâce au système de centrage précis (Douilles de centrage 20240).
Répétabilité ±0,02 mm.Sur demande :Unités de déplacement à course réduite disponibles.Accessoires :Amortisseur, détecteur de proximité et connecteur voir tableau.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
| Référence | Taille | A | A1 | H | H1 | H2 | H3 | L | L1 | P | P1 | P2 | Course
S | T | T1 | CAO | Acc. | Prix | Commander |
|---|
| 20056-9050 | 9 | 101,5 | 24,5 | 150 | 108 | 45 | 12 | 121 | 113 | 15,5 | 83 | 68 | 50 | 16 | 13 |  |  | 1 885,69 € | | | 20056-9075 | 9 | 101,5 | 24,5 | 175 | 133 | 45 | 12 | 121 | 113 | 15,5 | 108 | 68 | 75 | 16 | 13 | | | 1 986,02 € | | | 20056-9100 | 9 | 101,5 | 24,5 | 200 | 158 | 45 | 12 | 121 | 113 | 15,5 | 133 | 68 | 100 | 16 | 13 | | | 2 127,37 € | |
| Référence | Taille | Force de
piston à
6 bars (N) | Force
de rappel à 6 bars
(N) | Ø de
piston
| Consommation d'air
par cycle
à 6 bars (ccm) | Amortisseur
assorti | Commutateur
de proximité
assorti | Connecteur
assorti | CAO | Acc. | Prix | Commander |
|---|
| 20056-9050 | 9 | 360 | 325 | 32 | 56 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 1 885,69 € | | | 20056-9075 | 9 | 360 | 325 | 32 | 84 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 1 986,02 € | | | 20056-9100 | 9 | 360 | 325 | 32 | 112 | 26310-1410012 | 83000-05-010 | 80150-010X2000 | | | 2 127,37 € | |

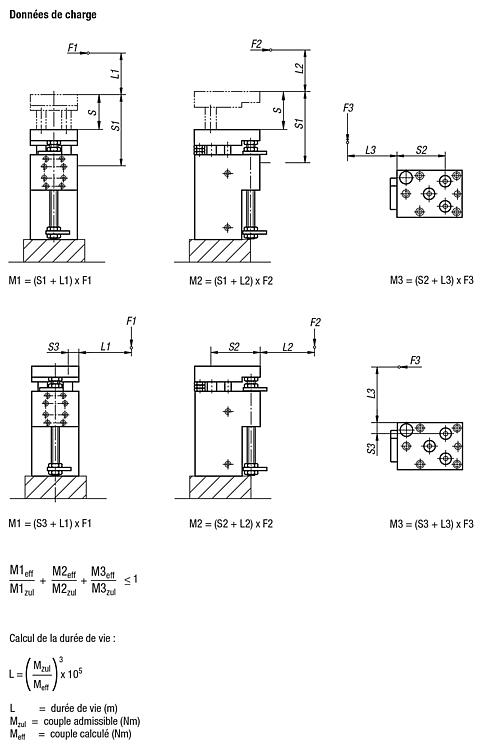

Référence
| Taille | M1
Nm | M2
Nm | M3
Nm | S1 | S2 | S3 | CAO | Acc. | Prix | Commander |
|---|
| 20056-9050 | 9 | 43 | 43 | 72 | 57 + Sourse C/2 | 73 | 20 | | | 1 885,69 € | | | 20056-9075 | 9 | 43 | 43 | 72 | 57 + Sourse C/2 | 73 | 20 | | | 1 986,02 € | | | 20056-9100 | 9 | 43 | 43 | 72 | 57 + Sourse C/2 | 73 | 20 | | | 2 127,37 € | |
