04233 inchLeva eccentrica regolabile in plastica con filettatura esterna,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Impugnatura e rondella di pressione in plastica PA 66 rinforzata con fibra di vetro.
Perno in acciaio inox 1.4305.
Vite prigioniera e rondella in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305. Versione:Leva colore nero o rosso traffico RAL 3020.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera e rondella blu passivato o acciaio inox non trattato.Nota:Le leve a camma regolabili vengono utilizzate quando la posizione della leva di serraggio rispetto all‘asse di serraggio consente solo una determinata posizione (circuito di interferenza). Con la filettatura a passo fine sulla vite prigioniera si imposta la posizione esatta della leva di serraggio con l‘aiuto di un cacciavite.

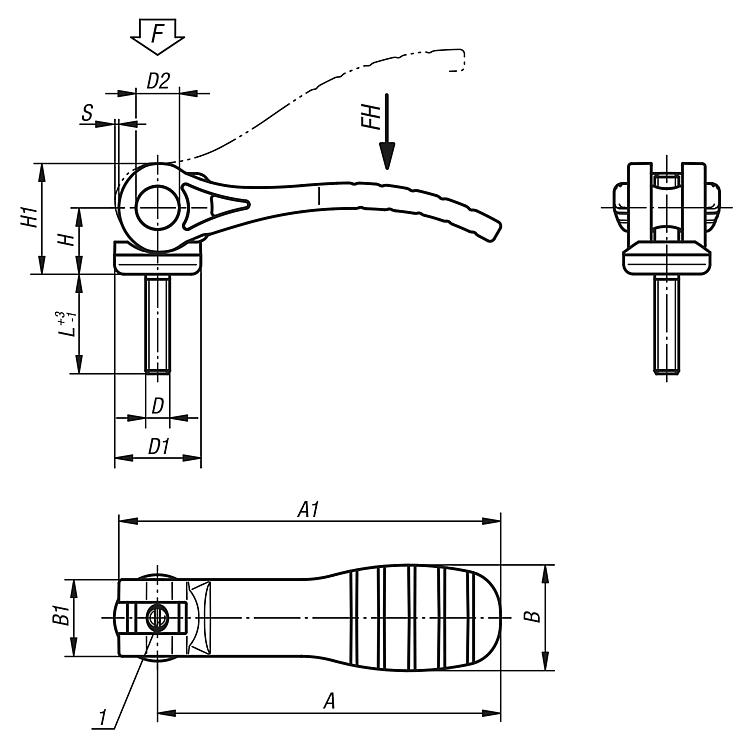

Le materie plastiche tendono a deformarsi sotto carico (retardation), ciò può comportare una minore forza di serraggio. Nota disegno:1) Vite per la regolazione fine della leva di serraggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | Colore
corpo base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Corsa
S | Forza di
bloccaggio
F (kN) | Forza
manuale
FH N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04233-15211A1X20 | acciaio | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 |  | | 9,38 € | | | 04233-15211A1X30 | acciaio | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-15211A1X40 | acciaio | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-15211A1X50 | acciaio | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-15211A2X20 | acciaio | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-15211A2X30 | acciaio | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-15211A2X40 | acciaio | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-15211A2X50 | acciaio | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-25211A3X25 | acciaio | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-25211A3X30 | acciaio | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-25211A3X40 | acciaio | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-25211A3X50 | acciaio | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-25211A4X25 | acciaio | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-25211A4X30 | acciaio | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-25211A4X40 | acciaio | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-25211A4X50 | acciaio | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-15311A1X20 | acciaio inox | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-15311A1X30 | acciaio inox | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-15311A1X40 | acciaio inox | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-15311A1X50 | acciaio inox | nero | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-15311A2X20 | acciaio inox | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-15311A2X30 | acciaio inox | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-15311A2X40 | acciaio inox | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-15311A2X50 | acciaio inox | nero | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-25311A3X25 | acciaio inox | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-25311A3X30 | acciaio inox | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-25311A3X40 | acciaio inox | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-25311A3X50 | acciaio inox | nero | 5/16-18 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-25311A4X25 | acciaio inox | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-25311A4X30 | acciaio inox | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-25311A4X40 | acciaio inox | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-25311A4X50 | acciaio inox | nero | 3/8-16 | 27,1 | 11 | 33 | 24,2 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-152184A1X20 | acciaio | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-152184A1X30 | acciaio | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-152184A1X40 | acciaio | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-152184A1X50 | acciaio | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-152184A2X20 | acciaio | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-152184A2X30 | acciaio | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 9,38 € | | | 04233-152184A2X40 | acciaio | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-152184A2X50 | acciaio | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 10,04 € | | | 04233-252184A3X25 | acciaio | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-252184A3X30 | acciaio | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-252184A3X40 | acciaio | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-252184A3X50 | acciaio | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-252184A4X25 | acciaio | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-252184A4X30 | acciaio | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 11,01 € | | | 04233-252184A4X40 | acciaio | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-252184A4X50 | acciaio | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 11,47 € | | | 04233-153184A1X20 | acciaio inox | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-153184A1X30 | acciaio inox | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-153184A1X40 | acciaio inox | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-153184A1X50 | acciaio inox | rosso traffico RAL 3020 | 10-32 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-153184A2X20 | acciaio inox | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 20 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-153184A2X30 | acciaio inox | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 30 | 1,15 | 2,5 | 125 | | | 14,08 € | | | 04233-153184A2X40 | acciaio inox | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 40 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-153184A2X50 | acciaio inox | rosso traffico RAL 3020 | 1/4-20 | 18,1 | 9 | 22 | 16 | 14 | 23,4 | 71,5 | 79,6 | 50 | 1,15 | 2,5 | 125 | | | 15,08 € | | | 04233-253184A3X25 | acciaio inox | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-253184A3X30 | acciaio inox | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-253184A3X40 | acciaio inox | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-253184A3X50 | acciaio inox | rosso traffico RAL 3020 | 5/16-18 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-253184A4X25 | acciaio inox | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 25 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-253184A4X30 | acciaio inox | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 30 | 1,5 | 5 | 170 | | | 16,50 € | | | 04233-253184A4X40 | acciaio inox | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 40 | 1,5 | 5 | 170 | | | 17,64 € | | | 04233-253184A4X50 | acciaio inox | rosso traffico RAL 3020 | 3/8-16 | 27,1 | 11 | 33 | 24 | 16,2 | 27,7 | 100 | 110 | 50 | 1,5 | 5 | 170 | | | 17,64 € | |
