04232 inchLeve eccentriche in acciaio inox con filettatura interna ed... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Leva in acciaio inox 1.4308.
Rondella di pressione in acciaio inox 1.4034 temprato.
Perno, vite prigioniera in acciaio inox 1.4305. Versione:Leva elettrolucidata o sabbiata.
Rondella di pressione, perno e vite prigioniera non trattati.Nota:Alla consegna la superficie di serraggio della rondella di pressione è leggermente lubrificata.
Il grasso lubrificante è conforme alle norme FDA e quindi adatto all' industria alimentare e farmaceutica.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

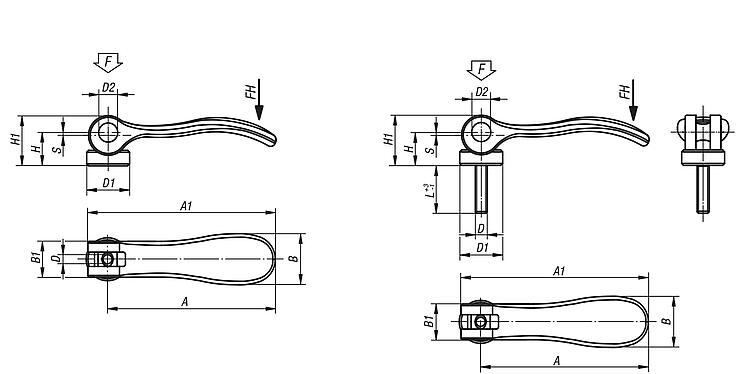

Disegni (sintesi completa) |

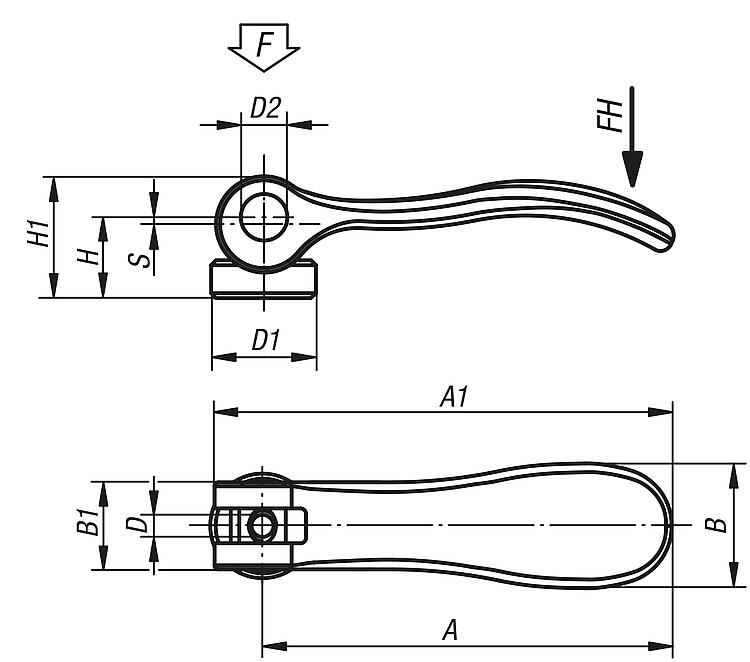

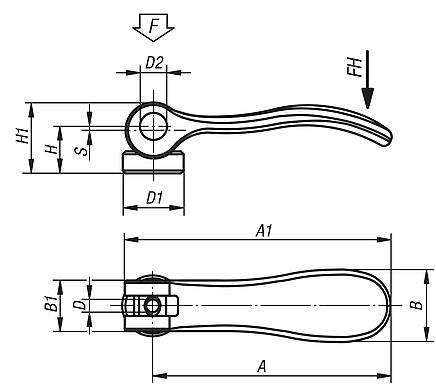

Maniglia a leva eccentrica in acciaio inox con filettatura interna, rondella di pressione in acciaio inox - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Superficie
corpo base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Corsa
S | Forza di
bloccaggio
F (kN) | Forza
manuale
FH N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04232-75410AD | lucidatura elettrolitica | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 1 | 0,5 | 50 |  | | 18,93 € | | | 04232-85410AD | lucidatura elettrolitica | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 1 | 0,6 | 45 | | | 18,93 € | | | 04232-95410AD | lucidatura elettrolitica | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 18,93 € | | | 04232-75410AE | lucidatura elettrolitica | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 1 | 0,5 | 50 | | | 18,93 € | | | 04232-85410AE | lucidatura elettrolitica | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 1 | 0,6 | 45 | | | 18,93 € | | | 04232-95410AE | lucidatura elettrolitica | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 18,93 € | | | 04232-05410AE | lucidatura elettrolitica | 8-32 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 20,13 € | | | 04232-05410A0 | lucidatura elettrolitica | 10-24 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 20,13 € | | | 04232-05410A1 | lucidatura elettrolitica | 10-32 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 20,13 € | | | 04232-15410A1 | lucidatura elettrolitica | 10-32 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 23,71 € | | | 04232-15410A2 | lucidatura elettrolitica | 1/4-20 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 23,71 € | | | 04232-25410A3 | lucidatura elettrolitica | 5/16-18 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 1,5 | 8 | 350 | | | 32,87 € | | | 04232-75413AD | sabbiata | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 1 | 0,5 | 50 | | | 17,05 € | | | 04232-85413AD | sabbiata | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 1 | 0,6 | 45 | | | 17,05 € | | | 04232-95413AD | sabbiata | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 17,05 € | | | 04232-75413AE | sabbiata | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 1 | 0,5 | 50 | | | 17,05 € | | | 04232-85413AE | sabbiata | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 1 | 0,6 | 45 | | | 17,05 € | | | 04232-95413AE | sabbiata | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 36,2 | 41,7 | 1 | 1,5 | 90 | | | 17,05 € | | | 04232-05413AE | sabbiata | 8-32 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 18,14 € | | | 04232-05413A0 | sabbiata | 10-24 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 18,14 € | | | 04232-05413A1 | sabbiata | 10-32 | 15,4 | 8 | 18 | 13 | 11,4 | 17,2 | 52,3 | 59,1 | 1 | 2,5 | 100 | | | 18,14 € | | | 04232-15413A1 | sabbiata | 10-32 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 21,36 € | | | 04232-15413A2 | sabbiata | 1/4-20 | 18 | 9 | 21,5 | 15 | 14,7 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 | | | 21,36 € | | | 04232-25413A3 | sabbiata | 5/16-18 | 27 | 11 | 33,3 | 24 | 18,3 | 28,8 | 96 | 108 | 1,5 | 8 | 350 | | | 29,60 € | |
|

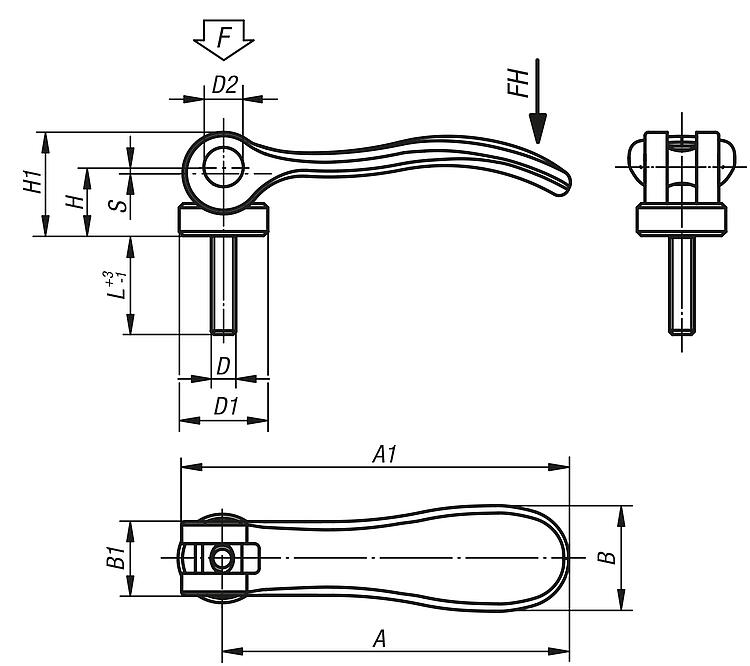

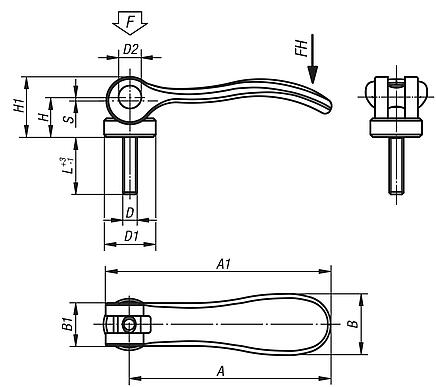

Leve eccentriche in acciaio inox con filettatura esterna, rondella di pressione e vite prigioniera in acciaio inox - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Superficie
corpo base | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Corsa
S | Forza di
bloccaggio
F (kN) | Forza
manuale
FH N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04232-75410ADX10 | lucidatura elettrolitica | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 10 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-75410ADX15 | lucidatura elettrolitica | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 15 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-75410ADX30 | lucidatura elettrolitica | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 30 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-85410ADX10 | lucidatura elettrolitica | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 10 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-85410ADX15 | lucidatura elettrolitica | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 15 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-85410ADX30 | lucidatura elettrolitica | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 30 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-75410AEX10 | lucidatura elettrolitica | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 10 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-75410AEX15 | lucidatura elettrolitica | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 15 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-75410AEX30 | lucidatura elettrolitica | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 30 | 1 | 0,5 | 50 | | | 19,58 € | | | 04232-85410AEX10 | lucidatura elettrolitica | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 10 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-85410AEX15 | lucidatura elettrolitica | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 15 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-85410AEX30 | lucidatura elettrolitica | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 30 | 1 | 0,6 | 45 | | | 19,58 € | | | 04232-75413ADX10 | sabbiata | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 10 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-75413ADX15 | sabbiata | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 15 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-75413ADX30 | sabbiata | 6-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 30 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-85413ADX10 | sabbiata | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 10 | 1 | 0,6 | 45 | | | 17,61 € | | | 04232-85413ADX15 | sabbiata | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 15 | 1 | 0,6 | 45 | | | 17,61 € | | | 04232-85413ADX30 | sabbiata | 6-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 30 | 1 | 0,6 | 45 | | | 17,61 € | | | 04232-75413AEX10 | sabbiata | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 10 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-75413AEX15 | sabbiata | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 15 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-75413AEX30 | sabbiata | 8-32 | 12 | 6 | 13,8 | 11,5 | 9 | 13,5 | 22 | 27,5 | 30 | 1 | 0,5 | 50 | | | 17,61 € | | | 04232-85413AEX10 | sabbiata | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 10 | 1 | 0,6 | 45 | | | 17,61 € | | | 04232-85413AEX15 | sabbiata | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 15 | 1 | 0,6 | 45 | | | 17,61 € | | | 04232-85413AEX30 | sabbiata | 8-32 | 12 | 6 | 14,4 | 11,5 | 9 | 13,5 | 28 | 33,5 | 30 | 1 | 0,6 | 45 | | | 17,61 € | |
|
