        Leva eccentrica in acciaio con filettatura interna ed esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Impugnatura in acciaio 1.0401.
Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro.
Perno in acciaio inox 1.4305.
Vite prigioniera e rondella in acciaio, classe di resistenza 5.8.

Versione:Maniglia a leva, vite prigioniera e rondella passivate blu.
Rondella di pressione colore nero.
Perno non trattato.Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04232 inch Leva eccentrica in acciaio con filettatura interna ed esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio - inch

160 kB

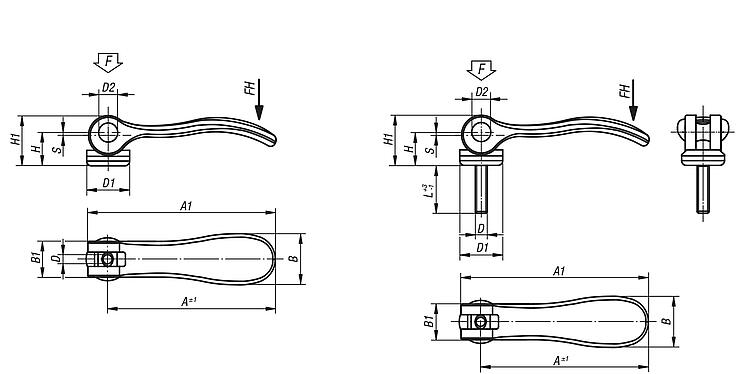

Disegni (sintesi completa)

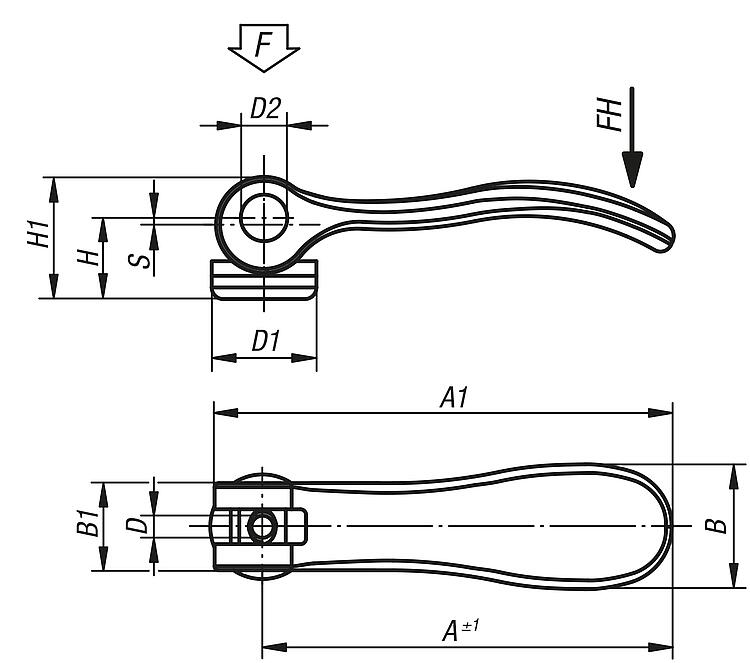

Leva eccentrica in acciaio con filettatura interna, rondella di pressione in plastica-metallo - inch

Maggiori informazioni

Disegni

Leva eccentrica in acciaio con filettatura interna, rondella di pressione in plastica-metallo - inch

Selezione/filtro articoli

N. ordine	D	D1	D2	B	B1	H	H1	A	A1	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
04232-15022A1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11,81 €
04232-15022A2	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11,81 €
04232-25022A3	5/16-18	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	20,71 €

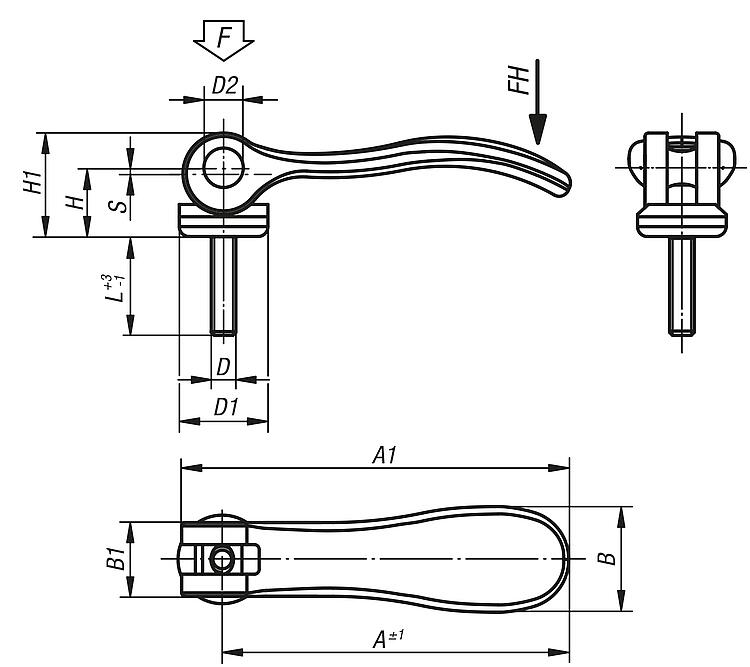

Leva eccentrica in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio - inch

Maggiori informazioni

Disegni

Leva eccentrica in acciaio con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio - inch

Selezione/filtro articoli

N. ordine	Dimensioni	D	D1	D2	B	B1	H	H1	A	A1	L	Forza di bloccaggio F (kN)	Forza manuale FH N	Corsa S	Prezzo
04232-15022A1X20	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	14,12 €
04232-15022A1X30	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	14,12 €
04232-15022A1X40	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	14,47 €
04232-15022A1X50	1	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	14,47 €
04232-15022A2X20	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	14,12 €
04232-15022A2X30	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	14,12 €
04232-15022A2X40	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	14,47 €
04232-15022A2X50	1	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	14,47 €
04232-25022A3X25	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	25	8	350	1,5	23,17 €
04232-25022A3X30	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	30	8	350	1,5	23,17 €
04232-25022A3X40	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	40	8	350	1,5	24,81 €
04232-25022A3X50	2	5/16-18	27,1	11	33,3	24	18	28,5	96	108	50	8	350	1,5	24,81 €
04232-25022A4X25	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	25	8	350	1,5	23,17 €
04232-25022A4X30	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	30	8	350	1,5	23,17 €
04232-25022A4X40	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	40	8	350	1,5	24,81 €
04232-25022A4X50	2	3/8-16	27,1	11	33,3	24	18	28,5	96	108	50	8	350	1,5	24,81 €
