        Leva eccentrica regolabile in acciaio inox con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio inox - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Leva in acciaio inox 1.4308.
Rondella di pressione in plastica PA 66 GF 35-X, rinforzata con fibra di vetro.
Perno, rondella e vite prigioniera in acciaio inox 1.4305.

Versione:Leva di serraggio lucidata elettroliticamente o sabbiata.
Rondella di pressione nera.
Perno, rondella e vite prigioniera non trattati.Nota:Le leve a camma regolabili vengono utilizzate quando la posizione della leva di serraggio rispetto all'asse di serraggio consente solo una determinata posizione (circuito di interferenza). Con la filettatura a passo fine sulla vite prigioniera si imposta la posizione esatta della leva di serraggio con l'aiuto di un cacciavite.
Le materie plastiche tendono a deformarsi sotto carico (retardation).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04233_AG inch Leve a camma regolabili in acciaio inox con filettatura esterna, inch

195 kB

Scheda tecnica 04233 inch Leva eccentrica regolabile in acciaio inox con filettatura esterna, rondella di pressione in plastica-metallo e vite prigioniera in acciaio inox - inch

196 kB

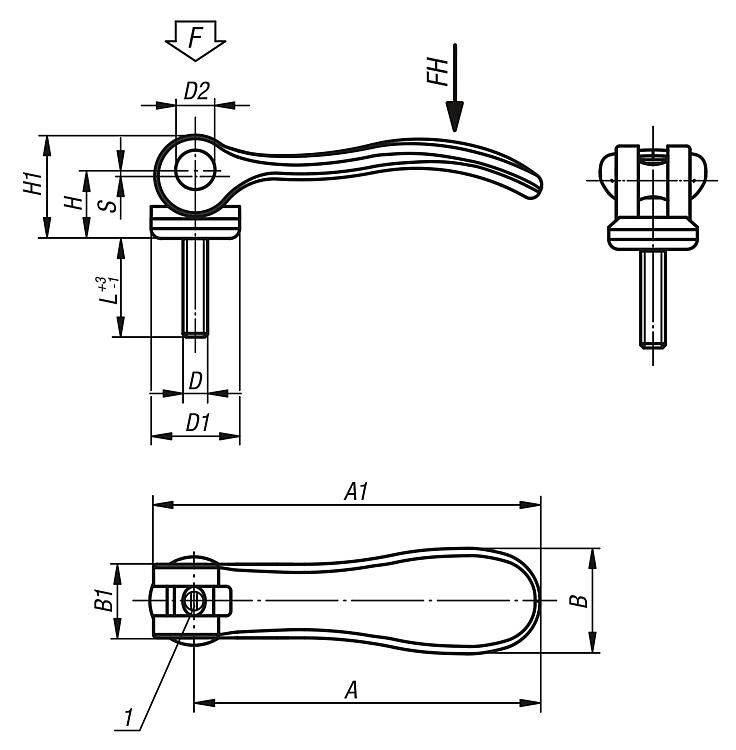

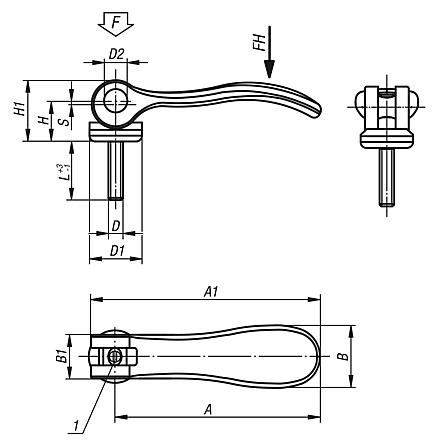

Disegni

Selezione/filtro articoli

N. ordine	Superficie corpo base	D	D1	D2	B	B1	H	H1	A	A1	L	Corsa S	Forza di bloccaggio F (kN)	Forza manuale FH N	Prezzo
04233-95120ADX10	lucidatura elettrolitica	6-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	25,47 €
04233-95120ADX15	lucidatura elettrolitica	6-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	25,47 €
04233-95120ADX30	lucidatura elettrolitica	6-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	25,47 €
04233-95120AEX10	lucidatura elettrolitica	8-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	25,47 €
04233-95120AEX15	lucidatura elettrolitica	8-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	25,47 €
04233-95120AEX30	lucidatura elettrolitica	8-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	25,47 €
04233-05120AEX15	lucidatura elettrolitica	8-32	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	27,06 €
04233-05120AEX20	lucidatura elettrolitica	8-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	27,06 €
04233-05120AEX30	lucidatura elettrolitica	8-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	27,06 €
04233-05120A0X20	lucidatura elettrolitica	10-24	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	27,06 €
04233-05120A0X30	lucidatura elettrolitica	10-24	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	27,06 €
04233-05120A0X40	lucidatura elettrolitica	10-24	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	28,05 €
04233-05120A0X50	lucidatura elettrolitica	10-24	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	28,05 €
04233-05120A1X20	lucidatura elettrolitica	10-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	27,06 €
04233-05120A1X30	lucidatura elettrolitica	10-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	27,06 €
04233-05120A1X40	lucidatura elettrolitica	10-32	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	28,05 €
04233-05120A1X50	lucidatura elettrolitica	10-32	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	28,05 €
04233-15120A1X20	lucidatura elettrolitica	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	31,84 €
04233-15120A1X30	lucidatura elettrolitica	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	31,84 €
04233-15120A1X40	lucidatura elettrolitica	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	33,02 €
04233-15120A1X50	lucidatura elettrolitica	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	33,02 €
04233-15120A2X20	lucidatura elettrolitica	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	31,84 €
04233-15120A2X30	lucidatura elettrolitica	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	31,84 €
04233-15120A2X40	lucidatura elettrolitica	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	33,02 €
04233-15120A2X50	lucidatura elettrolitica	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	33,02 €
04233-25120A3X25	lucidatura elettrolitica	5/16-18	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	43,22 €
04233-25120A3X30	lucidatura elettrolitica	5/16-18	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	43,22 €
04233-25120A3X40	lucidatura elettrolitica	5/16-18	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	44,49 €
04233-25120A3X50	lucidatura elettrolitica	5/16-18	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	44,49 €
04233-25120A4X25	lucidatura elettrolitica	3/8-16	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	43,22 €
04233-25120A4X30	lucidatura elettrolitica	3/8-16	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	43,22 €
04233-25120A4X40	lucidatura elettrolitica	3/8-16	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	44,49 €
04233-25120A4X50	lucidatura elettrolitica	3/8-16	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	44,49 €
04233-95123ADX10	sabbiata	6-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	22,90 €
04233-95123ADX15	sabbiata	6-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	22,90 €
04233-95123ADX30	sabbiata	6-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	22,90 €
04233-95123AEX10	sabbiata	8-32	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	22,90 €
04233-95123AEX15	sabbiata	8-32	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	22,90 €
04233-95123AEX30	sabbiata	8-32	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	22,90 €
04233-05123AEX15	sabbiata	8-32	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	24,38 €
04233-05123AEX20	sabbiata	8-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	24,38 €
04233-05123AEX30	sabbiata	8-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	24,38 €
04233-05123A0X20	sabbiata	10-24	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	24,38 €
04233-05123A0X30	sabbiata	10-24	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	24,38 €
04233-05123A0X40	sabbiata	10-24	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	25,27 €
04233-05123A0X50	sabbiata	10-24	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	25,27 €
04233-05123A1X20	sabbiata	10-32	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	24,38 €
04233-05123A1X30	sabbiata	10-32	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	24,38 €
04233-05123A1X40	sabbiata	10-32	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	25,27 €
04233-05123A1X50	sabbiata	10-32	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	25,27 €
04233-15123A1X20	sabbiata	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	28,67 €
04233-15123A1X30	sabbiata	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	28,67 €
04233-15123A1X40	sabbiata	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	29,72 €
04233-15123A1X50	sabbiata	10-32	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	29,72 €
04233-15123A2X20	sabbiata	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	28,67 €
04233-15123A2X30	sabbiata	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	28,67 €
04233-15123A2X40	sabbiata	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	29,72 €
04233-15123A2X50	sabbiata	1/4-20	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	29,72 €
04233-25123A3X25	sabbiata	5/16-18	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	38,90 €
04233-25123A3X30	sabbiata	5/16-18	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	38,90 €
04233-25123A3X40	sabbiata	5/16-18	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	40,05 €
04233-25123A3X50	sabbiata	5/16-18	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	40,05 €
04233-25123A4X25	sabbiata	3/8-16	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	38,90 €
04233-25123A4X30	sabbiata	3/8-16	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	38,90 €
04233-25123A4X40	sabbiata	3/8-16	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	40,05 €
04233-25123A4X50	sabbiata	3/8-16	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	40,05 €
