Perni in acciaio o in acciaio inox per rulli di guida

Indietro

Prodotti
- Panoramica dei prodotti
  - Teconologia di trasporto e di movimentazione
    - Tecnica di trasporto e di movimentazione
      - Rulli di guida del cuscinetto
        Perni in acciaio o in acciaio inox per rulli di guida

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio brunito.
Acciaio inox non trattato.Nota:Per la forma C è possibile regolare l'altezza del rullo di guida. Una volta impostata l'altezza, è possibile stringere la vite (vedi immagine applicativa).

Per gli articoli 95102-3006110, 95102-3008130, 95102-3010160, 95102-3012160 e 95102-3015170, la tolleranza relativa alla dimensione D si discosta da quella standard.

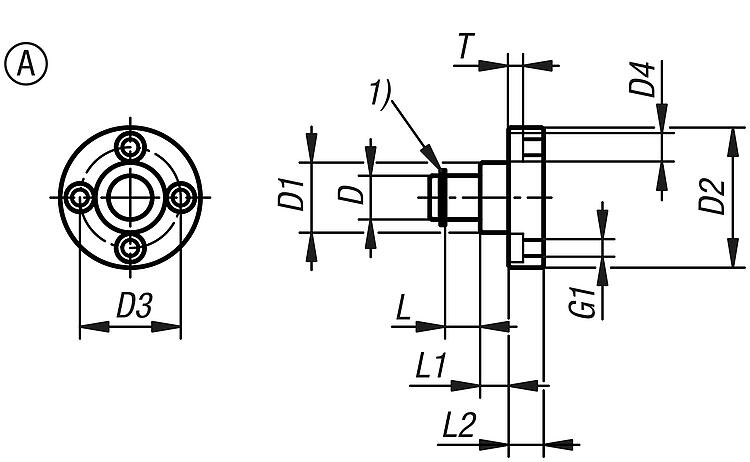

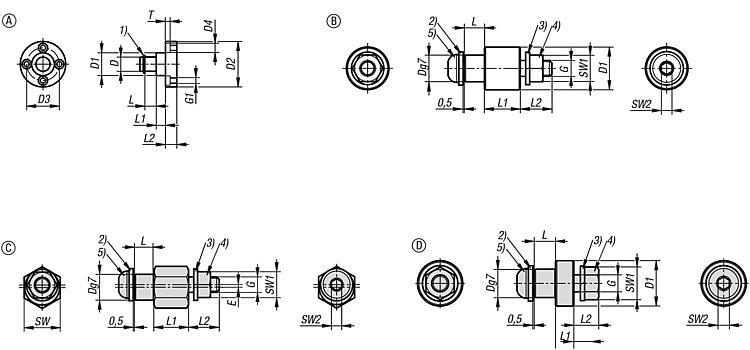

Forma A: con flangia.

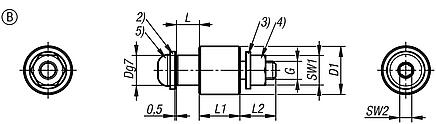

Forma B: versione rotonda.

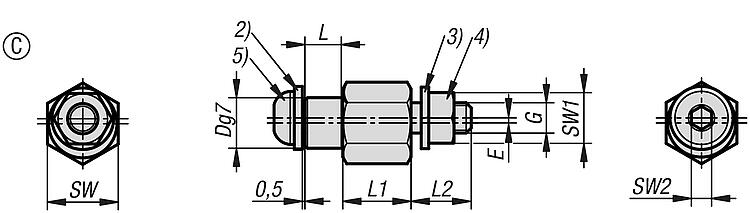

Forma C: versione eccentrica.

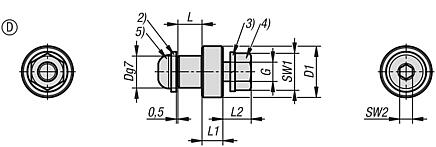

Forma D: versione corta.Accessori:95102-3006055 è compatibile con 95101.002008.
95102.3006110 è compatibile con 95101.102008 e 95101.102509.
95102.3008130 è compatibile con 95101.103011 e 95101.103511.
95102.3010160 è compatibile con 95101.104012.
95102.3012160 è compatibile con 95101.104514 e 95101.105014.
95102.3015170 è compatibile con 95101.105515 e 95101.106015.

Altri perni:
Rulli di guida 95101.
Rulli di guida 95101-05, 95101-10, 95101-15, 95101-20 e 95101-25.Nota disegno:

1) Anello di sicurezza
2) Rondella
3) Rondella elastica
4) Dado esagonale
5) Vite a testa bombata ribassata ed esagono incassato

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 95102 Perni in acciaio o in acciaio inox per rulli di guida

220 kB

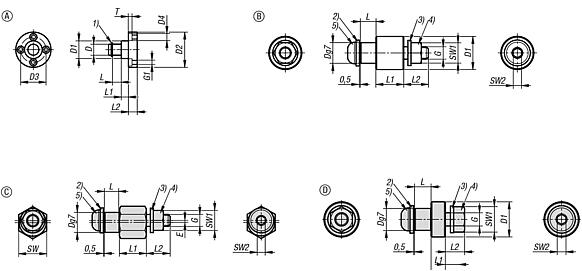

Disegni (sintesi completa)

Perno in acciaio o acciaio inox per rulli di guida - Forma A

Maggiori informazioni

Disegni

Perno in acciaio o acciaio inox per rulli di guida - Forma A

Selezione/filtro articoli

N. ordine	D	D1	D2	D3	D4	Forma	G1	L	L1	L2	Materiale corpo base	T	Prezzo
95102-0008070	8	12	28	19	6,5	A	M4	7	5,5	8	acciaio	3,3	18,29 €
95102-0010080	10	16	32	23	6,5	A	M4	8	6,5	8	acciaio	3,3	19,33 €
95102-0012100	12	19	40	28	8	A	M5	10	7,5	10	acciaio	4,4	20,36 €

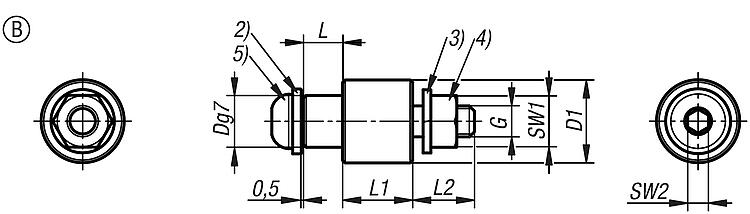

Perno in acciaio o acciaio inox per rulli di guida - Forma B

Maggiori informazioni

Disegni

Perno in acciaio o acciaio inox per rulli di guida - Forma B

Selezione/filtro articoli

N. ordine	D	D1	Forma	G	L	L1	L2	Materiale corpo base	SW1	SW2	Prezzo
95102-1006060	6	10	B	M4	6	8,5	9,7	acciaio	7	2,5	8,41 €
95102-1008070	8	12	B	M5	7	12	10	acciaio	8	3	8,94 €
95102-1010080	10	16	B	M6	8	13,5	11,9	acciaio	10	4	9,45 €
95102-1012100	12	19	B	M8	10	15,5	12,9	acciaio	13	5	9,97 €
95102-1015110	15	22	B	M10	11	18,5	13,5	acciaio	17	6	11,11 €
95102-1108070	8	12	B	M5	7	12	10	acciaio inox	8	3	14,43 €
95102-1110080	10	16	B	M6	8	13,5	11,9	acciaio inox	10	4	16,63 €
95102-1112100	12	19	B	M8	10	15,5	12,9	acciaio inox	13	5	17,65 €

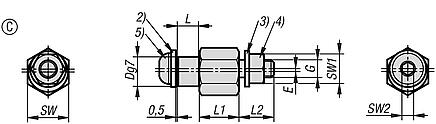

Perno in acciaio o acciaio inox per rulli di guida - Forma C

Maggiori informazioni

Disegni

Perno in acciaio o acciaio inox per rulli di guida - Forma C

Selezione/filtro articoli

N. ordine	D	E	Forma	G	L	L1	L2	Materiale corpo base	SW	SW1	SW2	Prezzo
95102-2006060	6	0,3	C	M4	6	8,5	9,7	acciaio	10	7	2,5	11,73 €
95102-2008070	8	0,8	C	M5	7	12	10	acciaio	14	8	3	12,25 €
95102-2010080	10	1	C	M6	8	13,5	11,9	acciaio	14	10	4	12,77 €
95102-2012100	12	1	C	M8	10	15,5	12,9	acciaio	17	13	5	13,29 €
95102-2015110	15	1,5	C	M10	11	18,5	13,5	acciaio	19	17	6	15,07 €
95102-2108070	8	0,8	C	M5	7	12	10	acciaio inox	14	8	3	27,00 €
95102-2110080	10	1	C	M6	8	13,5	11,9	acciaio inox	14	10	4	28,05 €
95102-2112100	12	1	C	M8	10	15,5	12,9	acciaio inox	17	13	5	30,13 €

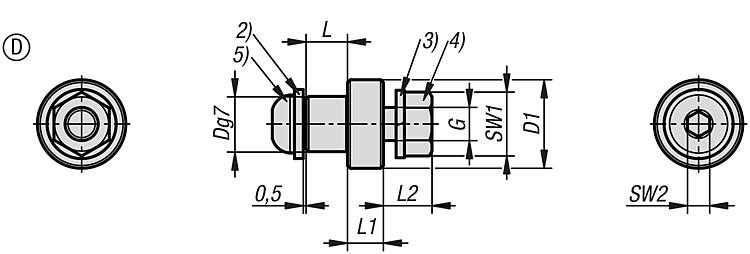

Perno in acciaio o acciaio inox per rulli di guida - Forma D

Maggiori informazioni

Disegni

Perno in acciaio o acciaio inox per rulli di guida - Forma D

Selezione/filtro articoli

N. ordine	D	D1	Forma	G	L	L1	L2	Materiale corpo base	SW1	SW2	Prezzo
95102-3006055	6	10	D	M4	5,5	4	5,7	acciaio	7	2,5	7,89 €
95102-3006060	6	10	D	M4	6	4	5,2	acciaio	7	2,5	7,89 €
95102-3006110	6	10	D	M4	11	4	9,2	acciaio	7	2,5	8,20 €
95102-3008070	8	12	D	M5	7	5,5	6,5	acciaio	8	3	8,41 €
95102-3008130	8	12	D	M5	13	5,5	10,5	acciaio	8	3	8,72 €
95102-3010080	10	16	D	M6	8	6,5	8,9	acciaio	10	4	8,72 €
95102-3010160	10	16	D	M6	16	6,5	10,9	acciaio	10	4	9,03 €
95102-3012100	12	19	D	M8	10	7,5	10,9	acciaio	13	5	9,36 €
95102-3012160	12	19	D	M8	16	7,5	14,9	acciaio	13	5	9,97 €
95102-3015110	15	22	D	M10	11	10	12	acciaio	17	6	9,97 €
95102-3015170	15	22	D	M10	17	10	16	acciaio	17	6	12,25 €
95102-3108070	8	12	D	M5	7	5,5	6,5	acciaio inox	8	3	13,29 €
95102-3110080	10	16	D	M6	8	6,5	8,9	acciaio inox	10	4	14,43 €
95102-3112100	12	19	D	M8	10	7,5	10,9	acciaio inox	13	5	15,58 €
