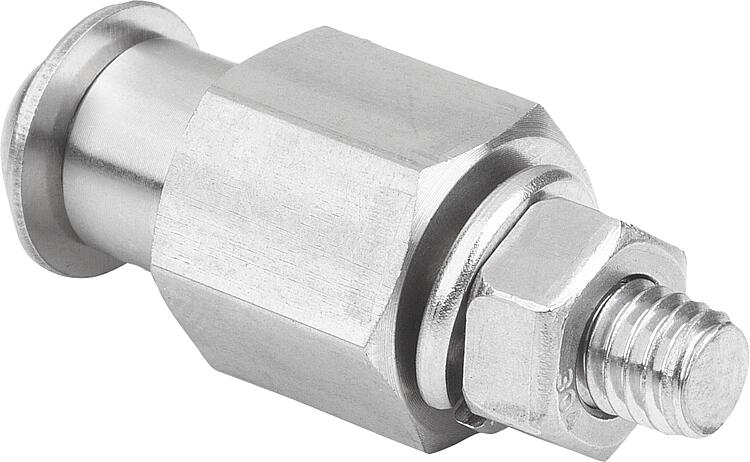

        Perno in acciaio o acciaio inox per rulli di guida - Forma C

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio brunito.
Acciaio inox non trattato.Nota:Per la forma C è possibile regolare l'altezza del rullo di guida. Una volta impostata l'altezza, è possibile stringere la vite (vedi immagine applicativa).

Per gli articoli 95102-3006110, 95102-3008130, 95102-3010160, 95102-3012160 e 95102-3015170, la tolleranza relativa alla dimensione D si discosta da quella standard.

Forma A: con flangia.
Forma B: versione rotonda.
Forma C: versione eccentrica.
Forma D: versione corta.Accessori:95102-3006055 è compatibile con 95101.002008.
95102.3006110 è compatibile con 95101.102008 e 95101.102509.
95102.3008130 è compatibile con 95101.103011 e 95101.103511.
95102.3010160 è compatibile con 95101.104012.
95102.3012160 è compatibile con 95101.104514 e 95101.105014.
95102.3015170 è compatibile con 95101.105515 e 95101.106015.

Altri perni:
Rulli di guida 95101.
Rulli di guida 95101-05, 95101-10, 95101-15, 95101-20 e 95101-25.Nota disegno:

1) Anello di sicurezza
2) Rondella
3) Rondella elastica
4) Dado esagonale
5) Vite a testa bombata ribassata ed esagono incassato

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 95102_C Perno in acciaio o acciaio inox per rulli di guida - Forma C

188 kB

Disegni

Selezione/filtro articoli

N. ordine	D	E	Forma	G	L	L1	L2	Materiale corpo base	SW	SW1	SW2	Prezzo
95102-2006060	6	0,3	C	M4	6	8,5	9,7	acciaio	10	7	2,5	11,73 €
95102-2008070	8	0,8	C	M5	7	12	10	acciaio	14	8	3	12,25 €
95102-2010080	10	1	C	M6	8	13,5	11,9	acciaio	14	10	4	12,77 €
95102-2012100	12	1	C	M8	10	15,5	12,9	acciaio	17	13	5	13,29 €
95102-2015110	15	1,5	C	M10	11	18,5	13,5	acciaio	19	17	6	15,07 €
95102-2108070	8	0,8	C	M5	7	12	10	acciaio inox	14	8	3	27,00 €
95102-2110080	10	1	C	M6	8	13,5	11,9	acciaio inox	14	10	4	28,05 €
95102-2112100	12	1	C	M8	10	15,5	12,9	acciaio inox	17	13	5	30,13 €
