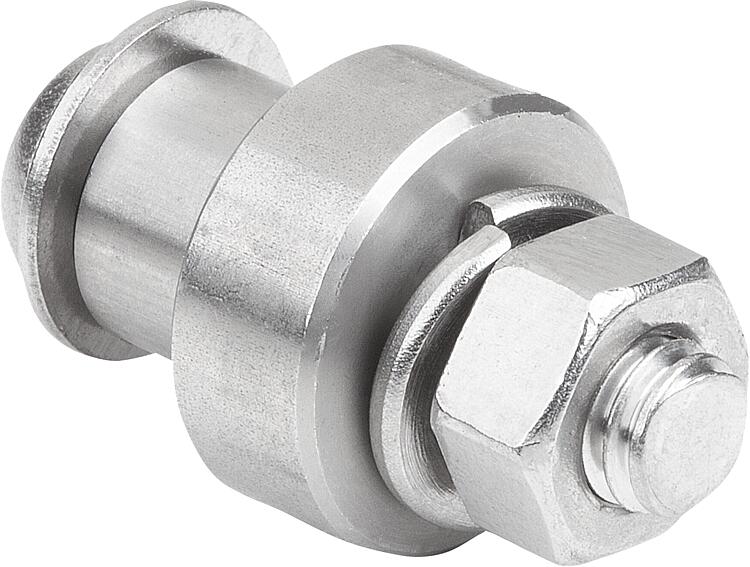

        Perno in acciaio o acciaio inox per rulli di guida - Forma D

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox.Versione:Acciaio brunito.
Acciaio inox non trattato.Nota:Per la forma C è possibile regolare l'altezza del rullo di guida. Una volta impostata l'altezza, è possibile stringere la vite (vedi immagine applicativa).

Per gli articoli 95102-3006110, 95102-3008130, 95102-3010160, 95102-3012160 e 95102-3015170, la tolleranza relativa alla dimensione D si discosta da quella standard.

Forma A: con flangia.
Forma B: versione rotonda.
Forma C: versione eccentrica.
Forma D: versione corta.Accessori:95102-3006055 è compatibile con 95101.002008.
95102.3006110 è compatibile con 95101.102008 e 95101.102509.
95102.3008130 è compatibile con 95101.103011 e 95101.103511.
95102.3010160 è compatibile con 95101.104012.
95102.3012160 è compatibile con 95101.104514 e 95101.105014.
95102.3015170 è compatibile con 95101.105515 e 95101.106015.

Altri perni:
Rulli di guida 95101.
Rulli di guida 95101-05, 95101-10, 95101-15, 95101-20 e 95101-25.Nota disegno:

1) Anello di sicurezza
2) Rondella
3) Rondella elastica
4) Dado esagonale
5) Vite a testa bombata ribassata ed esagono incassato

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 95102_D Perno in acciaio o acciaio inox per rulli di guida - Forma D

216 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	Forma	G	L	L1	L2	Materiale corpo base	SW1	SW2	Prezzo
95102-3006055	6	10	D	M4	5,5	4	5,7	acciaio	7	2,5	7,89 €
95102-3006060	6	10	D	M4	6	4	5,2	acciaio	7	2,5	7,89 €
95102-3006110	6	10	D	M4	11	4	9,2	acciaio	7	2,5	8,20 €
95102-3008070	8	12	D	M5	7	5,5	6,5	acciaio	8	3	8,41 €
95102-3008130	8	12	D	M5	13	5,5	10,5	acciaio	8	3	8,72 €
95102-3010080	10	16	D	M6	8	6,5	8,9	acciaio	10	4	8,72 €
95102-3010160	10	16	D	M6	16	6,5	10,9	acciaio	10	4	9,03 €
95102-3012100	12	19	D	M8	10	7,5	10,9	acciaio	13	5	9,36 €
95102-3012160	12	19	D	M8	16	7,5	14,9	acciaio	13	5	9,97 €
95102-3015110	15	22	D	M10	11	10	12	acciaio	17	6	9,97 €
95102-3015170	15	22	D	M10	17	10	16	acciaio	17	6	12,25 €
95102-3108070	8	12	D	M5	7	5,5	6,5	acciaio inox	8	3	13,29 €
95102-3110080	10	16	D	M6	8	6,5	8,9	acciaio inox	10	4	14,43 €
95102-3112100	12	19	D	M8	10	7,5	10,9	acciaio inox	13	5	15,58 €
