        Rulli di guida cilindrici in plastica senza perno

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Superficie di scorrimento in poliuretano (PUR).
Supporti in acciaio.Versione:Superficie di scorrimento marrone scuro.Nota:La superficie di scorrimento è fusa in modo stabile su un cuscinetto a sfere. La superficie di scorrimento è a doppio strato a partire da un diametro D = 40 mm.

Il vantaggio della superficie di scorrimento in PUR è la silenziosità.

I rulli di guida non sono adatti in presenza di alte temperature, elevata umidità dell'aria o esposizione all'acqua. I rulli di guida sono resistenti agli oli privi di solventi. Gli oli contenenti solventi possono causare rigonfiamenti o deterioramento della resistenza meccanica.

Il carico radiale è stato testato a un milione di rotazioni a 300min¯¹. Il carico può variare a seconda delle condizioni operative e ambientali.Accessori:Perni corrispondenti 95102.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 95101 Rulli di guida cilindrici in plastica senza perno

176 kB

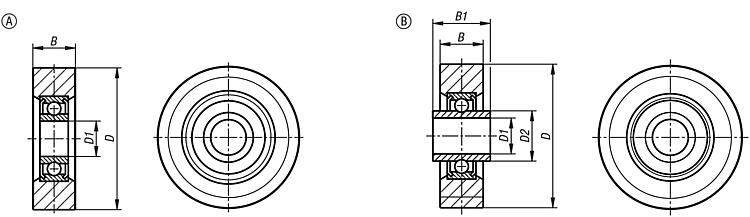

Disegni (sintesi completa)

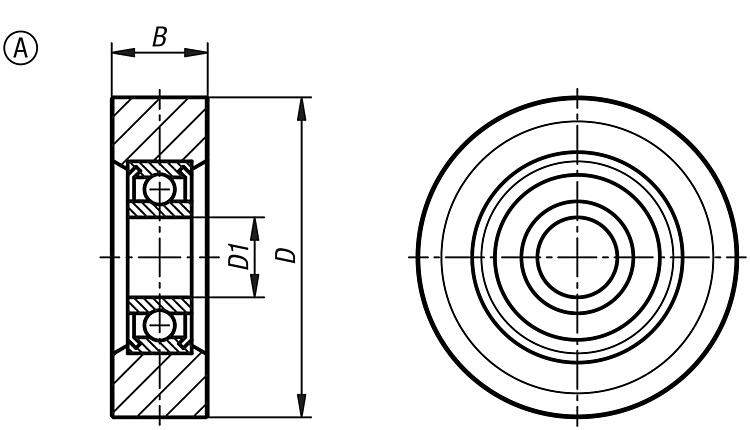

Rulli di guida cilindrici in plastica senza perno - forma A

Maggiori informazioni

Disegni

Rulli di guida cilindrici in plastica senza perno - forma A

Selezione/filtro articoli

N. ordine	B	D	D1	Forma	Tipo di stampo	Cuscinetto a sfere	Carico radiale N	Compatibile con	Prezzo
95101-002008	8	20	6	A	senza collare	696-2RS	63	95102-3006055	6,23 €
95101-002509	9	25	6	A	senza collare	626-2RS	93	95102-3006060	6,23 €
95101-003011	11	30	8	A	senza collare	608-2RS	167	95102-3008070	6,23 €
95101-003511	11	35	8	A	senza collare	608-2RS	225	95102-3008070	6,44 €
95101-004012	12	40	10	A	senza collare	6000-2RS	314	95102-3010080	8,94 €
95101-004514	14	45	12	A	senza collare	6201-2RS	402	95102-3012100	10,07 €
95101-005014	14	50	12	A	senza collare	6201-2RS	470	95102-3012100	11,22 €
95101-005515	15	55	15	A	senza collare	6202-2RS	510	95102-3015110	12,25 €
95101-006015	15	60	15	A	senza collare	6202-2RS	539	95102-3015110	13,93 €

Rulli di guida cilindrici in plastica senza perno - Forma B

Maggiori informazioni

Disegni

Rulli di guida cilindrici in plastica senza perno - Forma B

Selezione/filtro articoli

N. ordine	B	B1	D	D1	D2	Forma	Tipo di stampo	Cuscinetto a sfere	Carico radiale N	Compatibile con	Prezzo
95101-102008	8	11	20	6	8,6	B	con collare	696-2RS	63	95102-3006110	7,49 €
95101-102509	9	12	25	6	9,3	B	con collare	626-2RS	93	95102-3006110	7,49 €
95101-103011	11	15	30	8	12	B	con collare	608-2RS	167	95102-3008130	7,49 €
95101-103511	11	15	35	8	12	B	con collare	608-2RS	225	95102-3008130	8,00 €
95101-104012	12	16	40	10	14	B	con collare	6000-2RS	314	95102-3010160	10,80 €
95101-104514	14	18	45	12	18,3	B	con collare	6201-2RS	402	95102-3012160	12,98 €
95101-105014	14	18	50	12	18,3	B	con collare	6201-2RS	470	95102-3012160	14,12 €
95101-105515	15	19	55	15	21,6	B	con collare	6202-2RS	510	95102-3015170	15,89 €
95101-106015	15	19	60	15	21,6	B	con collare	6202-2RS	539	95102-3015170	17,25 €
