        UNILOCK 5 assi, viti a spallamento per il fissaggio del pezzo da lavorare, grandezza del sistema 80 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Superficie temprata e ossidata.

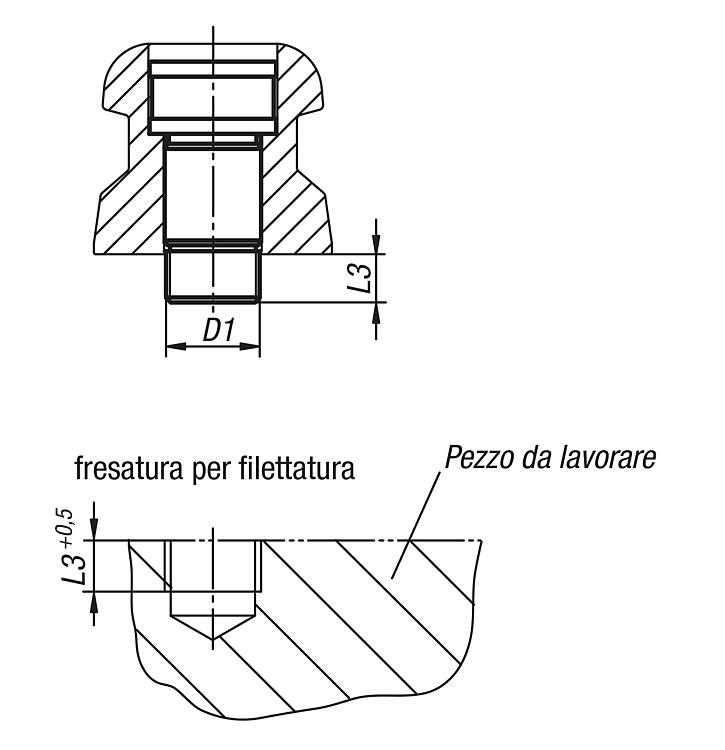

Accoppiamento preciso levigato.Nota:Le viti calibrate a 5 assi UNILOCK per il serraggio dei pezzi sono ideate per serrare e posizionare i pezzi. Coni bulloni di fissaggio per pezzi, le viti calibrate vengono avvitate direttamente sul pezzo e picchettate sui moduli base o strutturali. La filettatura di avvitamento serve a fissare e a posizionare il pezzo da lavorare.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 42213 UNILOCK 5 assi, viti a spallamento per il fissaggio del pezzo da lavorare, grandezza del sistema 80 mm

188 kB

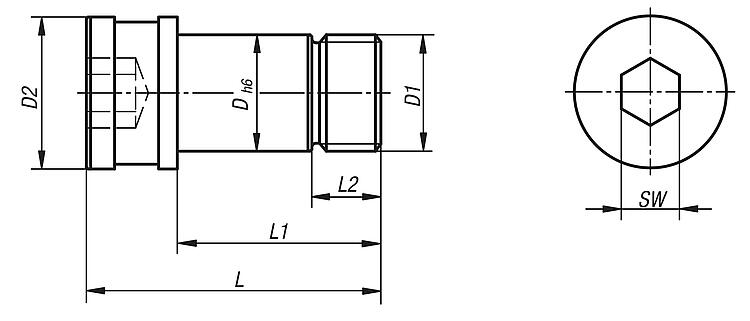

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	L	L1	L2	L3	L4	SW	Coppia di serraggio max. Nm	Prezzo
42213-16101040	16	M10x1,5	20,9	40,5	28	8,5	7	-	8	47	65,07 €
42213-16121049	16	M12x1,75	20,9	50	37,5	18	17,5	-	10	75	65,08 €
42213-16121040	16	M12x1,75	20,9	40,5	28	9,5	8	-	10	63	65,08 €
42213-16161055	16	M16x2	20,9	58,5	43,5	24	23,5	-	10	100	65,08 €
