        UNILOCK 5 assi, modulo base, serraggio doppio grandezza del sistema 80 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente alle tavole di macchine con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di serraggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Possono anche essere montati direttamente su sistemi di serraggio a punto zero standard utilizzando un bullone di fissaggio adattatore appropriato.
Il modulo base senza piede è particolarmente adatto per allestimenti poco ingombranti.

Con i bulloni di fissaggio UNILOCK e le viti M10, M12, M16 si possono ottenere le seguenti forze di serraggio:
- forza di serraggio (M10) 35.000 N
- forza di serraggio (M12) 50.000 N
- forza di serraggio (M16) 75.000N
Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9

I bulloni di fissaggio possono essere serrati solo in combinazione con un'unità di cambio montata nel modulo di serraggio.Su richiesta:Con spina antitorsioneNota disegno:

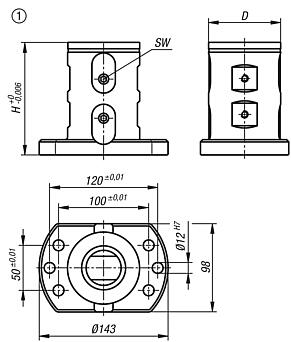

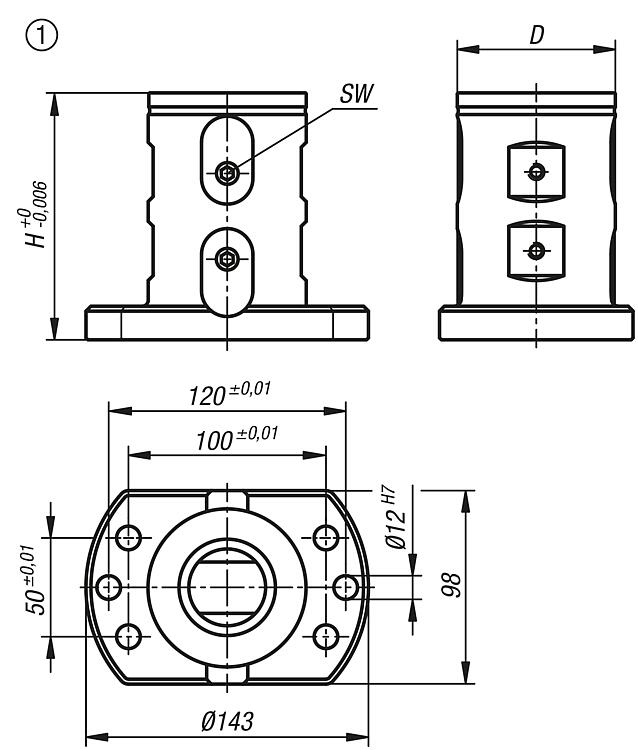

1) con piede

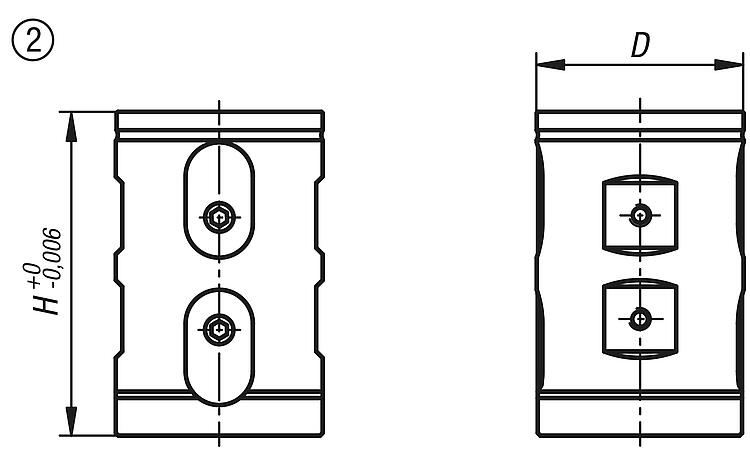

2) senza piede
