42200UNILOCK Modulo base 5 assi grandezza del sistema 80 mm |
Indietro |
|
|
DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente a tavole di macchine con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di serraggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Possono anche essere montati direttamente su sistemi di serraggio a punto zero standard utilizzando un bullone di fissaggio adattatore appropriato.
Con i bulloni di fissaggio UNILOCK e le viti M10, M12, M16 si possono ottenere le seguenti forze di serraggio:
- forza di serraggio (M10) 35.000 N
- forza di serraggio (M12) 50.000 N
- forza di serraggio (M16) 75.000N
Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9
I bulloni di fissaggio possono essere serrati solo in combinazione con un'unità di cambio montata nel modulo di serraggio.Su richiesta:Con spina antitorsione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

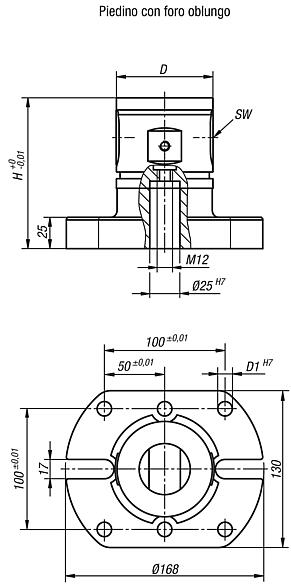

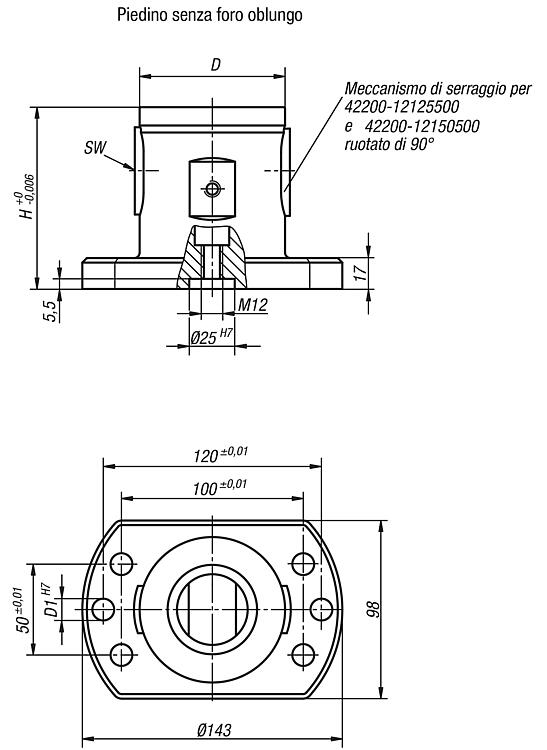

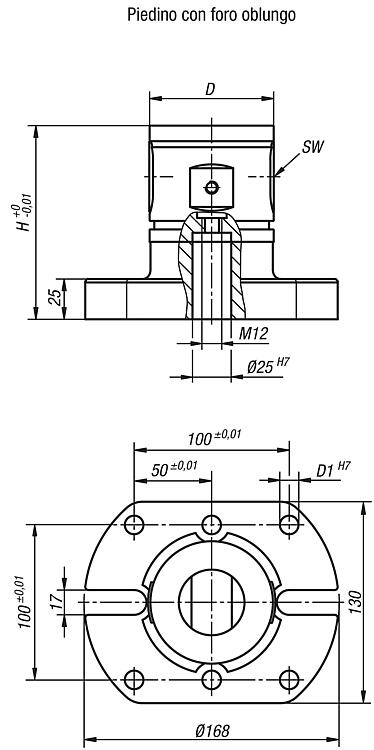

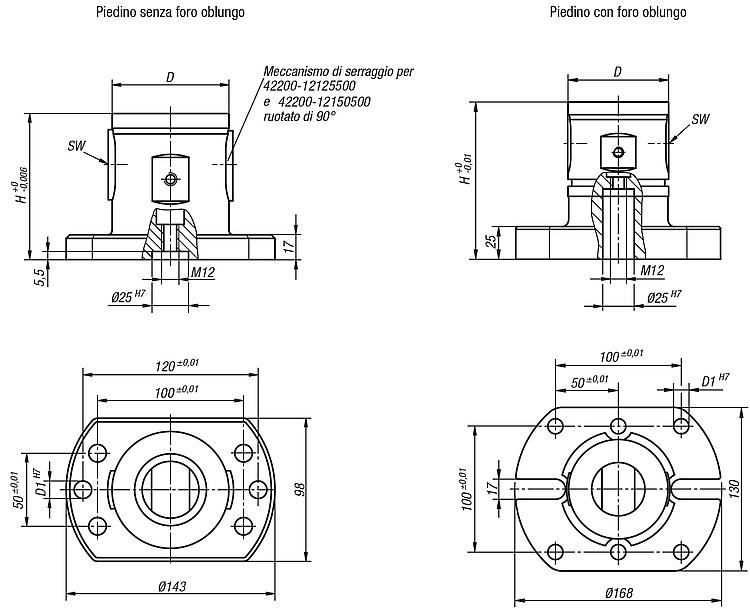

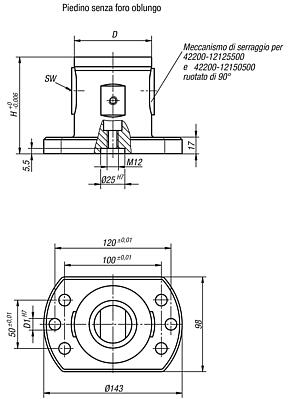

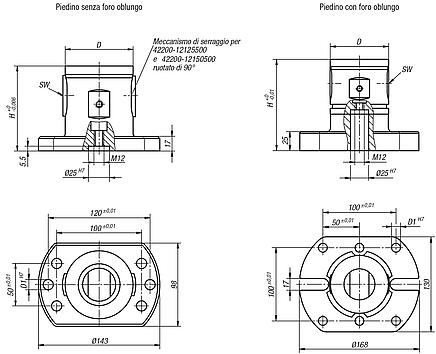

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma
| Tipo
di stampo | H | D | D1 | SW | Forza di
serraggio
F kN | Coppia di
serraggio
max. Nm | Peso
kg
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 42200-1207550400 | piedino senza foro oblungo | A | senza spina antitorsione | 75 | 80 | 12 | 6 | 50 | 15 | 3,64 |  | | 809,60 € | | | 42200-1210050400 | piedino senza foro oblungo | A | senza spina antitorsione | 100 | 80 | 12 | 6 | 50 | 15 | 4,45 | | | 845,25 € | |
|
|
