        Cerniere in zinco pressofuso, con funzione di serraggio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Cerniera zinco pressofuso. Asse in acciaio.
Maniglia a leva in resina termoplastica rinforzata con fibra di vetro.
Sistema meccanico in acciaio.Versione:Cerniera verniciata a polvere colore nero.
Asse zincato.
Maniglia a leva colore nero.
Sistema meccanico zincato colore nero.Nota:Le cerniere possono essere bloccate in ogni posizione con una maniglia a leva disinnestabile.
Le cerniere sono disponibili con e senza punte di posizionamento per profili in alluminio.

I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.

I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.

I diversi materiali a cui le cerniere sono attaccate e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.
Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27868 Cerniere in zinco pressofuso, con funzione di serraggio

210 kB

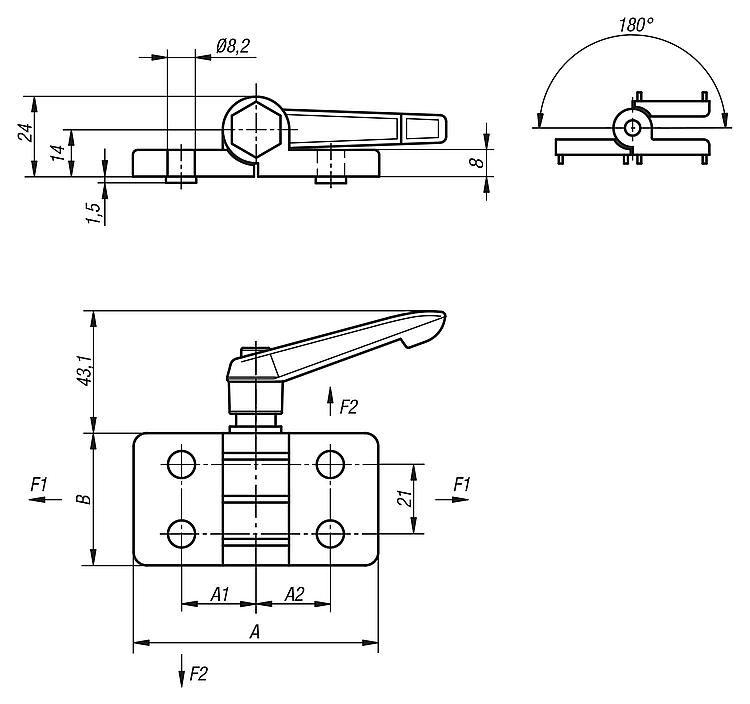

Disegni

Selezione/filtro articoli

N. ordine	A	A1	A2	B	Punte di posizionamento per cava	F1 N	F2 N	Prezzo
27868-40232300	74	22,5	22,5	40	-	-	-	21,21 €
27868-40232308	74	22,5	22,5	40	8	-	-	21,21 €
27868-40232310	74	22,5	22,5	40	10	-	-	21,21 €
27868-40232500	74	22,5	25	40	-	-	-	21,21 €
27868-40232508	74	22,5	25	40	8	-	-	21,21 €
27868-40232510	74	22,5	25	40	10	-	-	21,21 €
27868-45252500	74	25	25	40	-	-	-	21,21 €
27868-45252508	74	25	25	40	8	-	-	21,21 €
27868-45252510	74	25	25	40	10	-	-	21,21 €
