27909Cerniere a molla cerniere con molla di trazione, profilo di... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alluminio 6060 T5.
Tappi di copertura PA 6.6.
Rondelle POM.Versione:Anodizzato nero.
Anodizzato incolore.Nota:Le cerniere sono dotate di una molla a trazione in acciaio. Questa consente l'apertura e la chiusura automatica di porte e sportelli.
Le cerniere a oscillazione libera possono essere combinate con le cerniere a molla grazie alle dimensioni e all'aspetto identici.
Angolo di apertura 270°.
Coppia di serraggio della molla in apertura:
M(0°) : 3,80 Nm / M(90°) : 3,10 Nm / M(180°) : 2,40 Nm
Coppia di serraggio della molla in chiusura:
M(0°) : 2,20 Nm / M(90°) : 2,90 Nm / M(180°) : 3,50 Nm
Fissaggio con viti a testa cilindrica a norma DIN 912/ DIN EN ISO 4762.
I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione. I diversi materiali a cui le cerniere sono attaccate e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Range di temperatura: da -20 °C a +80 °CAccessori:Viti a testa cilindrica con esagono incassato DIN 912/DIN EN ISO 4762. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

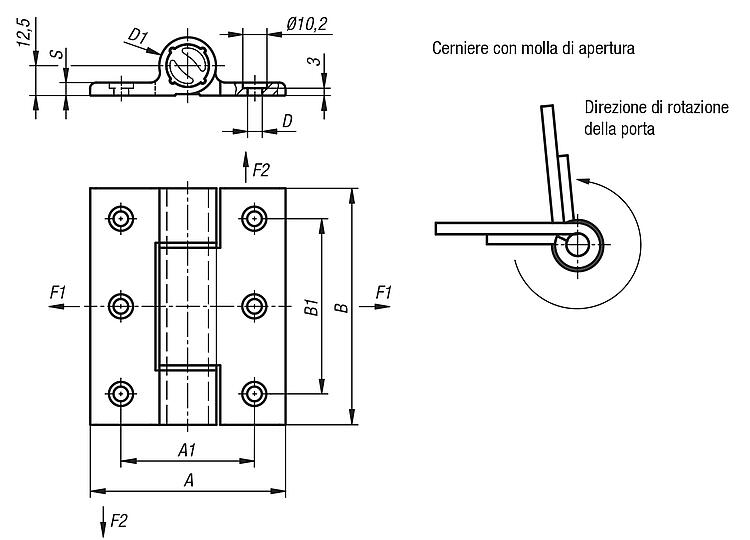

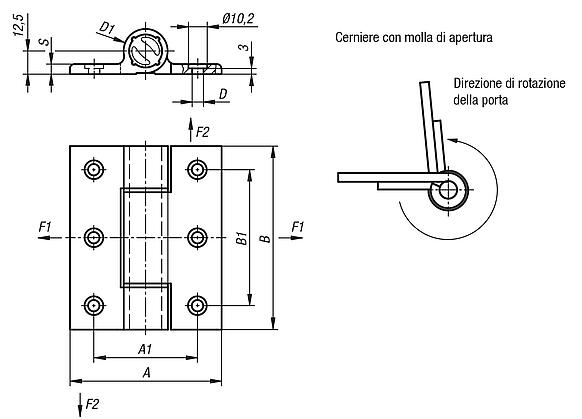

Cerniere a molla cerniere con molla di trazione, profilo di alluminio 3,8 Nm, molla di apertura |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A | A1 | B | B1 | D
| D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27909-8210001 | nero | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 |  | | 51,46 € | | | 27909-821000 | incolore | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 | | | 51,46 € | |
|

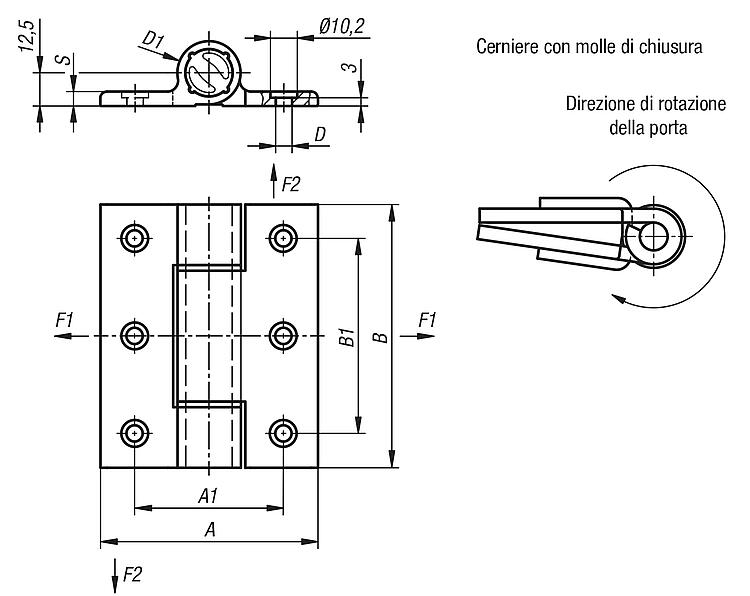

Cerniere a molla cerniere con molla di trazione, profilo di alluminio 3,8 Nm, molla di richiamo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A | A1 | B | B1 | D
| D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27909-8210011 | nero | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 | | | 55,76 € | | | 27909-821001 | incolore | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 | | | 55,76 € | |
|
Cerniere a molla Cerniere con molla a trazione per profilo in alluminio, 3,8 Nm, senza molla |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Superficie
corpo base | A
| A1 | B | B1 | D | D1 | S | F1
N | F2
N
| Tipo di
prodotto | Sistema di fissaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27909-821002 | incolore | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 | 9190 | 14080 | cerniera | fori di montaggio | | | 39,05 € | | | 27909-8210021 | nero | anodizzato | 82,5 | 56,5 | 100 | 74 | 6,2 | 24 | 5,5 | 9190 | 14080 | cerniera | fori di montaggio | | | 39,05 € | |
|
