27875-04Cerniere in acciaio inox, divisibili, smontabili |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Cerniere per elementi piatti e profili in alluminio.
I perni delle cerniere possono essere rimossi senza attrezzi, consentendo di separare e collegare rapidamente le metà delle cerniere.
Le cerniere vengono utilizzate su sportelli, coperchi o telai.
Utilizzabili sia all'interno che all'esterno.Materiale:Acciaio inox 1.4401.
Perno e accessori in acciaio inox 1.4305. Versione:Cerniera lucidata.
Perno non trattato.
Accessori non trattati.Nota:I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I diversi materiali a cui vengono fissate le cerniere e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.Vantaggi:montaggio/smontaggio senza attrezziSu richiesta:Combinazioni di diverse lunghezze delle lamelle delle cerniere.Accessori:03400 Perno a innesto con bloccaggio pieghevole.
07336 Copiglia DIN EN ISO 1234.
03199 Anello portachiavi.FornituraDue metà di cerniera.

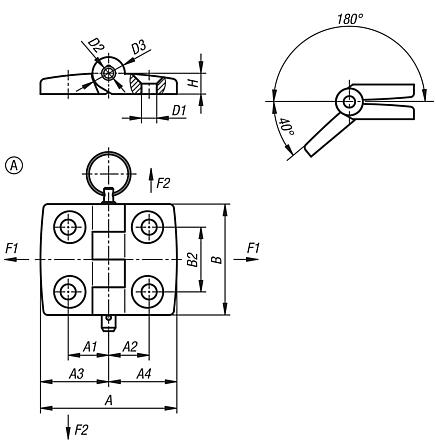

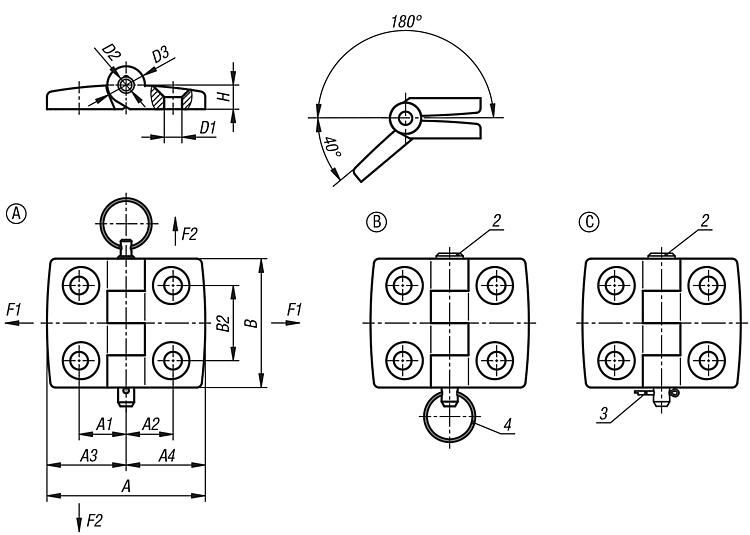

Perno dell'asse selezionato e/o accessori.Nota disegno:Forma A: con perno a innesto
Forma B: con perno/testa e anello portachiavi
Forma C: con perno/testa e copiglia
2) Perno dell'asse
3) Copiglia
4) Anello portachiavi DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27875-04-26151501 | A | - | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 560 |  | | 33,55 € | | | 27875-04-30181801 | A | - | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 575 | | | 35,41 € | | | 27875-04-40232301 | A | - | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 41,86 € | | | 27875-04-45252501 | A | - | 85 | 25 | 25 | 42,5 | 42,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 44,55 € | | | 27875-04-60333301 | A | - | 113 | 32,5 | 32,5 | 56,5 | 56,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 260 | | | 54,83 € | |
|

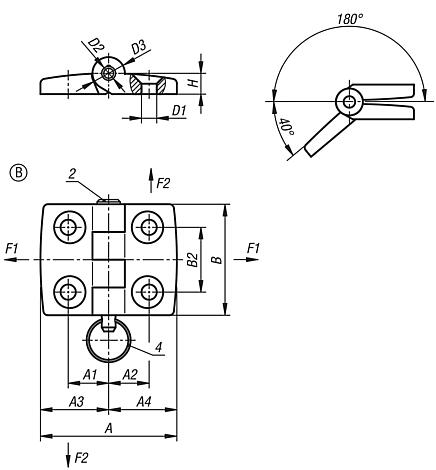

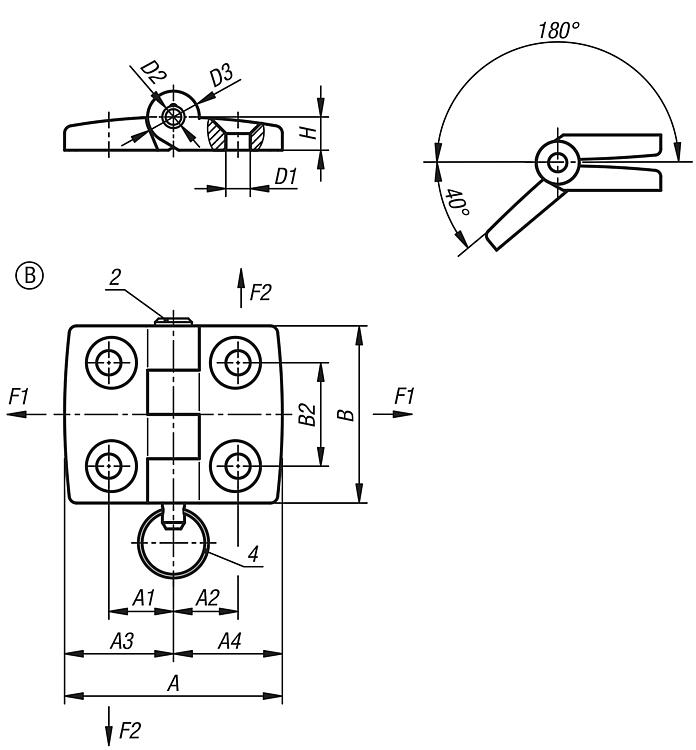

Cerniere in acciaio inox, divisibili, smontabili, Forma B, con perno/testa e anello |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27875-04-26151502 | B | - | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 560 | | | 30,36 € | | | 27875-04-30181802 | B | - | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 575 | | | 32,22 € | | | 27875-04-40232302 | B | - | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 38,69 € | | | 27875-04-45252502 | B | - | 85 | 25 | 25 | 42,5 | 42,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 41,37 € | | | 27875-04-60333302 | B | - | 113 | 32,5 | 32,5 | 56,5 | 56,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 260 | | | 51,66 € | |
|

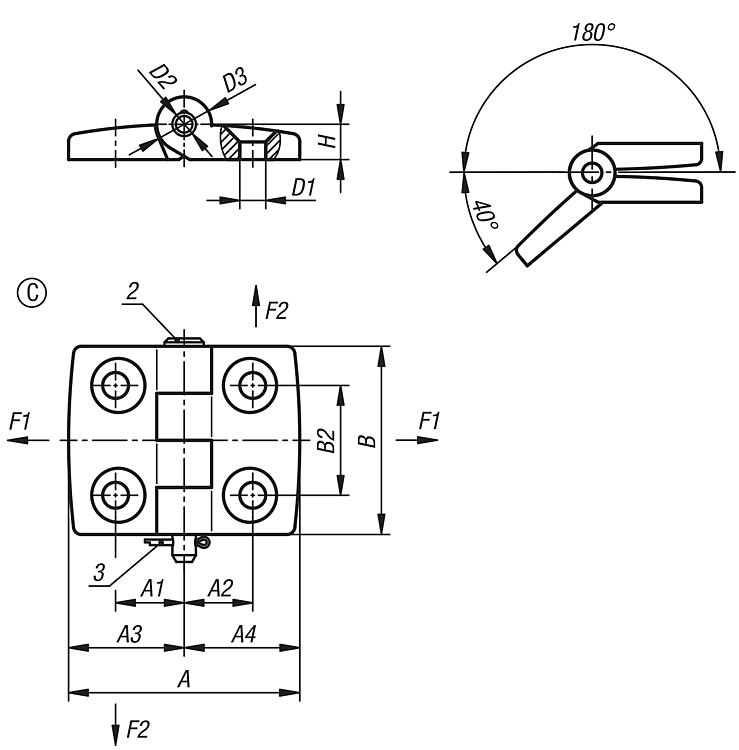

Cerniere in acciaio inox, divisibili, smontabili, Forma C, con perno/testa e copiglia |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 27875-04-26151503 | C | - | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 560 | | | 30,31 € | | | 27875-04-30181803 | C | - | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 575 | | | 32,18 € | | | 27875-04-40232303 | C | - | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 38,62 € | | | 27875-04-45252503 | C | - | 85 | 25 | 25 | 42,5 | 42,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 675 | | | 41,32 € | | | 27875-04-60333303 | C | - | 113 | 32,5 | 32,5 | 56,5 | 56,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 900 | 260 | | | 51,60 € | |
|
