        Unità di supporto - supporto a flangia MUCF acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Alloggiamento acciaio inox 1.4301.
Cuscinetti acciaio inox 1.4125.
Guarnizione gomma NBR.

Versione:Superficie non trattata.Nota:L'unità di supporto è composta da un cuscinetto a sfera a una corona con un anello esterno convesso montato in un alloggiamento. Grazie alla superficie esterna convessa del cuscinetto, gli errori di allineamento dell'albero possono essere compensati. I cuscinetti sono prodotti con una tolleranza positiva. Utilizzando alberi con tolleranze h si avranno accoppiamenti provvisori e di scorrimento. Il fissaggio dell'albero avviene mediante perni filettati nell'anello interno.

Con un uso normale, le unità di supporto non necessitano di manutenzione grazie alla lubrificazione permanente apportata. Qualora condizioni ambientali difficili dovessero rendere necessaria una successiva lubrificazione, può essere inserito del lubrificante mediante l'apposito nipplo.

Tutte le dimensioni dell'alloggiamento sono nominali e vanno rispettate le tolleranze di colata.Range di temperatura: Da -15 °C a +100 °C.Nota disegno:

1) Cuscinetto a sfere

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 24242 Unità di supporto - supporto a flangia MUCF acciaio inox

425 kB

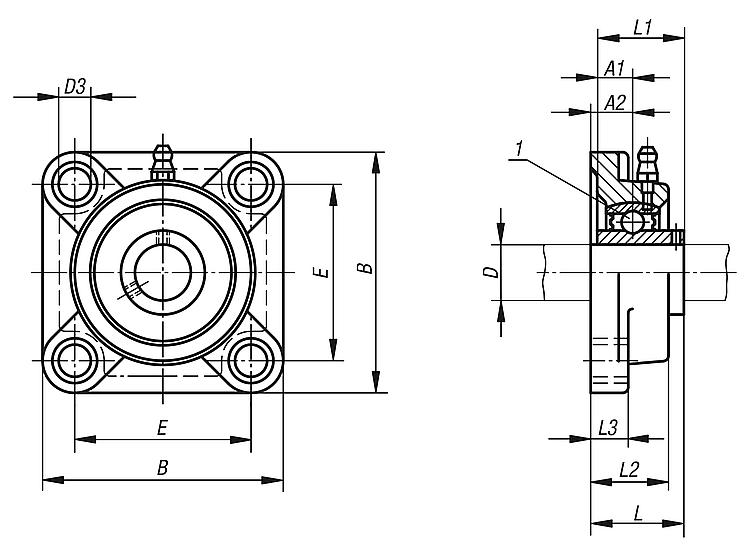

Disegni

Selezione/filtro articoli

N. ordine	Cuscinetto	Alloggiamento	D	A1	A2	B	D3	E	L	L1	L2	L3	Vite/i di fissaggio	Prezzo
24242-20204	MUC 204	F 204	20	12,7	15	86	12	64	33,3	31	25,5	12	M10	48,92 €
24242-25205	MUC 205	F 205	25	14,3	16	95	12	70	35,8	34,1	27	14,3	M10	58,17 €
24242-30206	MUC 206	F 206	30	15,9	18	108	12	83	40,2	38,1	31	14	M10	80,29 €
24242-35207	MUC 207	F 207	35	17,5	19	117	14	92	44,4	42,9	34	15,9	M12	105,71 €
24242-40208	MUC 208	F 208	40	19	21	130	16	102	51,2	49,2	36	15,9	M14	128,36 €
24242-45209	MUC 209	F 209	45	19	22	137	16	105	52,2	49,2	38	16,7	M14	157,99 €
24242-50210	MUC 210	F 210	50	19	22	143	16	111	54,6	51,6	40	15,9	M14	175,67 €
