23765Piastre di scorrimento in bronzo o acciaio, prive di manutenzione |
Indietro |
|
|
DescrizioneMateriale:Bronzo con inserti in grafite.
Acciaio.Versione:Bronzo autolubrificante.
Acciaio temprato, superficie di scorrimento in metallo sinterizzato.Nota:Le piastre di scorrimento hanno una direzione di scorrimento verticale.
Gli elementi scorrevoli in bronzo non richiedono manutenzione e sono resistenti all'usura.
Gli inserti in grafite garantiscono una lubrificazione a vita.
Le piastre di scorrimento in acciaio sono temprate e la loro superficie è rivestita con uno strato di metallo sinterizzato.
Grazie allo strato di scorrimento in metallo sinterizzato, le piastre di scorrimento in acciaio sono prive di manutenzione.
Dati tecnici:Caratteristiche del materiale:
Lega di base: CuZn25Al5Mn4Fe3-C.
Densità: 8,2 kg/dm³.
Resistenza alla fatica a flessione: +/- 150 MPa.
Modulo elastico: 120.000 N/mm².
Coefficiente di attrito: 0,05 - 0,12.
Velocità massima: 0,5 m/s.
Conduttività termica: 50 W/(mK).
Coefficiente di dilatazione termica: 18x10-6 K-1.
Conduttività elettrica: 7-8 m/(Ω-m-1).
Contenuto di lubrificante solido: 20-25%.
Pressione superficiale statica: 50 N/mm².
Pressione superficiale dinamica: 35 N/mm².Range di temperatura: Fino a 230 °C.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

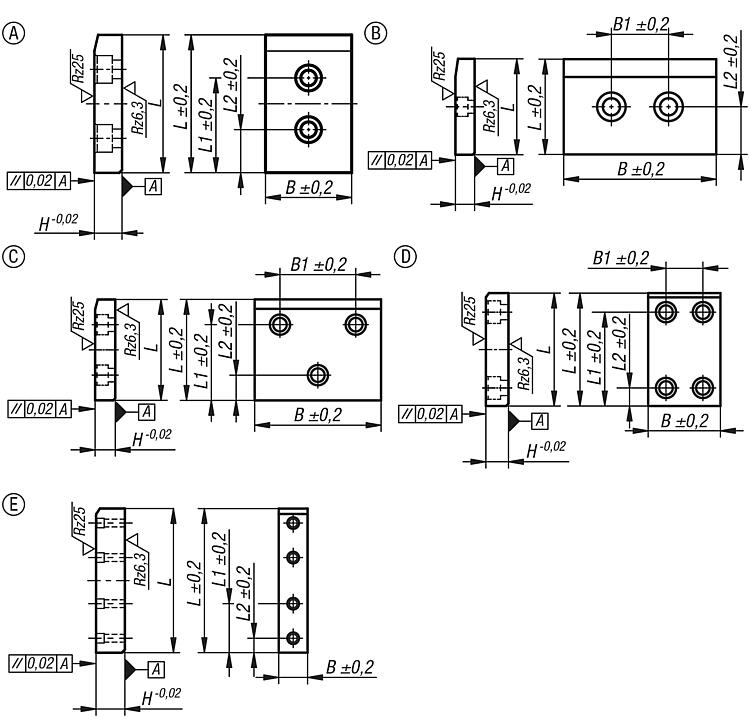

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

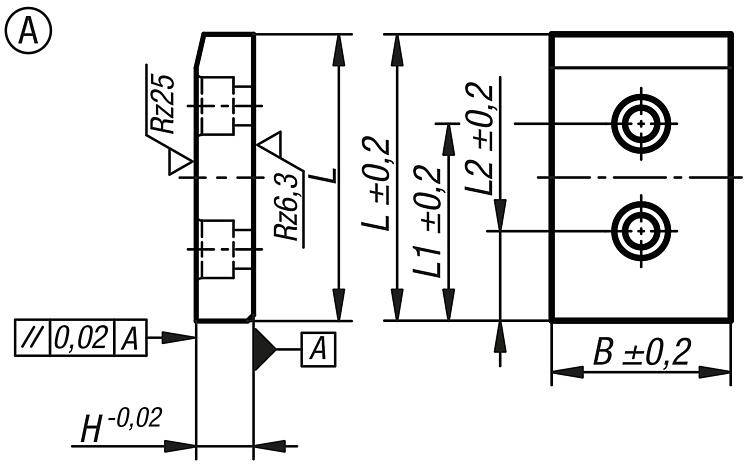

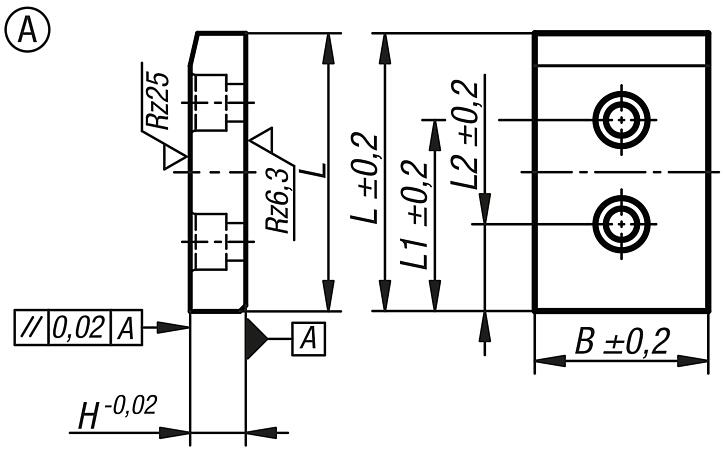

| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | Materiale
componenti | B
| H | L | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-0050080 | A | acciaio | temprato | - | 50 | 20 | 80 | 55 | 25 |  | | 29,42 € | | | 23765-0050100 | A | acciaio | temprato | - | 50 | 20 | 100 | 75 | 25 | | | 32,95 € | | | 23765-0050125 | A | acciaio | temprato | - | 50 | 20 | 125 | 100 | 25 | | | 36,81 € | | | 23765-0050160 | A | acciaio | temprato | - | 50 | 20 | 160 | 135 | 25 | | | 43,50 € | | | 23765-0050200 | A | acciaio | temprato | - | 50 | 20 | 200 | 175 | 25 | | | 52,39 € | | | 23765-0080080 | A | acciaio | temprato | - | 80 | 20 | 80 | 55 | 25 | | | 35,25 € | | | 23765-0080100 | A | acciaio | temprato | - | 80 | 20 | 100 | 75 | 25 | | | 38,43 € | | | 23765-0080125 | A | acciaio | temprato | - | 80 | 20 | 125 | 100 | 25 | | | 44,38 € | | | 23765-0080160 | A | acciaio | temprato | - | 80 | 20 | 160 | 135 | 25 | | | 55,88 € | | | 23765-0080200 | A | acciaio | temprato | - | 80 | 20 | 200 | 175 | 25 | | | 64,40 € | | | 23765-0080250 | A | acciaio | temprato | - | 80 | 20 | 250 | 210 | 40 | | | 81,54 € | | | 23765-0080315 | A | acciaio | temprato | - | 80 | 20 | 315 | 275 | 40 | | | 93,85 € | | | 23765-0100100 | A | acciaio | temprato | - | 100 | 20 | 100 | 75 | 25 | | | 44,37 € | | | 23765-0100125 | A | acciaio | temprato | - | 100 | 20 | 125 | 100 | 25 | | | 53,12 € | | | 23765-0100160 | A | acciaio | temprato | - | 100 | 20 | 160 | 135 | 25 | | | 62,99 € | | | 23765-0100200 | A | acciaio | temprato | - | 100 | 20 | 200 | 175 | 25 | | | 71,22 € | | | 23765-0100250 | A | acciaio | temprato | - | 100 | 20 | 250 | 210 | 40 | | | 89,78 € | | | 23765-0100315 | A | acciaio | temprato | - | 100 | 20 | 315 | 275 | 40 | | | 111,19 € | | | 23765-00500801 | A | bronzo | - | grafite | 50 | 20 | 80 | 55 | 25 | | | 28,31 € | | | 23765-00501001 | A | bronzo | - | grafite | 50 | 20 | 100 | 75 | 25 | | | 32,37 € | | | 23765-00501251 | A | bronzo | - | grafite | 50 | 20 | 125 | 100 | 25 | | | 38,90 € | | | 23765-00501601 | A | bronzo | - | grafite | 50 | 20 | 160 | 135 | 25 | | | 46,84 € | | | 23765-00502001 | A | bronzo | - | grafite | 50 | 20 | 200 | 175 | 25 | | | 55,28 € | | | 23765-00800801 | A | bronzo | - | grafite | 80 | 20 | 80 | 55 | 25 | | | 35,35 € | | | 23765-00801001 | A | bronzo | - | grafite | 80 | 20 | 100 | 75 | 25 | | | 44,71 € | | | 23765-00801251 | A | bronzo | - | grafite | 80 | 20 | 125 | 100 | 25 | | | 53,58 € | | | 23765-00801601 | A | bronzo | - | grafite | 80 | 20 | 160 | 135 | 25 | | | 66,88 € | | | 23765-00802001 | A | bronzo | - | grafite | 80 | 20 | 200 | 175 | 25 | | | 80,53 € | | | 23765-00802501 | A | bronzo | - | grafite | 80 | 20 | 250 | 210 | 40 | | | 97,11 € | | | 23765-00803151 | A | bronzo | - | grafite | 80 | 20 | 315 | 275 | 40 | | | 191,18 € | | | 23765-01001001 | A | bronzo | - | grafite | 100 | 20 | 100 | 75 | 25 | | | 53,27 € | | | 23765-01001251 | A | bronzo | - | grafite | 100 | 20 | 125 | 100 | 25 | | | 66,52 € | | | 23765-01001601 | A | bronzo | - | grafite | 100 | 20 | 160 | 135 | 25 | | | 81,52 € | | | 23765-01002001 | A | bronzo | - | grafite | 100 | 20 | 200 | 175 | 25 | | | 97,11 € | | | 23765-01002501 | A | bronzo | - | grafite | 100 | 20 | 250 | 210 | 40 | | | 119,96 € | | | 23765-01003151 | A | bronzo | - | grafite | 100 | 20 | 315 | 275 | 40 | | | 149,21 € | |
|
Selezione/filtro articoli |
|

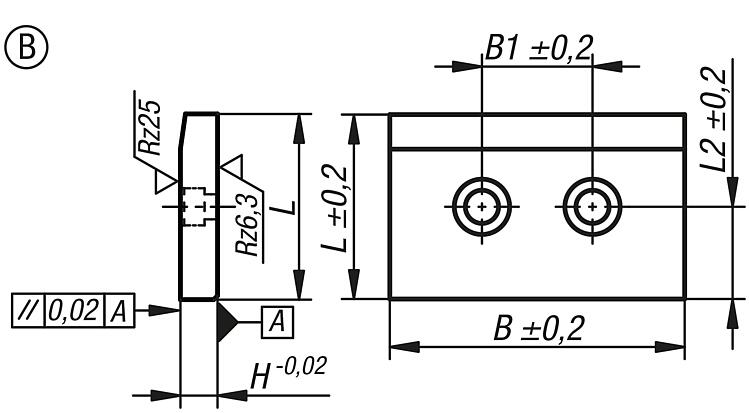

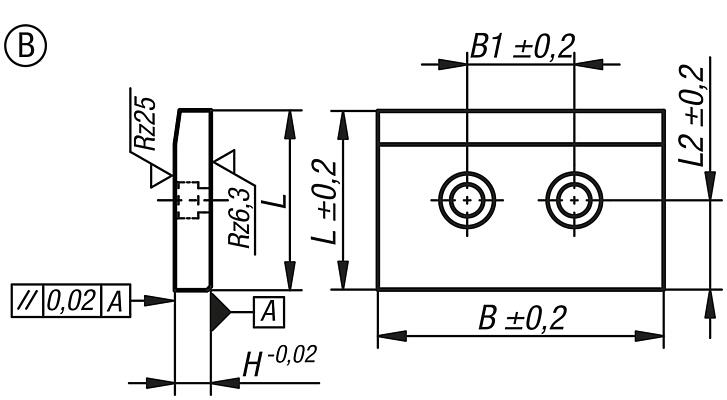

| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | Materiale
componenti | B
| B1 | H | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-1080050 | B | acciaio | temprato | - | 80 | 30 | 20 | 50 | 25 | | | 29,42 € | | | 23765-1100050 | B | acciaio | temprato | - | 100 | 50 | 20 | 50 | 25 | | | 29,45 € | | | 23765-1100080 | B | acciaio | temprato | - | 100 | 50 | 20 | 80 | 40 | | | 32,79 € | | | 23765-1125050 | B | acciaio | temprato | - | 125 | 75 | 20 | 50 | 25 | | | 36,65 € | | | 23765-1125080 | B | acciaio | temprato | - | 125 | 75 | 20 | 80 | 40 | | | 44,37 € | | | 23765-1160050 | B | acciaio | temprato | - | 160 | 110 | 20 | 50 | 25 | | | 43,70 € | | | 23765-1160080 | B | acciaio | temprato | - | 160 | 110 | 20 | 80 | 40 | | | 55,60 € | | | 23765-10800501 | B | bronzo | - | grafite | 80 | 30 | 20 | 50 | 25 | | | 27,23 € | | | 23765-11000501 | B | bronzo | - | grafite | 100 | 50 | 20 | 50 | 25 | | | 32,37 € | | | 23765-11000801 | B | bronzo | - | grafite | 100 | 50 | 20 | 80 | 40 | | | 44,71 € | | | 23765-11250501 | B | bronzo | - | grafite | 125 | 75 | 20 | 50 | 25 | | | 37,49 € | | | 23765-11250801 | B | bronzo | - | grafite | 125 | 75 | 20 | 80 | 40 | | | 53,49 € | | | 23765-11600501 | B | bronzo | - | grafite | 160 | 110 | 20 | 50 | 25 | | | 45,15 € | | | 23765-11600801 | B | bronzo | - | grafite | 160 | 110 | 20 | 80 | 40 | | | 64,63 € | |
|
Selezione/filtro articoli |
|

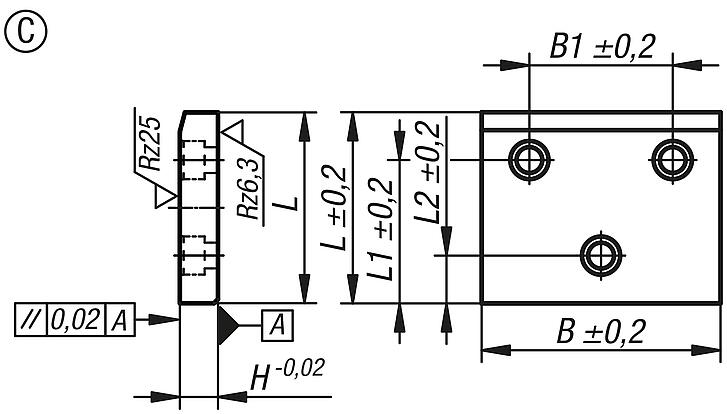

| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | Materiale
componenti | B
| B1 | H | L | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-2125100 | C | acciaio | temprato | - | 125 | 75 | 20 | 100 | 75 | 25 | | | 53,12 € | | | 23765-2125125 | C | acciaio | temprato | - | 125 | 75 | 20 | 125 | 100 | 25 | | | 61,07 € | | | 23765-2125160 | C | acciaio | temprato | - | 125 | 75 | 20 | 160 | 135 | 25 | | | 71,90 € | | | 23765-2125200 | C | acciaio | temprato | - | 125 | 75 | 20 | 200 | 175 | 25 | | | 83,16 € | | | 23765-2125250 | C | acciaio | temprato | - | 125 | 75 | 20 | 250 | 210 | 40 | | | 107,01 € | | | 23765-2125315 | C | acciaio | temprato | - | 125 | 75 | 20 | 315 | 275 | 40 | | | 135,84 € | | | 23765-2160100 | C | acciaio | temprato | - | 160 | 110 | 20 | 100 | 75 | 25 | | | 62,99 € | | | 23765-2160125 | C | acciaio | temprato | - | 160 | 110 | 20 | 125 | 100 | 25 | | | 71,90 € | | | 23765-2160160 | C | acciaio | temprato | - | 160 | 110 | 20 | 160 | 135 | 25 | | | 84,96 € | | | 23765-2160200 | C | acciaio | temprato | - | 160 | 110 | 20 | 200 | 175 | 25 | | | 106,56 € | | | 23765-21251001 | C | bronzo | - | grafite | 125 | 75 | 20 | 100 | 75 | 25 | | | 66,34 € | | | 23765-21251251 | C | bronzo | - | grafite | 125 | 75 | 20 | 125 | 100 | 25 | | | 78,45 € | | | 23765-21251601 | C | bronzo | - | grafite | 125 | 75 | 20 | 160 | 135 | 25 | | | 98,23 € | | | 23765-21252001 | C | bronzo | - | grafite | 125 | 75 | 20 | 200 | 175 | 25 | | | 118,98 € | | | 23765-21252501 | C | bronzo | - | grafite | 125 | 75 | 20 | 250 | 210 | 40 | | | 149,04 € | | | 23765-21253151 | C | bronzo | - | grafite | 125 | 75 | 20 | 315 | 275 | 40 | | | 191,18 € | | | 23765-21601001 | C | bronzo | - | grafite | 160 | 110 | 20 | 100 | 75 | 25 | | | 81,52 € | | | 23765-21601251 | C | bronzo | - | grafite | 160 | 110 | 20 | 125 | 100 | 25 | | | 98,23 € | | | 23765-21601601 | C | bronzo | - | grafite | 160 | 110 | 20 | 160 | 135 | 25 | | | 121,05 € | | | 23765-21602001 | C | bronzo | - | grafite | 160 | 110 | 20 | 200 | 175 | 25 | | | 154,89 € | |
|
|
Selezione/filtro articoli |
|

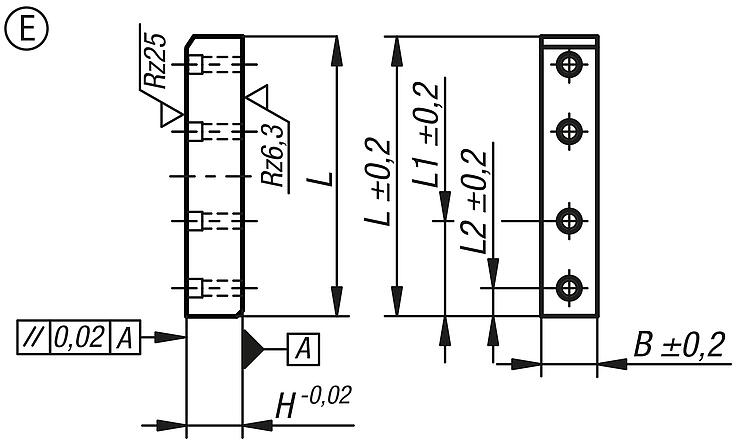

| N. ordine | Forma | Materiale
corpo base | Materiale
componenti | B
| H | L | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-40502501 | E | bronzo | grafite | 50 | 20 | 250 | 85 | 25 | | | 122,39 € | | | 23765-40503001 | E | bronzo | grafite | 50 | 20 | 300 | 105 | 25 | | | 146,86 € | | | 23765-40503501 | E | bronzo | grafite | 50 | 20 | 350 | 125 | 25 | | | 168,57 € | | | 23765-40504001 | E | bronzo | grafite | 50 | 20 | 400 | 145 | 25 | | | 189,65 € | | | 23765-40504501 | E | bronzo | grafite | 50 | 20 | 450 | 165 | 25 | | | 213,36 € | | | 23765-40505001 | E | bronzo | grafite | 50 | 20 | 500 | 175 | 25 | | | 202,30 € | | | 23765-40802501 | E | bronzo | grafite | 80 | 20 | 250 | 85 | 25 | | | 170,35 € | | | 23765-40803001 | E | bronzo | grafite | 80 | 20 | 300 | 105 | 25 | | | 208,06 € | | | 23765-40803501 | E | bronzo | grafite | 80 | 20 | 350 | 125 | 25 | | | 242,73 € | | | 23765-40804001 | E | bronzo | grafite | 80 | 20 | 400 | 145 | 25 | | | 273,50 € | | | 23765-40804501 | E | bronzo | grafite | 80 | 20 | 450 | 165 | 25 | | | 307,69 € | | | 23765-40805001 | E | bronzo | grafite | 80 | 20 | 500 | 175 | 25 | | | 337,56 € | | | 23765-41004501 | E | bronzo | grafite | 100 | 20 | 450 | 165 | 25 | | | 341,38 € | | | 23765-41005001 | E | bronzo | grafite | 100 | 20 | 500 | 175 | 25 | | | 404,60 € | | | 23765-41254501 | E | bronzo | grafite | 125 | 20 | 450 | 165 | 25 | | | 440,46 € | | | 23765-41255001 | E | bronzo | grafite | 125 | 20 | 500 | 175 | 25 | | | 489,41 € | |
|
