23765-01Piastre di scorrimento in bronzo, prive di manutenzione |
Indietro |
|
|
DescrizioneMateriale:Bronzo con inserti in grafite.Versione:autolubrificante.Nota:Le piastre di scorrimento scorrono in senso verticale e orizzontale.
Gli elementi scorrevoli in bronzo non richiedono manutenzione e sono resistenti all'usura.
Gli inserti in grafite garantiscono una lubrificazione a vita.Dati tecnici:Caratteristiche del materiale:
Lega di base: CuZn25Al5Mn4Fe3-C.
Densità: 8,2 kg/dm³.
Resistenza alla fatica a flessione: +/- 150 MPa.
Modulo elastico: 120.000 N/mm².
Coefficiente di attrito: 0,05 - 0,12.
Velocità massima: 0,5 m/s.
Conduttività termica: 50 W/(mK).
Coefficiente di dilatazione termica: 18x10-6 K-1.
Conduttività elettrica: 7-8 m/(Ω-m-1).
Contenuto di lubrificante solido: 20-25%.
Pressione superficiale statica: 50 N/mm².
Pressione superficiale dinamica: 35 N/mm².Range di temperatura: Fino a 230 °C.Nota disegno:1) Sezione di 23765-01-018050, 23765-01-018075 e 23765-01-018100. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

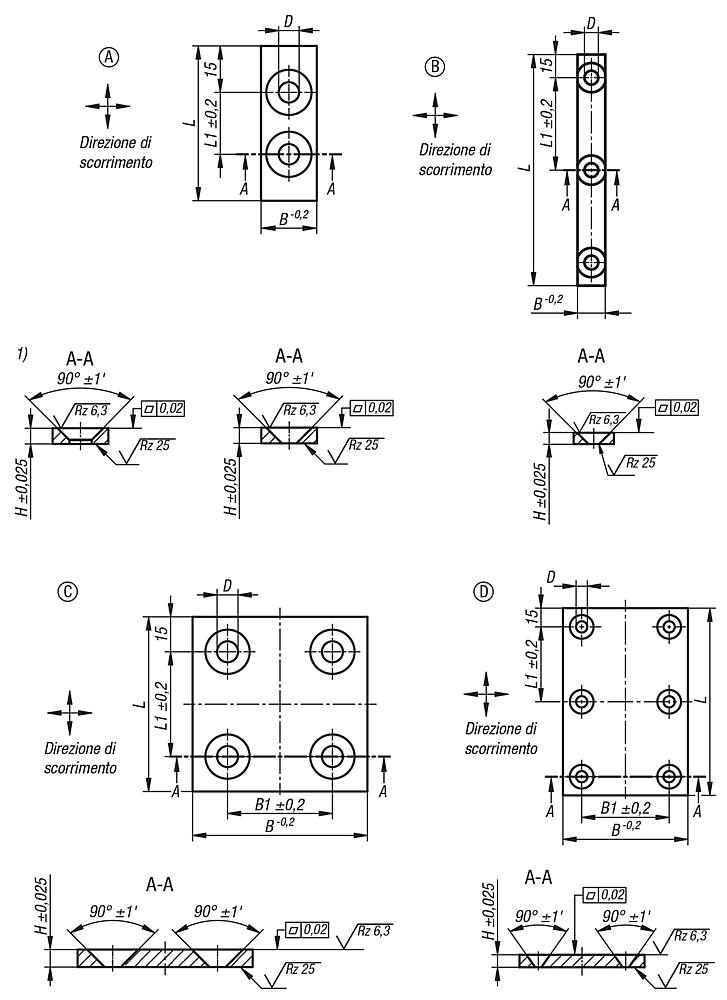

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

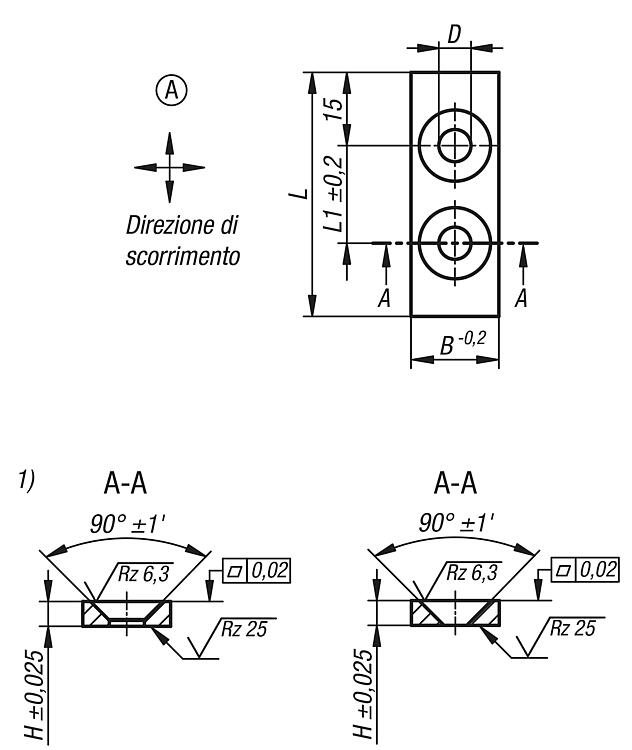

| N. ordine | Forma | B
| D | H | L | L1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-01-018050 | A | 18 | 6,6 | 5 | 50 | 20 |  | | 25,21 € | | | 23765-01-018075 | A | 18 | 6,6 | 5 | 75 | 45 | | | 27,66 € | | | 23765-01-018100 | A | 18 | 6,6 | 5 | 100 | 70 | | | 30,10 € | | | 23765-01-028050 | A | 28 | 9 | 5 | 50 | 20 | | | 27,91 € | | | 23765-01-028075 | A | 28 | 9 | 5 | 75 | 45 | | | 31,69 € | | | 23765-01-028100 | A | 28 | 9 | 5 | 100 | 70 | | | 35,51 € | | | 23765-01-038050 | A | 38 | 9 | 5 | 50 | 20 | | | 30,62 € | | | 23765-01-038075 | A | 38 | 9 | 5 | 75 | 45 | | | 35,78 € | | | 23765-01-038100 | A | 38 | 9 | 5 | 100 | 70 | | | 40,92 € | | | 23765-01-048075 | A | 48 | 9 | 5 | 75 | 45 | | | 39,87 € | | | 23765-01-048100 | A | 48 | 9 | 5 | 100 | 70 | | | 46,33 € | | | 23765-01-048125 | A | 48 | 9 | 5 | 125 | 95 | | | 52,84 € | |
|
|
|
Selezione/filtro articoli |
|

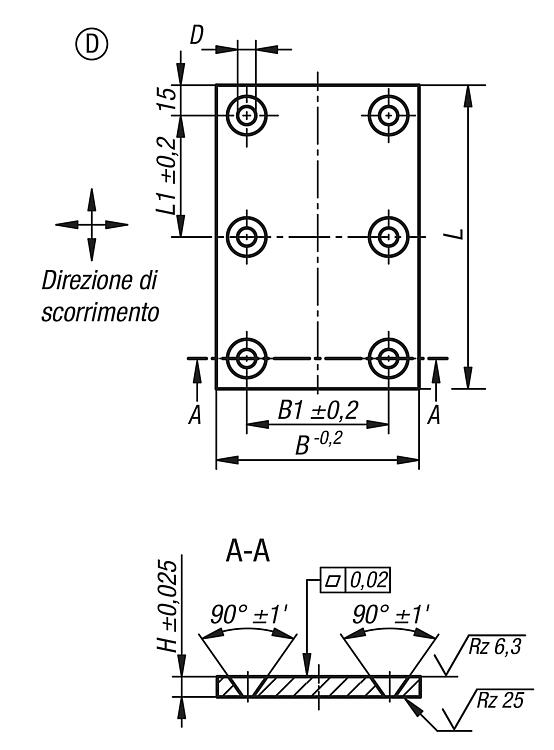

| N. ordine | Forma | B
| B1 | D | H | L | L1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23765-01-075150 | D | 75 | 45 | 9 | 5 | 150 | 60 | | | 80,27 € | | | 23765-01-100150 | D | 100 | 70 | 9 | 5 | 150 | 60 | | | 100,33 € | |
|
