23730Cuscinetto radente cilindrico |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Lamiera portante di acciaio.
Strato intermedio di bronzo sinterizzato.
Superficie di scorrimento PTFE.Versione:Acciaio stagnato.Nota:Cuscinetto radente di collegamento rullato privo di manutenzione di acciaio, particolarmente idoneo al funzionamento a secco. Molto compatibile anche con le applicazioni lubrificate (lubrificazione a olio). Usura e coefficiente di attrito molto scarsi, nessun effetto stick-slip. Idoneo per movimenti rotatori e oscillatori, elevata resistenza chimica, scarsa permeabilità all'acqua.Dati tecnici:Carico statico: max. 250 N/mm²
Carico dinamico: max. 140 N/mm²
Coefficiente di attrito a secco: 0,03 - 0,20
Velocità a secco: max. 2 m/s
Velocità di scorrimento lubrificazione a olio: max. 5 m/s
Conducibilità termica: 42 W(m*K)-1
Coefficiente di dissipazione del calore: 11*10-6 K-1

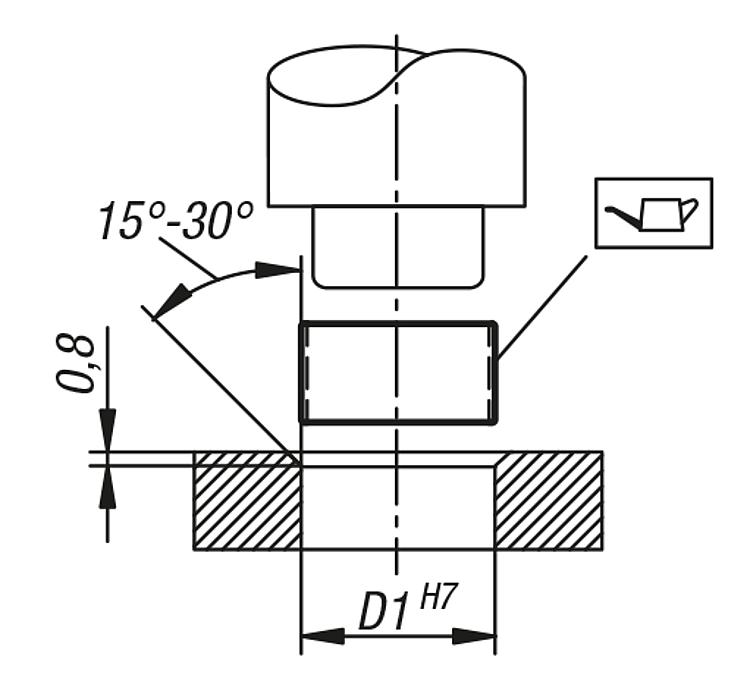

Intervallo di temperatura: da -195 °C a +280 °CMontaggio:L'uso di uno spinotto inserito a pressione è consigliato per evitare danni alla superficie di scorrimento. I giunti di testa devono trovarsi opposti alla zona di carico. Dopo il montaggio, il cuscinetto dispone di un accoppiamento forzato. L'incollaggio è possibile ma non necessario.Tolleranze:Alloggiamento:
Si suggerisce la tolleranza H7.
Finitura superficiale Ra 0,8 - 1,6.
Fase (lato di pressione 0,8 - 1,2 x 15°).
Albero:
si suggerisce la tolleranza da h8 a f7. Per applicazioni con n. di giri bassi e scarsi carichi è possibile usare anche alberi trafilati con h9.
Superficie albero Ra 0,4 - 0,8 (utilizzare di preferenza alberi rettificati) per alberi trafilati Ra 1,6 - 3,2.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

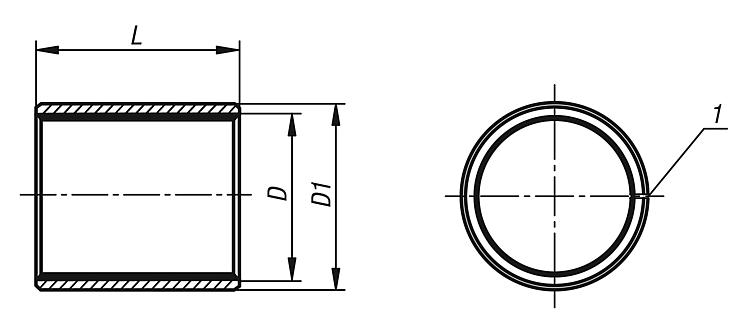

N. ordine
| D
| D1 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 23730-00300404 | 3 | 4,5 | 4 |  | | 0,38 € | | | 23730-00300405 | 3 | 4,5 | 5 | | | 0,38 € | | | 23730-00300406 | 3 | 4,5 | 6 | | | 0,38 € | | | 23730-00400504 | 4 | 5,5 | 4 | | | 0,38 € | | | 23730-00400506 | 4 | 5,5 | 6 | | | 0,38 € | | | 23730-00400508 | 4 | 5,5 | 8 | | | 0,38 € | | | 23730-00500705 | 5 | 7 | 5 | | | 0,38 € | | | 23730-00500708 | 5 | 7 | 8 | | | 0,38 € | | | 23730-00600805 | 6 | 8 | 5 | | | 0,38 € | | | 23730-00600806 | 6 | 8 | 6 | | | 0,43 € | | | 23730-00600810 | 6 | 8 | 10 | | | 0,44 € | | | 23730-00700910 | 7 | 9 | 10 | | | 0,45 € | | | 23730-00801006 | 8 | 10 | 6 | | | 0,43 € | | | 23730-00801008 | 8 | 10 | 8 | | | 0,43 € | | | 23730-00801010 | 8 | 10 | 10 | | | 0,43 € | | | 23730-01001206 | 10 | 12 | 6 | | | 0,38 € | | | 23730-01001208 | 10 | 12 | 8 | | | 0,44 € | | | 23730-01001210 | 10 | 12 | 10 | | | 0,47 € | | | 23730-01001212 | 10 | 12 | 12 | | | 0,47 € | | | 23730-01001215 | 10 | 12 | 15 | | | 0,56 € | | | 23730-01001220 | 10 | 12 | 20 | | | 0,66 € | | | 23730-01201406 | 12 | 14 | 6 | | | 0,47 € | | | 23730-01201408 | 12 | 14 | 8 | | | 0,48 € | | | 23730-01201410 | 12 | 14 | 10 | | | 0,54 € | | | 23730-01201412 | 12 | 14 | 12 | | | 0,56 € | | | 23730-01201415 | 12 | 14 | 15 | | | 0,66 € | | | 23730-01201420 | 12 | 14 | 20 | | | 0,85 € | | | 23730-01401610 | 14 | 16 | 10 | | | 0,59 € | | | 23730-01401620 | 14 | 16 | 20 | | | 0,94 € | | | 23730-01501710 | 15 | 17 | 10 | | | 0,66 € | | | 23730-01501712 | 15 | 17 | 12 | | | 0,68 € | | | 23730-01501715 | 15 | 17 | 15 | | | 0,69 € | | | 23730-01501720 | 15 | 17 | 20 | | | 0,99 € | | | 23730-01601810 | 16 | 18 | 10 | | | 0,68 € | | | 23730-01601815 | 16 | 18 | 15 | | | 0,83 € | | | 23730-01601820 | 16 | 18 | 20 | | | 0,95 € | | | 23730-01601825 | 16 | 18 | 25 | | | 1,21 € | | | 23730-01802020 | 18 | 20 | 20 | | | 1,10 € | | | 23730-02002310 | 20 | 23 | 10 | | | 0,77 € | | | 23730-02002312 | 20 | 23 | 12 | | | 0,92 € | | | 23730-02002315 | 20 | 23 | 15 | | | 1,20 € | | | 23730-02002320 | 20 | 23 | 20 | | | 1,27 € | | | 23730-02002330 | 20 | 23 | 30 | | | 1,69 € | | | 23730-02202520 | 22 | 25 | 20 | | | 1,38 € | | | 23730-02402725 | 24 | 27 | 25 | | | 1,96 € | | | 23730-02502815 | 25 | 28 | 15 | | | 1,16 € | | | 23730-02502820 | 25 | 28 | 20 | | | 1,60 € | | | 23730-02502825 | 25 | 28 | 25 | | | 1,78 € | | | 23730-02502830 | 25 | 28 | 30 | | | 1,98 € | | | 23730-02502840 | 25 | 28 | 40 | | | 3,00 € | | | 23730-02602915 | 26 | 30 | 15 | | | 1,43 € | | | 23730-02602920 | 26 | 30 | 20 | | | 2,02 € | | | 23730-02602930 | 26 | 30 | 30 | | | 2,91 € | | | 23730-02803220 | 28 | 32 | 20 | | | 1,98 € | | | 23730-02803225 | 28 | 32 | 25 | | | 2,17 € | | | 23730-03003412 | 30 | 34 | 12 | | | 1,46 € | | | 23730-03003415 | 30 | 34 | 15 | | | 1,63 € | | | 23730-03003420 | 30 | 34 | 20 | | | 1,64 € | | | 23730-03003430 | 30 | 34 | 30 | | | 2,69 € | | | 23730-03003435 | 30 | 34 | 35 | | | 2,73 € | | | 23730-03203620 | 32 | 36 | 20 | | | 2,01 € | | | 23730-03203625 | 32 | 36 | 25 | | | 2,10 € | | | 23730-03503920 | 35 | 39 | 20 | | | 2,10 € | | | 23730-03503940 | 35 | 39 | 40 | | | 3,15 € | | | 23730-03804225 | 38 | 42 | 25 | | | 2,74 € | | | 23730-04004420 | 40 | 44 | 20 | | | 2,23 € | | | 23730-04004430 | 40 | 44 | 30 | | | 3,02 € | | | 23730-04004450 | 40 | 44 | 50 | | | 4,75 € | | | 23730-05005530 | 50 | 55 | 30 | | | 4,40 € | | | 23730-05005550 | 50 | 55 | 50 | | | 6,35 € | |
