22004Pulegge per cinghie dentate profilo HTD 5M |
Indietro |
|
|
DescrizioneMateriale:Acciaio.
Pulegge per cinghie dentate senza flange di scorrimento in alluminio.Versione:Acciaio fosfatizzato.
Alluminio non trattato.Nota:Profilo HTD standard con divisione metrica (dentatura semicircolare). Almeno una puleggia dentata deve essere dotata di flangia di scorrimento. Le pulegge dentate possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le pulegge dentate. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle bussole per ridurre il diametro.
Per una questione di peso, le superfici piane delle pulegge dentate possono essere dotate di un avvallamento.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

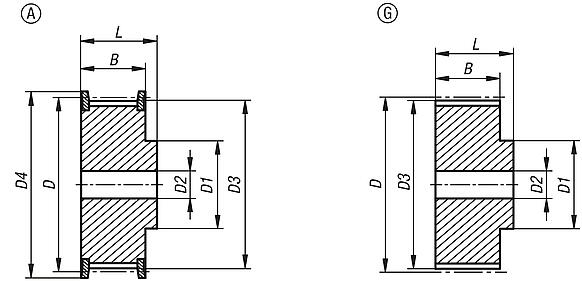

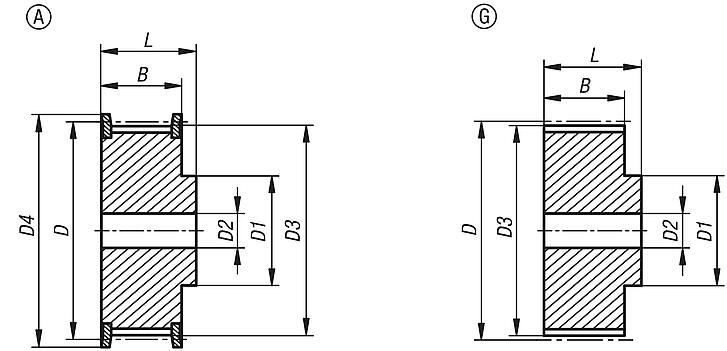

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Larghezza cinghia | Forma | Materiale
corpo base | Numero
denti
| D | D1
max. | D2
max. | D3 | D4
max. | B | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 22004-051512 | 15 | A | acciaio | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 20,5 | 26 |  | | 6,10 € | | | 22004-051514 | 15 | A | acciaio | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 20,5 | 26 | | | 7,12 € | | | 22004-051515 | 15 | A | acciaio | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 20,5 | 26 | | | 7,36 € | | | 22004-051516 | 15 | A | acciaio | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 20,5 | 26 | | | 7,64 € | | | 22004-051518 | 15 | A | acciaio | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 20,5 | 26 | | | 8,14 € | | | 22004-051520 | 15 | A | acciaio | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 20,5 | 26 | | | 8,72 € | | | 22004-051521 | 15 | A | acciaio | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 20,5 | 26 | | | 9,03 € | | | 22004-051522 | 15 | A | acciaio | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 20,5 | 26 | | | 9,15 € | | | 22004-051524 | 15 | A | acciaio | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 20,5 | 28 | | | 10,48 € | | | 22004-051526 | 15 | A | acciaio | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 20,5 | 28 | | | 11,06 € | | | 22004-051528 | 15 | A | acciaio | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 20,5 | 28 | | | 11,20 € | | | 22004-051530 | 15 | A | acciaio | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 20,5 | 28 | | | 12,81 € | | | 22004-051532 | 15 | A | acciaio | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 20,5 | 28 | | | 14,13 € | | | 22004-051536 | 15 | A | acciaio | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 20,5 | 28 | | | 15,28 € | | | 22004-051540 | 15 | A | acciaio | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 20,5 | 28 | | | 17,47 € | | | 22004-051544 | 15 | G | alluminio | 44 | 70,03 | 38 | 8 | 68,89 | - | 20,5 | 30 | | | 21,39 € | | | 22004-051548 | 15 | G | alluminio | 48 | 76,39 | 45 | 8 | 75,25 | - | 20,5 | 30 | | | 23,83 € | | | 22004-051560 | 15 | G | alluminio | 60 | 95,49 | 50 | 8 | 94,35 | - | 20,5 | 30 | | | 29,54 € | | | 22004-051572 | 15 | G | alluminio | 72 | 114,59 | 50 | 8 | 113,45 | - | 20,5 | 30 | | | 35,36 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Larghezza cinghia | Forma | Materiale
corpo base | Numero
denti
| D | D1
max. | D2
max. | D3 | D4
max. | B | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 22004-052512 | 25 | A | acciaio | 12 | 19,1 | 13 | 6 | 17,96 | 23 | 30 | 36 | | | 8,14 € | | | 22004-052514 | 25 | A | acciaio | 14 | 22,28 | 14 | 6 | 21,14 | 25 | 30 | 36 | | | 9,15 € | | | 22004-052515 | 25 | A | acciaio | 15 | 23,87 | 16 | 6 | 22,73 | 28 | 30 | 36 | | | 9,44 € | | | 22004-052516 | 25 | A | acciaio | 16 | 25,47 | 16,5 | 6 | 24,32 | 28 | 30 | 36 | | | 9,53 € | | | 22004-052518 | 25 | A | acciaio | 18 | 28,65 | 20 | 6 | 27,51 | 32 | 30 | 36 | | | 10,19 € | | | 22004-052520 | 25 | A | acciaio | 20 | 31,83 | 23 | 6 | 30,69 | 36 | 30 | 36 | | | 10,48 € | | | 22004-052521 | 25 | A | acciaio | 21 | 33,42 | 24 | 6 | 32,28 | 38 | 30 | 38 | | | 11,71 € | | | 22004-052522 | 25 | A | acciaio | 22 | 35,01 | 25,5 | 6 | 33,87 | 39 | 30 | 38 | | | 11,93 € | | | 22004-052524 | 25 | A | acciaio | 24 | 38,19 | 27 | 6 | 37,06 | 42 | 30 | 38 | | | 13,10 € | | | 22004-052526 | 25 | A | acciaio | 26 | 41,38 | 30 | 6 | 40,24 | 46 | 30 | 38 | | | 14,35 € | | | 22004-052528 | 25 | A | acciaio | 28 | 44,56 | 30,5 | 6 | 43,42 | 50 | 30 | 38 | | | 15,20 € | | | 22004-052530 | 25 | A | acciaio | 30 | 47,75 | 35 | 8 | 46,61 | 51 | 30 | 38 | | | 16,01 € | | | 22004-052532 | 25 | A | acciaio | 32 | 50,93 | 38 | 8 | 49,79 | 55 | 30 | 38 | | | 18,08 € | | | 22004-052536 | 25 | A | acciaio | 36 | 57,3 | 38 | 8 | 56,16 | 62 | 30 | 38 | | | 19,65 € | | | 22004-052540 | 25 | A | acciaio | 40 | 63,66 | 38 | 8 | 62,52 | 71 | 30 | 38 | | | 22,55 € | | | 22004-052544 | 25 | G | alluminio | 44 | 70,03 | 38 | 8 | 68,89 | - | 30 | 40 | | | 27,51 € | | | 22004-052548 | 25 | G | alluminio | 48 | 76,39 | 45 | 8 | 75,25 | - | 30 | 40 | | | 29,69 € | | | 22004-052560 | 25 | G | alluminio | 60 | 95,49 | 50 | 8 | 94,35 | - | 30 | 40 | | | 38,19 € | | | 22004-052572 | 25 | G | alluminio | 72 | 114,59 | 50 | 8 | 113,45 | - | 30 | 40 | | | 46,91 € | |
|
