Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alluminio.Versione:Superficie non trattata.Nota:Questi supporti sono necessari per sostenere gli alberi in combinazione con i cuscinetti lineari a sfere di tipo aperto.
Gli alberi con sostegno continuo consentono un supporto particolarmente rigido, in molti casi tuttavia è sufficiente un supporto parziale.
La lunghezza standard dei nostri supporti per alberi è di 600 mm. Questi elementi possono essere accorciati o combinati per ottenere dei sostegni più o meno lunghi.Accessori:Alberi di precisione con fori di montaggio 21590.
Viti di fissaggio 07160.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

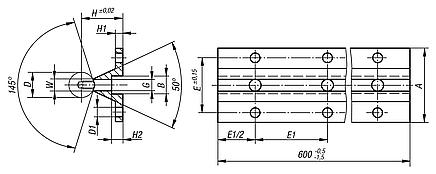

| N. ordine | Dimensioni | A | B | D
| D1 | E | E1 | G
Foro passante per vite a
testa cilindrica DIN 912 | H | H1 | H2 | W | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21565-12375X0600 | 12 | 40 | 8 | 12 | 4,5 | 29 | 75 | M4x16 | 22 | 5 | 5 | 5,8 |  |  | 72,11 € | | | 21565-16500X0600 | 16 | 45 | 9,5 | 16 | 5,5 | 33 | 100 | M5x20 | 26 | 5 | 6 | 7 | | | 74,72 € | | | 21565-20500X0600 | 20 | 52 | 11 | 20 | 6,6 | 37 | 100 | M6x25 | 32 | 6 | 6,5 | 8,3 | | | 84,21 € | | | 21565-25600X0600 | 25 | 57 | 14 | 25 | 6,6 | 42 | 120 | M8x25 | 36 | 6 | 8,5 | 10,8 | | | 89,69 € | | | 21565-30750X0600 | 30 | 69 | 17 | 30 | 9 | 51 | 150 | M10x30 | 42 | 7 | 10,5 | 11 | | | 94,32 € | | | 21565-40100X0600 | 40 | 73 | 17 | 40 | 9 | 55 | 200 | M10x30 | 50 | 8 | 10,5 | 15 | | | 92,00 € | | | 21565-50100X0600 | 50 | 84 | 19 | 50 | 11 | 63 | 200 | M12x30 | 60 | 9 | 12,5 | 19 | | | 113,69 € | |
