        Unità a cuscinetti lineari singole, aperte

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in alluminio.Versione:Alloggiamento non trattato.Nota:Queste unità di cuscinetti lineari pronte per il montaggio sono costituite da un alloggiamento in alluminio estruso, da un cuscinetto lineare a sfere autoallineante 21510 e da tenute su entrambi i lati. Il cuscinetto è fissato nell'alloggiamento con vite cilindrica.

Tolleranza albero consigliata: h6.

Capacità di carico secondo le specifiche del cuscinetto lineare a sfere.Su richiesta:Le unità a cuscinetti lineari possono essere equipaggiate con tutti i cuscinetti lineari a sfere riportati in questo catalogo.Accessori:Guarnizione aggiuntiva 21560.
Albero di precisione 21590 o 21595.
Viti di fissaggio 07160 o 07161.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 21535 Unità a cuscinetti lineari singole, aperte

192 kB

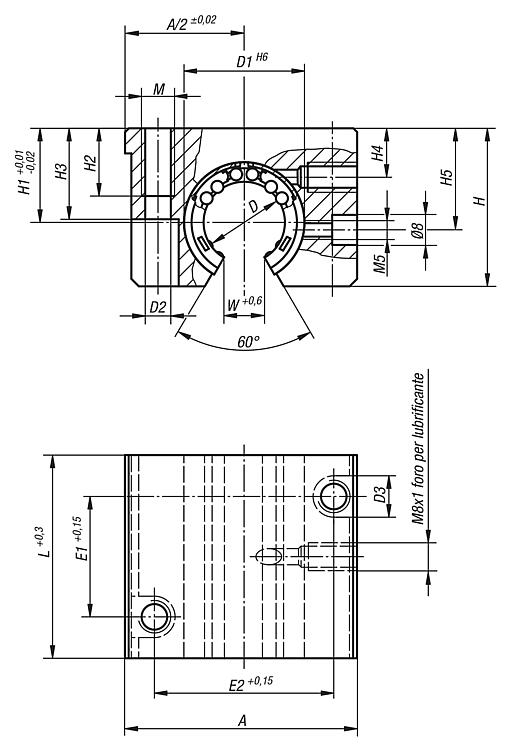

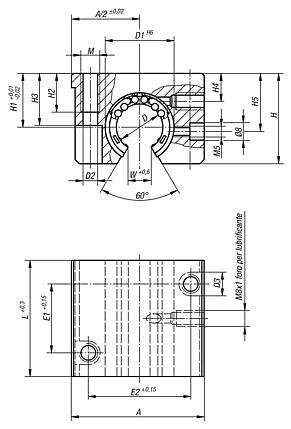

Disegni

Selezione/filtro articoli

N. ordine	A	D	D1	D2	D3	E1	E2	H	H1	H2	H3	H4	H5	L	M	W	Prezzo
21535-121012	43	12	22	4,2	8	23	32	28	18	11	23,5	8	16,65	39	M5	7	73,52 €
21535-161012	53	16	26	5,2	10	26	40	35	22	13	30	12	22	43	M6	9,4	78,44 €
21535-201012	60	20	32	6,8	11	32	45	42	25	18	34	13	25	54	M8	10,2	90,55 €
21535-251012	78	25	40	8,6	15	40	60	51	30	22	40	15	31,5	67	M10	12,5	113,33 €
21535-301012	87	30	47	8,6	15	45	68	60	35	22	48	16	33	79	M10	13,9	131,22 €
21535-401012	108	40	62	10,3	18	58	86	77	45	26	60	20	43,5	91	M12	18	187,42 €
21535-501012	132	50	75	14,25	20	50	108	88	50	34	49	20	47,5	113	M16	33	270,53 €
