        Guide lineari a rulli

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per cuscinetti volventi.Versione:Galvanizzato.
Guide di scorrimento temprate induttivamente e rettificate.Indicazioni per l'acquisto:Le viti di fissaggio sono comprese nella fornitura.Nota:Guide lineari compatte con profilo C con rotaie interne temprate. Il sistema, anche con un carico elevato, funzionerà in modo molto silenzioso.

Poiché la vite ha gioco all'interno del foro, la guida può essere allineata durante il montaggio.

Per ottenere le proprietà di scorrimento desiderate, deve essere sempre disponibile uno strato di lubrificante tra la pista e il rullo, che agisce inoltre come protezione dalla corrosione per le piste rettificate.Su richiesta:Lunghezze fino a max. 4080 mm.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 21322 Guide lineari a rulli

220 kB

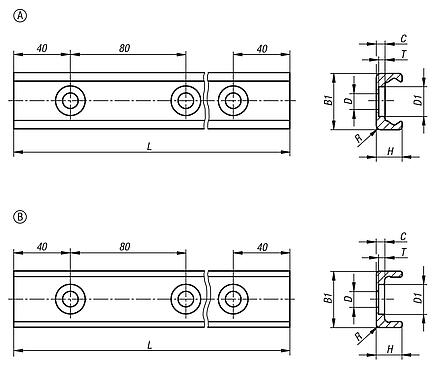

Disegni (sintesi completa)

Guide lineari a rulli forma A per supporti fissi

Maggiori informazioni

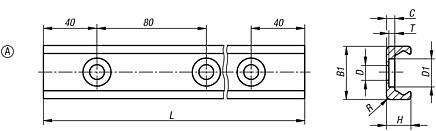

Disegni

Guide lineari a rulli forma A per supporti fissi

Selezione/filtro articoli

N. ordine	Forma	Versione	Dimensioni	B1	C	D per vite	D1	H	L	R	T	Prezzo
21322-118X0240	A	-	18	18	2,8	M4	9,5	8,25	240	1,5	2	34,36 €
21322-118X0400	A	-	18	18	2,8	M4	9,5	8,25	400	1,5	2	57,25 €
21322-118X0560	A	-	18	18	2,8	M4	9,5	8,25	560	1,5	2	80,14 €
21322-118X0800	A	-	18	18	2,8	M4	9,5	8,25	800	1,5	2	114,49 €
21322-118X1040	A	-	18	18	2,8	M4	9,5	8,25	1040	1,5	2	148,64 €
21322-118X1200	A	-	18	18	2,8	M4	9,5	8,25	1200	1,5	2	171,53 €
21322-128X0400	A	-	28	28	3	M5	11	12,25	400	1	2	65,25 €
21322-128X0560	A	-	28	28	3	M5	11	12,25	560	1	2	91,20 €
21322-128X0800	A	-	28	28	3	M5	11	12,25	800	1	2	130,50 €
21322-128X1040	A	-	28	28	3	M5	11	12,25	1040	1	2	169,64 €
21322-128X1200	A	-	28	28	3	M5	11	12,25	1200	1	2	195,55 €
21322-128X1440	A	-	28	28	3	M5	11	12,25	1440	1	2	247,48 €
21322-135X0400	A	-	35	35	3,5	M6	14,5	16	400	2	2,7	81,95 €
21322-135X0560	A	-	35	35	3,5	M6	14,5	16	560	2	2,7	114,70 €
21322-135X0800	A	-	35	35	3,5	M6	14,5	16	800	2	2,7	163,70 €
21322-135X1040	A	-	35	35	3,5	M6	14,5	16	1040	2	2,7	212,92 €
21322-135X1200	A	-	35	35	3,5	M6	14,5	16	1200	2	2,7	245,65 €
21322-135X1440	A	-	35	35	3,5	M6	14,5	16	1440	2	2,7	294,48 €
21322-143X0400	A	-	43	43	4,5	M8	18	21	400	2,5	3,1	89,96 €
21322-143X0560	A	-	43	43	4,5	M8	18	21	560	2,5	3,1	126,17 €
21322-143X0800	A	-	43	43	4,5	M8	18	21	800	2,5	3,1	179,96 €
21322-143X1040	A	-	43	43	4,5	M8	18	21	1040	2,5	3,1	233,91 €
21322-143X1200	A	-	43	43	4,5	M8	18	21	1200	2,5	3,1	270,11 €
21322-143X1520	A	-	43	43	4,5	M8	18	21	1520	2,5	3,1	360,56 €
21322-143X2000	A	-	43	43	4,5	M8	18	21	2000	2,5	3,1	474,24 €

Guide lineari a rulli forma B per supporti liberi

Maggiori informazioni

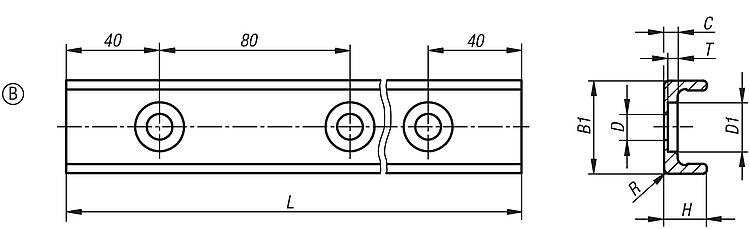

Disegni

Guide lineari a rulli forma B per supporti liberi

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Dimensioni	B1	C	D per vite	D1	H	L	R	T	Prezzo
21322-218X0240	B	Supporto libero	18	18	2,6	M4	9,5	8,25	240	1	1,9	34,36 €
21322-218X0400	B	Supporto libero	18	18	2,6	M4	9,5	8,25	400	1	1,9	57,25 €
21322-218X0560	B	Supporto libero	18	18	2,6	M4	9,5	8,25	560	1	1,9	80,14 €
21322-218X0800	B	Supporto libero	18	18	2,6	M4	9,5	8,25	800	1	1,9	114,49 €
21322-218X1040	B	Supporto libero	18	18	2,6	M4	9,5	8,25	1040	1	1,9	148,64 €
21322-218X1200	B	Supporto libero	18	18	2,6	M4	9,5	8,25	1200	1	1,9	171,53 €
21322-228X0400	B	Supporto libero	28	28	3	M5	11	12	400	1	2	65,25 €
21322-228X0560	B	Supporto libero	28	28	3	M5	11	12	560	1	2	91,20 €
21322-228X0800	B	Supporto libero	28	28	3	M5	11	12	800	1	2	130,50 €
21322-228X1040	B	Supporto libero	28	28	3	M5	11	12	1040	1	2	169,64 €
21322-228X1200	B	Supporto libero	28	28	3	M5	11	12	1200	1	2	195,55 €
21322-228X1440	B	Supporto libero	28	28	3	M5	11	12	1440	1	2	247,48 €
21322-235X0400	B	Supporto libero	35	35	3,5	M6	14,5	16	400	1	2,7	81,95 €
21322-235X0560	B	Supporto libero	35	35	3,5	M6	14,5	16	560	1	2,7	114,70 €
21322-235X0800	B	Supporto libero	35	35	3,5	M6	14,5	16	800	1	2,7	163,70 €
21322-235X1040	B	Supporto libero	35	35	3,5	M6	14,5	16	1040	1	2,7	212,92 €
21322-235X1200	B	Supporto libero	35	35	3,5	M6	14,5	16	1200	1	2,7	245,65 €
21322-235X1440	B	Supporto libero	35	35	3,5	M6	14,5	16	1440	1	2,7	294,48 €
21322-243X0400	B	Supporto libero	43	43	4,5	M8	18	21	400	1	3,1	89,96 €
21322-243X0560	B	Supporto libero	43	43	4,5	M8	18	21	560	1	3,1	126,17 €
21322-243X0800	B	Supporto libero	43	43	4,5	M8	18	21	800	1	3,1	179,96 €
21322-243X1040	B	Supporto libero	43	43	4,5	M8	18	21	1040	1	3,1	233,91 €
21322-243X1200	B	Supporto libero	43	43	4,5	M8	18	21	1200	1	3,1	270,11 €
21322-243X1520	B	Supporto libero	43	43	4,5	M8	18	21	1520	1	3,1	360,56 €
21322-243X2000	B	Supporto libero	43	43	4,5	M8	18	21	2000	1	3,1	474,24 €
