DescrizioneMateriale:Acciaio.Versione:Superficie zincata.Nota:Guide di scorrimento a perni volventi.

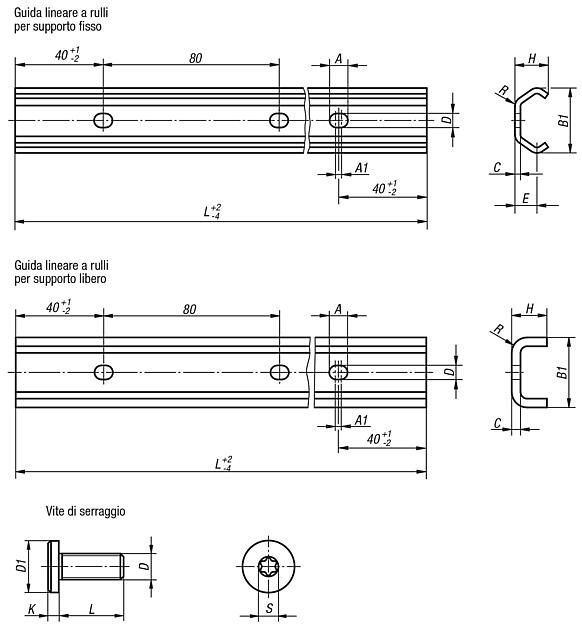

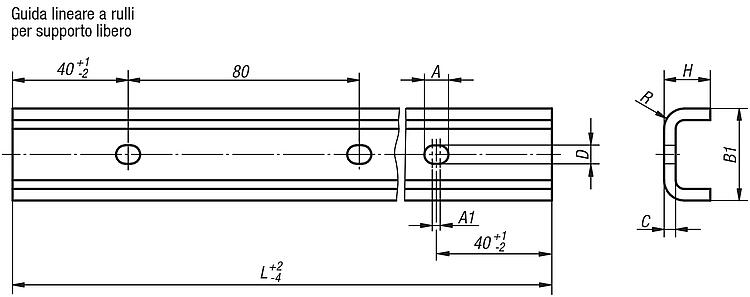

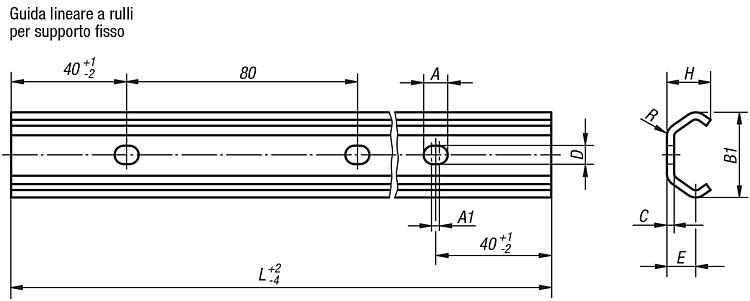

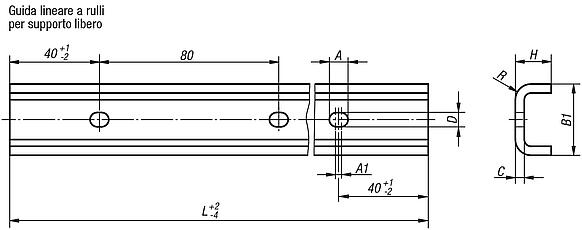

Le guide fisse servono per assorbire forze assiali e radiali. Le guide mobili servono per assorbire il carico delle forze radiali e, in combinazione con la guida fissa, permettono di assorbire eventuali coppie che si manifestano. Nel collegamento con cuscinetto bloccato e libero, la guida a supporto libero compensa gli errori di parallelismo e tolleranza.Su richiesta:Lunghezze fino a max. 3120 mm.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | A | A1 | B1 | C | D | E | H | L | R | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21320-120X0800 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 800 | 3 |  | | 37,38 € | | | 21320-120X1040 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 1040 | 3 | | | 43,04 € | | | 21320-120X2080 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 2080 | 3 | | | 69,09 € | | | 21320-120X3120 | 20 | 7 | 2 | 19,2 | 2 | 5 | 7 | 10 | 3120 | 3 | | | su richiesta | | | 21320-130X0800 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 800 | 4,5 | | | 44,22 € | | | 21320-130X1040 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 1040 | 4,5 | | | 50,15 € | | | 21320-130X2080 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 2080 | 4,5 | | | 81,21 € | | | 21320-130X3120 | 30 | 8,4 | 2 | 29,5 | 2,5 | 6,4 | 10 | 14,1 | 3120 | 4,5 | | | su richiesta | | | 21320-145X0800 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 800 | 6,5 | | | 85,53 € | | | 21320-145X1040 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 1040 | 6,5 | | | 103,95 € | | | 21320-145X2080 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 2080 | 6,5 | | | 166,31 € | | | 21320-145X3120 | 45 | 11 | 2 | 46,4 | 4 | 9 | 15,5 | 24 | 3120 | 6,5 | | | su richiesta | |
|
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | A | A1 | B1 | C | D | H | L | R | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21320-230X0800 | 30 | 11 | 5 | 29,8 | 3 | 6 | 16 | 800 | 6 | | | 48,74 € | | | 21320-230X1040 | 30 | 11 | 5 | 29,8 | 3 | 6 | 16 | 1040 | 6 | | | 55,27 € | | | 21320-230X2080 | 30 | 11 | 5 | 29,8 | 3 | 6 | 16 | 2080 | 6 | | | 89,22 € | | | 21320-230X3120 | 30 | 11 | 5 | 29,8 | 3 | 6 | 16 | 3120 | 6 | | | su richiesta | | | 21320-245X0800 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 800 | 9 | | | 93,93 € | | | 21320-245X1040 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 1040 | 9 | | | 114,45 € | | | 21320-245X2080 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 2080 | 9 | | | 182,95 € | | | 21320-245X3120 | 45 | 11 | 2 | 43,8 | 4 | 9 | 24,5 | 3120 | 9 | | | su richiesta | |
|
|
