20100Moduli prensili pinze parallele |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento in alluminio ad alta resistenza.
Alberi guida e glifo in acciaio.Versione:Alloggiamento con rivestimento Hart-Coat.
Alberi guida temprati e rettificati.Nota:Pinze parallele con cinematica del glifo, pneumatiche senza manutenzione. Controllo mediante valvola a 4/2 o 5/2 vie. L'azionamento avviene mediante aria compressa a 4-8 bar, costante, filtrata (10 µm), secca, oliata o non oliata.
Da serrare assolutamente al centro. A scelta per filettatura interna o esterna. Su richiesta, i finecorsa possono essere integrati con gli interruttori di prossimità disponibili come accessori.
Accuratezza di ripetibilità ±0,02 mm.Accessori:Per interruttori di prossimità e connettori a spina vedere la tabella.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

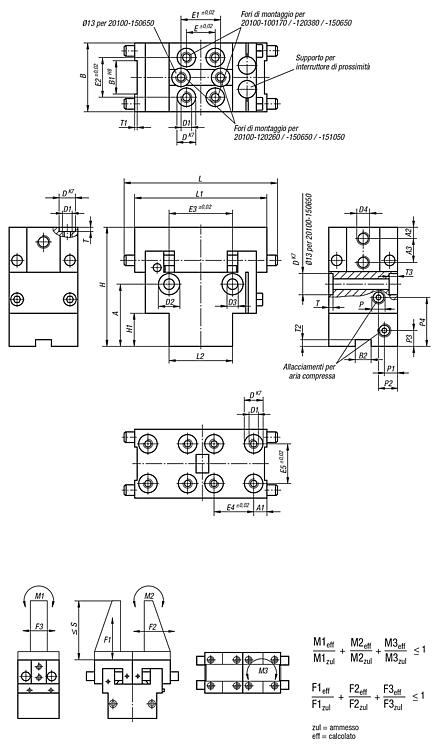

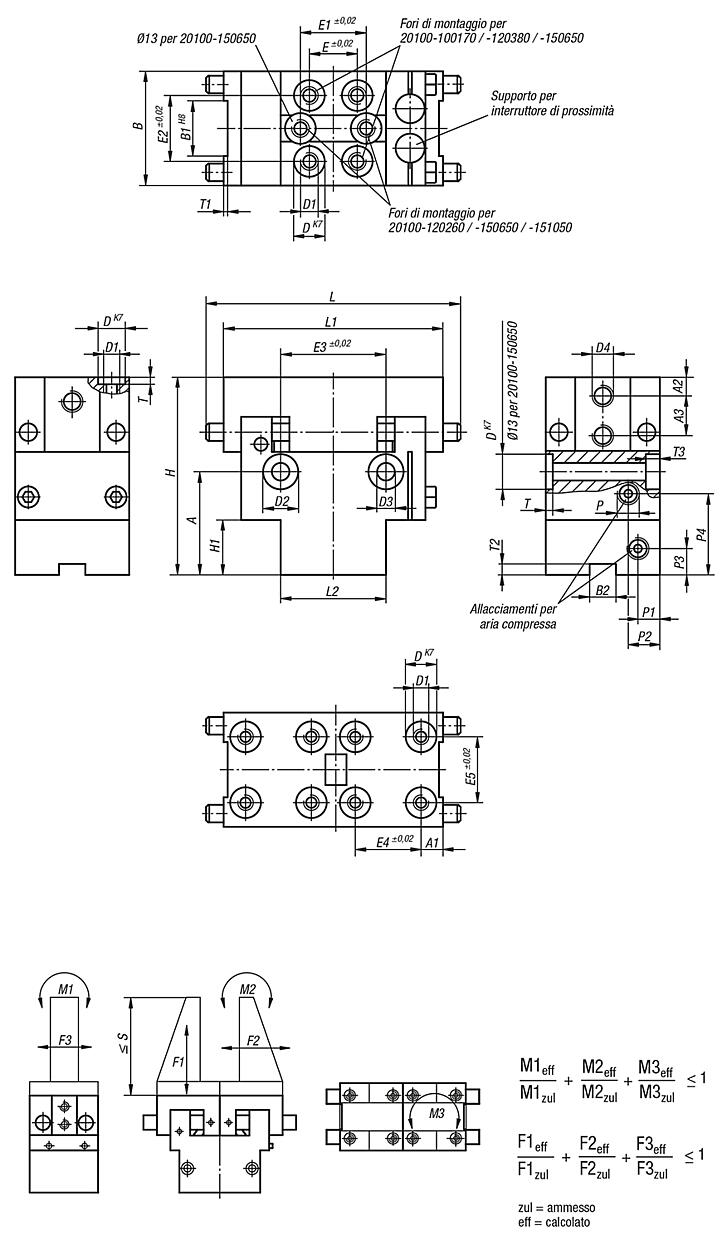

| N. ordine | A | A1 | A2 | A3 | B | B1 | B2 | D | D1
| D2 | D3 | D4 | E | E1 | E2 | E3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 20100-030025 | 21,5 | 5 | 4,5 | - | 19 | 6 | - | 7 | M3 | 6 | 3 | M3 | 11 | - | 11 | 17,5 |  |  | 600,07 € | | | 20100-040036 | 24 | 5 | 6 | - | 26 | 10 | 6 | 7 | M4 | 7,5 | 4,3 | M4 | 15 | - | 15 | 24 | | | 632,97 € | | | 20100-050085 | 33,5 | 5 | 5 | - | 28 | 12 | 6 | 7 | M4 | 7,5 | 4,3 | M5 | 26 | - | 15 | 32 | | | 720,10 € | | | 20100-100170 | 22,5 | 4,5 | 10 | - | 40 | 16 | 6 | 7 | M4 | 7,5 | 4,3 | M6 | 32 | - | 32 | 38 | | | 830,24 € | | | 20100-120260 | 20 | 8 | 11 | - | 45 | 20 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | 48 | 24 | 48 | | | 983,14 € | | | 20100-120380 | 21 | 6 | 9 | 16 | 60 | 25 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | - | 48 | 58 | | | 1.200,16 € | | | 20100-120660 | 21 | 6 | 9 | 16 | 60 | 25 | - | 10 | M6 | 10,5 | 6,4 | M8 | 48 | - | 48 | 58 | | | 1.200,16 € | | | 20100-150650 | 27 | 11 | 12 | 20 | 75 | 28 | - | 10 | M6 | 13,5 | 8,2 | M8 | 48 | 72 | 48 | 72 | | | 1.463,18 € | | | 20100-151050 | 27 | 11 | 12 | 20 | 75 | 28 | - | 10 | M6 | 13,5 | 8,2 | M8 | 48 | 72 | 48 | 72 | | | 1.463,18 € | |
| N. ordine | E4 | E5 | H | H1 | L
| L1 | L2 | P | P1 | P2 | P3 | P4 | T | T1 | T2 | T3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 20100-030025 | - | 11 | 40 | 13 | 40 | 34 | 19 | M5 | 9,5 | 9,5 | 4,5 | 16 | 1,6 | 0,5 | - | 3,5 | | | 600,07 € | | | 20100-040036 | 15 | 15 | 45 | 12,5 | 60 | 50 | 24 | M5 | 4,5 | 7 | 6 | 18,5 | 1,6 | 1 | 2,5 | 4,2 | | | 632,97 € | | | 20100-050085 | 20 | 20 | 56 | 20 | 70 | 60 | 34 | M5 | 4 | 7 | 6,5 | 28 | 1,6 | 1 | 2,5 | 4,5 | | | 720,10 € | | | 20100-100170 | 32 | 32 | 67 | 18,5 | 100 | 82 | 42 | M5 | 9 | 9 | 6 | 27 | 1,6 | 1,5 | 2,5 | 4,5 | | | 830,24 € | | | 20100-120260 | 32 | 32 | 81 | 23,5 | 120 | 96 | 60 | R1/8 | 8 | 8 | 8 | 30,5 | 2,1 | 1,5 | - | 6,5 | | | 983,14 € | | | 20100-120380 | 48 | 48 | 87 | 39 | 145 | 120 | 70 | R1/8 | 15 | 15 | 11,5 | 30 | 2,1 | 2 | - | 6,5 | | | 1.200,16 € | | | 20100-120660 | 48 | 48 | 87 | 39 | 145 | 120 | 70 | R1/8 | 15 | 15 | 11,5 | 30 | 2,1 | 2 | - | 6,5 | | | 1.200,16 € | | | 20100-150650 | 48 | 48 | 108 | 47 | 171 | 140 | 90 | R1/8 | 22 | 22 | 15 | 38 | 2,1 | 2 | - | 9 | | | 1.463,18 € | | | 20100-151050 | 48 | 48 | 108 | 47 | 171 | 140 | 90 | R1/8 | 22 | 22 | 15 | 38 | 2,1 | 2 | - | 9 | | | 1.463,18 € | |
| N. ordine | Corsa per
ogni ganascia | Forza di serraggio
a 6 bar
(N) | Forza di espansione
a 6 bar
(N) | Peso consigliato
del pezzo da lavorare
kg | Ø cilindro | Consumo d'aria
per ogni ciclo
a 6 bar (ccm) | Interruttore
di prossimità
compatibile | Connettore
a spina
compatibile | CAD | Acc. | Prezzo | Ordinare |
|---|
| 20100-030025 | 3 | 25 | 35 | 0,12 | 14 | 0,34 | 83000-010X2000 | - | | | 600,07 € | | | 20100-040036 | 4 | 36 | 46 | 0,17 | 16 | 0,8 | 83000-030X3000 | - | | | 632,97 € | | | 20100-050085 | 5 | 85 | 95 | 0,4 | 25 | 2,5 | 83000-030X3000 | - | | | 720,10 € | | | 20100-100170 | 10 | 170 | 170 | 0,76 | 32 | 8 | 83000-040 | 80150-010X2000 | | | 830,24 € | | | 20100-120260 | 12 | 260 | 260 | 1,17 | 40 | 15,1 | 83000-050 | 80150-010X2000 | | | 983,14 € | | | 20100-120380 | 12 | 380 | 380 | 1,78 | 50 | 23,6 | 83000-040 | 80150-010X2000 | | | 1.200,16 € | | | 20100-120660 | 12 | 660 | 660 | 2,96 | 50 | 23,6 | 83000-040 | 80150-010X2000 | | | 1.200,16 € | | | 20100-150650 | 15 | 650 | 650 | 3 | 63 | 46,8 | 83000-050 | 80150-010X2000 | | | 1.463,18 € | | | 20100-151050 | 15 | 1050 | 1050 | 4,74 | 63 | 46,8 | 83000-050 | 80150-010X2000 | | | 1.463,18 € | |
| N. ordine | M1
Nm | M2
Nm | M3
Nm | F1
N | F2
N
| F3
N | C
max. | Momento
di inerzia
(10⁻³ kgm²) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 20100-030025 | 1,6 | 1,5 | 1,5 | 140 | 84 | 140 | 25 | 0,00632 | | | 600,07 € | | | 20100-040036 | 3,9 | 3,7 | 1,3 | 250 | 82 | 71 | 40 | 0,0278 | | | 632,97 € | | | 20100-050085 | 6 | 6 | 1,6 | 280 | 100 | 72 | 50 | 0,0767 | | | 720,10 € | | | 20100-100170 | 12 | 14 | 12 | 540 | 150 | 400 | 65 | 0,416 | | | 830,24 € | | | 20100-120260 | 27 | 30 | 12 | 1100 | 640 | 340 | 80 | 0,787 | | | 983,14 € | | | 20100-120380 | 57 | 67 | 95 | 1500 | 350 | 2100 | 110 | 1,89 | | | 1.200,16 € | | | 20100-120660 | 57 | 67 | 95 | 1500 | 350 | 2100 | 110 | 1,89 | | | 1.200,16 € | | | 20100-150650 | 87 | 94 | 201 | 1900 | 890 | 3700 | 140 | 5,36 | | | 1.463,18 € | | | 20100-151050 | 87 | 94 | 201 | 1900 | 890 | 3700 | 140 | 5,36 | | | 1.463,18 € | |
