        Moduli lineari pneumatici con guida a rulli incrociati, capacità di carico max. 240 N

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in alluminio ad alta resistenza.
Sistema di arresto in acciaio.Versione:Alloggiamento anodizzato.
Sistema di arresto temprato e brunito.Nota:Moduli lineari pneumatici senza manutenzione con cuscinetto a rulli e una capacità di carico di max. 240 N. Comando mediante valvola a 4/2 o 5/2 vie. L'azionamento avviene mediante aria compressa a 4-8 bar, costante, filtrata (10 µm), secca, oliata o non oliata. Collegamento aria compressa M5.
I moduli delle stesse dimensioni possono essere combinati senza piastre di regolazione mediante il sistema di centratura di precisione con anelli di centraggio 20240.
La posizione del sistema di arresto è variabile.

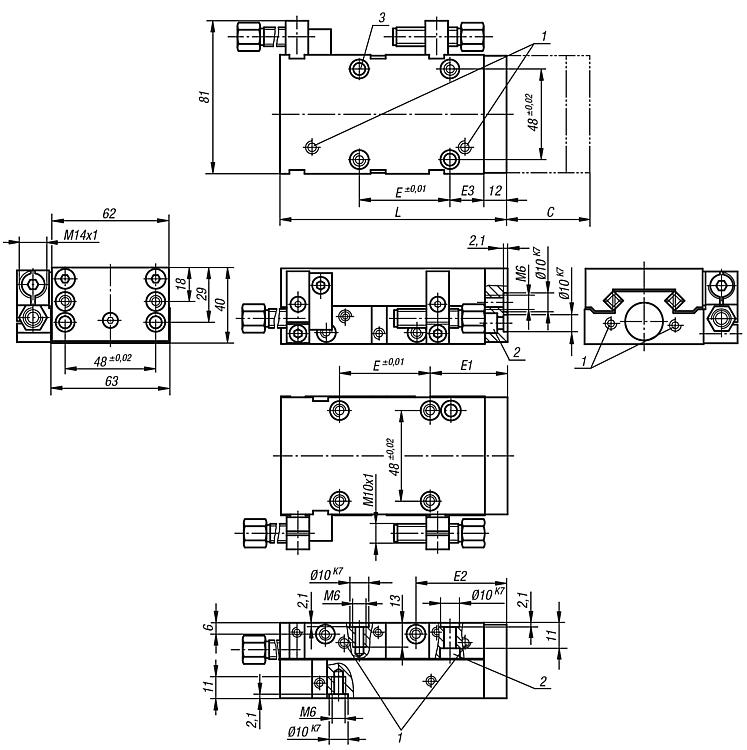

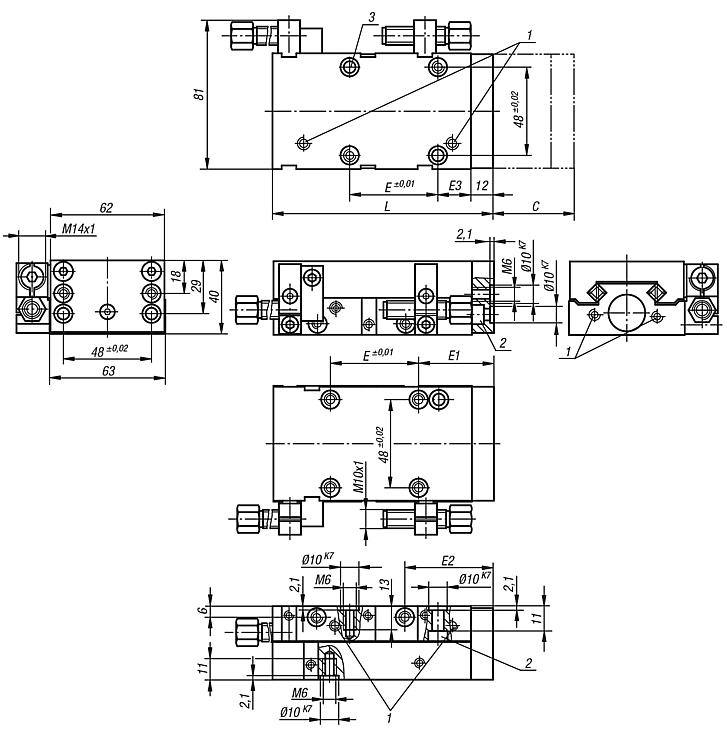

Accuratezza di ripetibilità ±0,01 mm.Accessori:Per ammortizzatori, interruttori di prossimità e connettori a spina vedere la tabella.Nota disegno:

1) Allacciamenti per aria compressa
2) Svasatura per vite a testa cilindrica ISO 4762-M6
3) Per la corsa 30/75/125/175 non è possibile montare una vite

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 20036 Moduli lineari pneumatici con guida a rulli incrociati, capacità di carico max. 240 N

350 kB

Nota tecnica per Moduli lineari pneumatici con guida lineare

102 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Dimensioni	E	E1	E2	E3	L	Corsa S	Capacità di carico N	Forza del pistone a 6 bar (N)	Forza di ritorno a 6 bar (N)	Ø cilindro	Consumo d'aria per ogni ciclo a 6 bar (ccm)	Prezzo
20036-6030	6	1 x 48	29	36	18	121	30	240	76	66	16	11,2	1.233,04 €
20036-6075	6	2 x 48	35	42	21	175	75	200	76	66	16	28	1.524,04 €
20036-6125	6	3 x 48	17	45	27	231	125	160	76	66	16	46,8	1.815,01 €
20036-6175	6	4 x 48	26	52	34	288	175	120	76	66	16	65,5	2.106,03 €
20036-6200	6	4 x 48	26	52	34	288	200	100	76	66	16	74,8	2.250,68 €

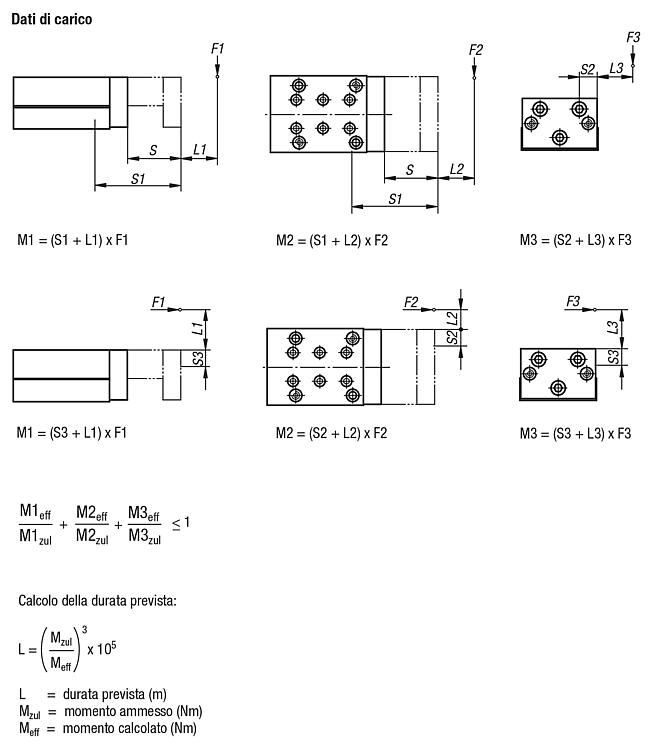

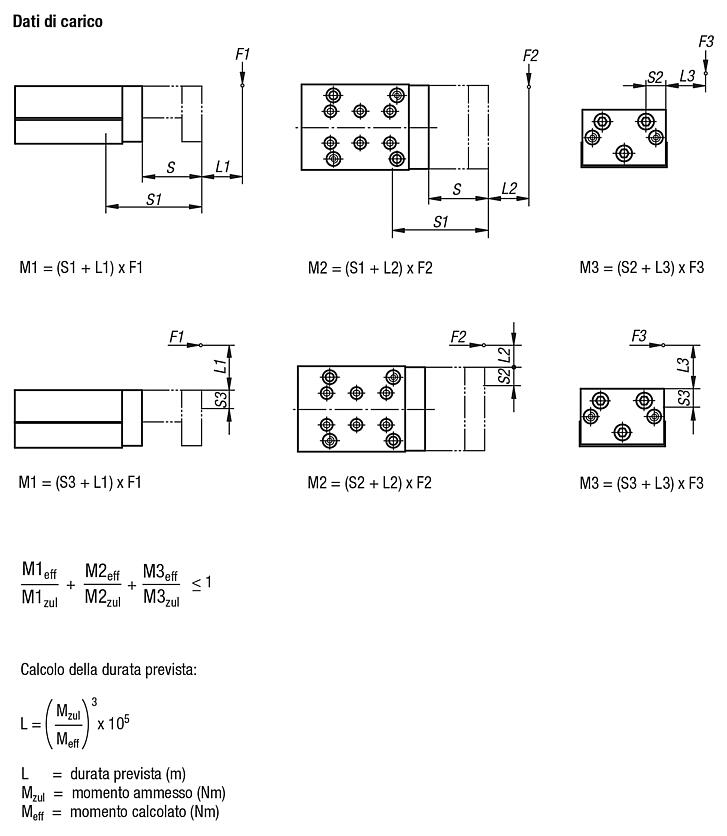

N. ordine	Dimensioni	M1 Nm	M2 Nm	M3 Nm	S1	S2	S3	Prezzo
20036-6030	6	33,2	33,2	44,6	45 + S/2 (corsa)	14	16	1.233,04 €
20036-6075	6	38,7	38,7	59,5	70 + S/2 (corsa)	14	16	1.524,04 €
20036-6125	6	44,2	44,2	59,5	95 + S/2 (corsa)	14	16	1.815,01 €
20036-6175	6	49,7	49,7	74,4	120 + S/2 (corsa)	14	16	2.106,03 €
20036-6200	6	49,7	49,7	74,4	120 + S/2 (corsa)	14	16	2.250,68 €
