        Piastre base alluminio con cave a T

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Piastra di base in alluminio.
Bussole filettate in acciaio inox.Versione:con rivestimento duro.Nota:Piastre di base con cave a T e filettatura di collegamento. Con scala per il posizionamento esatto e riproducibile degli elementi di serraggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01041 Piastre base alluminio con cave a T

213 kB

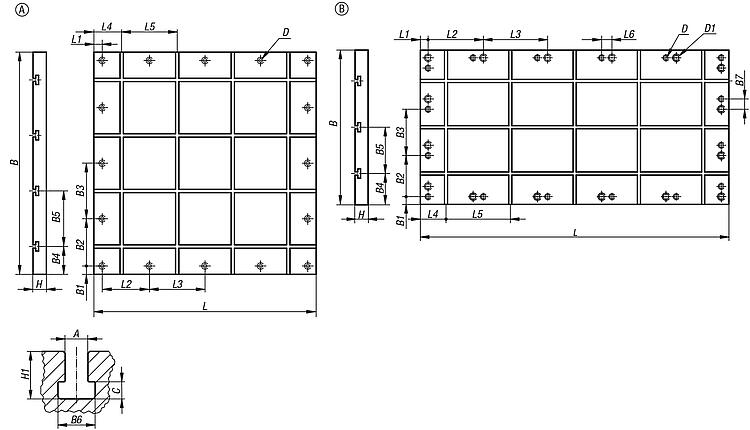

Disegni (sintesi completa)

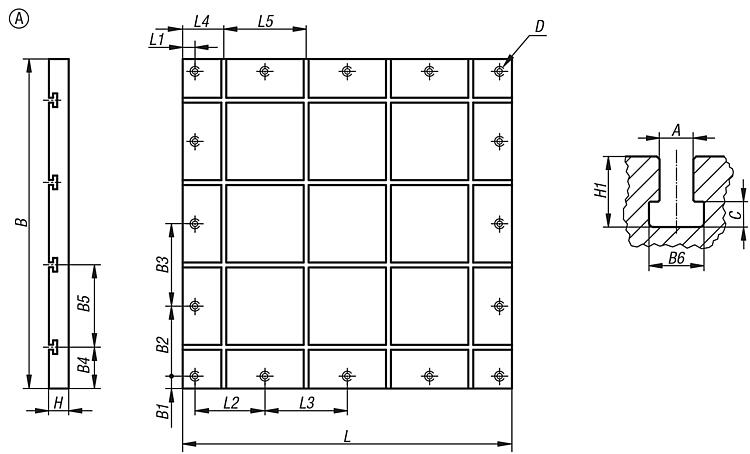

Piastre d'appoggio in alluminio con cave a T, forma A

Maggiori informazioni

Disegni

Piastre d'appoggio in alluminio con cave a T, forma A

Selezione/filtro articoli

N. ordine	Forma	A	B	B1	B2	B3	B4	B5	B6	C	D	H	H1	L	L1	L2	L3	L4	L5	CAD	Acc.	Prezzo	Ordinare
01041-40040024	A	6	400	15	85	100	50	100	16,5	5	M8	24	10	400	15	85	100	50	100			2.603,21 €
01041-50025024	A	6	250	15	110	-	80	90	16,5	5	M8	24	10	500	15	110	125	62,5	125			2.180,57 €

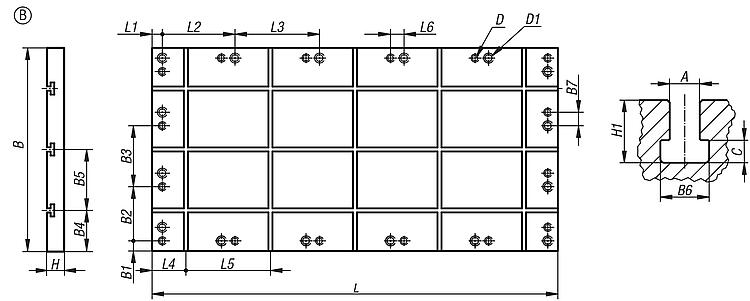

Piastre d'appoggio in alluminio con cave a T, forma B

Maggiori informazioni

Disegni

Piastre d'appoggio in alluminio con cave a T, forma B

Selezione/filtro articoli

N. ordine	Forma	A	B	B1	B2	B3	B4	B5	B6	B7	C	D	D1	H	H1	L	L1	L2	L3	L4	L5	L6	CAD	Acc.	Prezzo	Ordinare
01041-60030024	B	6	300	15	80	90	60	90	16,5	20	5	M8	M10	24	10	600	15	107,5	125	50	125	20			2.727,42 €
01041-80040024	B	6	400	15	85	90	65	90	16,5	20	5	M8	M10	24	10	800	15	145	125	87,5	125	20			4.435,30 €
