        Manovelle a gomito simili a DIN 468

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo della manovella in ghisa malleabile o ghisa sferoidale.Versione:Superficie sabbiata.Nota:Forma D: manovella con impugnatura girevole
Forma F: manovella con impugnatura fissaParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06480 Manovelle a gomito simili a DIN 468

138 kB

Disegni (sintesi completa)

Manovelle a gomito simili a DIN 468, Forma D, con impugnatura girevole

Maggiori informazioni

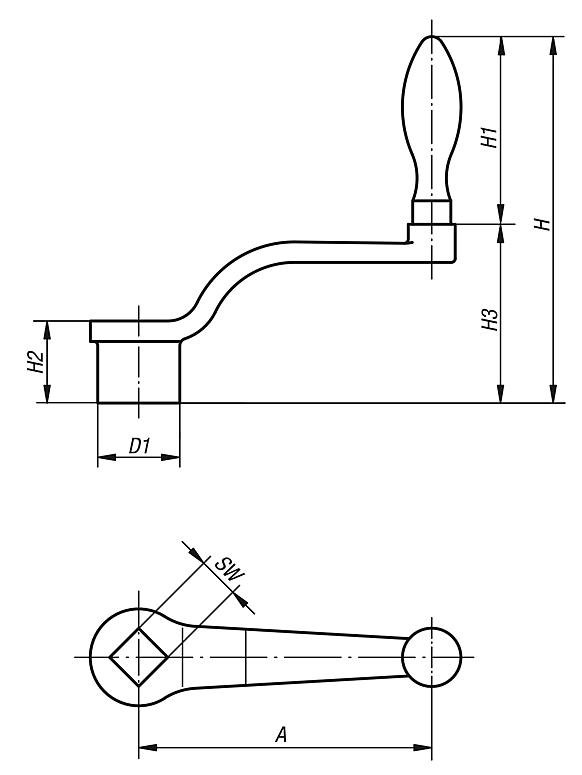

Disegni

Manovelle a gomito simili a DIN 468, Forma D, con impugnatura girevole

Selezione/filtro articoli

N. ordine	Forma	A	D1	H	H1	H2	H3	SW	Diametro impugnatura	Prezzo
06480-206X10	D	63	20	92	52	20	40	10+0,2	16	19,94 €
06480-208X10	D	80	24	109	65	24	44	10+0,2	20	22,41 €
06480-208X12	D	80	24	109	65	24	44	12+0,2	20	22,41 €
06480-210X12	D	100	28	120	65	28	55	12+0,2	20	23,14 €
06480-210X14	D	100	28	120	65	28	55	14+0,3	20	23,14 €
06480-212X14	D	125	34	141	83	34	58	14+0,3	25	29,21 €
06480-212X17	D	125	34	141	83	34	58	17+0,3	25	29,21 €
06480-216X17	D	160	37	153	83	38	70	17+0,3	25	32,41 €
06480-216X19	D	160	37	153	83	38	70	19+0,3	25	32,41 €
06480-220X19	D	200	40	189	105	44	84	19+0,3	32	47,32 €
06480-220X22	D	200	40	189	105	44	84	22+0,3	32	47,32 €

Manovelle a gomito simili a DIN 468, Forma F, con impugnatura fissa

Maggiori informazioni

Disegni

Manovelle a gomito simili a DIN 468, Forma F, con impugnatura fissa

Selezione/filtro articoli

N. ordine	Forma	A	D1	H	H1	H2	H3	SW	Diametro impugnatura	Prezzo
06480-106X10	F	63	20	92	52	20	40	10+0,2	16	13,40 €
06480-108X10	F	80	24	109	65	24	44	10+0,2	20	15,16 €
06480-108X12	F	80	24	109	65	24	44	12+0,2	20	15,16 €
06480-110X12	F	100	28	120	65	28	55	12+0,2	20	16,33 €
06480-110X14	F	100	28	120	65	28	55	14+0,3	20	16,33 €
06480-112X14	F	125	34	141	83	34	58	14+0,3	25	21,62 €
06480-112X17	F	125	34	141	83	34	58	17+0,3	25	21,62 €
06480-116X17	F	160	37	153	83	38	70	17+0,3	25	27,58 €
06480-116X19	F	160	37	153	83	38	70	19+0,3	25	27,58 €
06480-120X19	F	200	40	189	105	44	84	19+0,3	32	38,21 €
06480-120X22	F	200	40	189	105	44	84	22+0,3	32	38,21 €
