        Piastre di bloccaggio per chiusura 1/4 di giro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Custodia in acciaio o acciaio inox.
Dado in acciaio inox.Versione:Alloggiamento nichelato o non trattato.
Dado non trattato.Nota:Viti di fissaggio M2 o M3 fornite in dotazione.
Possibilità di montaggio forma A
per spessore della piastra da 6 a 10 mm.
Possibilità di montaggio forma B
per spessore della piastra superiore a 10 mm.Accessori:Chiusura a levetta 05591 o 05591-05.

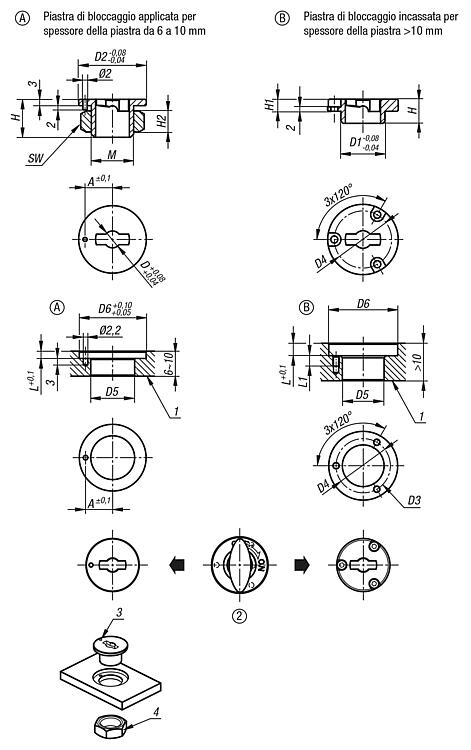

Nota disegno:

1) Piastra
2) Chiusura 1/4 di giro
3) Elemento di centraggio
4) Dado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05592 Piastre di bloccaggio per chiusura 1/4 di giro

189 kB

Nota tecnica per chiusura 1/4 di giro 05591 e piastra di bloccaggio 05592

180 kB

Nota tecnica per chiusura 1/4 di giro 05591-05 e piastra di bloccaggio 05592

221 kB

Disegni (sintesi completa)

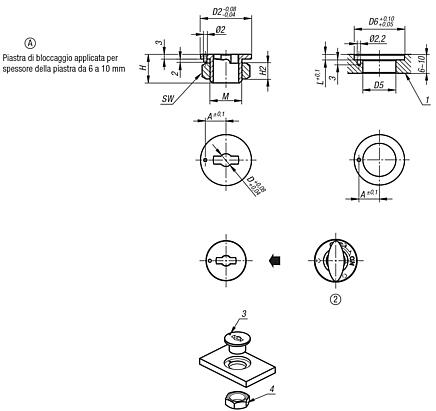

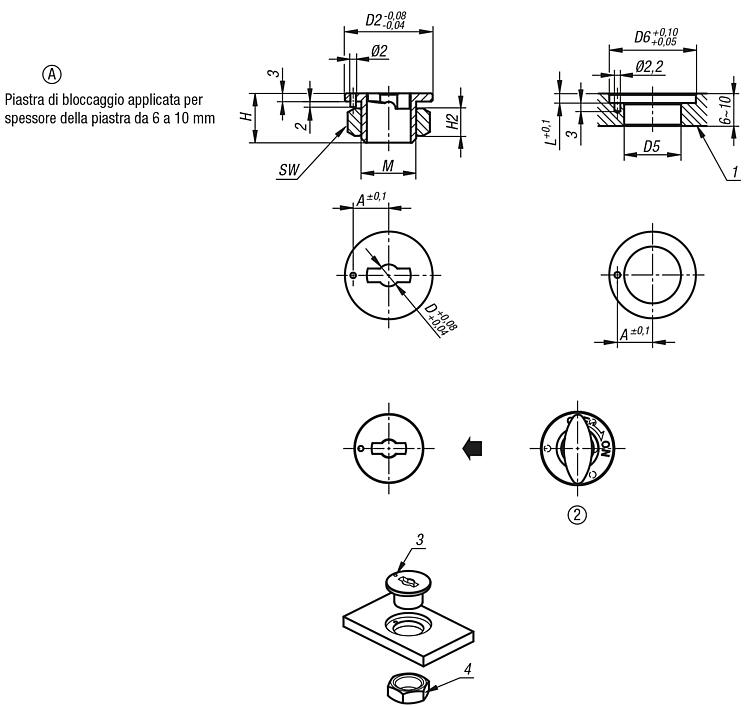

Piastre di bloccaggio applicate per chiusura 1/4 di giro

Maggiori informazioni

Disegni

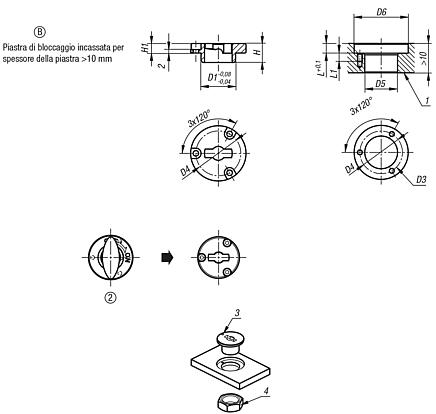

Piastre di bloccaggio applicate per chiusura 1/4 di giro

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Versione 2	D	D2	A	M	H2	SW	H	D5	D6	L	Prezzo
05592-50	A	acciaio	applicato	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	15,25 €
05592-80	A	acciaio	applicato	8	32	13	M20X1,5	10	30	18	21	32	3,5	16,20 €
05592-150	A	acciaio inox	applicato	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	25,69 €
05592-180	A	acciaio inox	applicato	8	32	13	M20X1,5	10	30	18	21	32	3,5	28,54 €

Piastre di bloccaggio incassate per chiusura 1/4 di giro

Maggiori informazioni

Disegni

Piastre di bloccaggio incassate per chiusura 1/4 di giro

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Versione 2	D	D1	D2	D4	H	H1	D3 per vite DIN 912	D5	D6	L	L1	Prezzo
05592-501	B	acciaio	incassato	5	14	25	21	9	4,5	M2	14	26	5	4	15,25 €
05592-801	B	acciaio	incassato	8	20	32	26	11	5,5	M3	20	33	6	5	16,20 €
05592-1501	B	acciaio inox	incassato	5	14	25	21	9	4,5	M2	14	26	5	4	24,75 €
05592-1801	B	acciaio inox	incassato	8	20	32	26	11	5,5	M3	20	33	6	5	28,54 €
